Категорія
K3x6x7
Голкові роликові підшипники використовують циліндричні валики з співвідношенням довжини до діаметру, що перевищує 4: 1. Ця «голкоподібна» геометрія дозволяє виняткову радіальну вантажопідйомність у надзвичайно компактних перерізах, забезпечуючи чудову ефективність простору порівняно з кульковими підшипниками еквівалентних розмірів.
Голкові роликові підшипники
| ISO | K3x6x7 | |
| Внутрішнє кільце діаметра доріжки | FW | 3 мм |
| Зовнішній діаметр | Витягнути | 6 мм |
| Ширина | До н. | 7 мм |
| Основний динамічний рейтинг навантаження | C | 0,69 кН |
| Основна статична оцінка навантаження | C0 | 0,47 кН |
| Обмежуюча швидкість | 22600 r/хв | |
| Масовий підшипник | 0,0004 кг | |
Структурний зрив
Ключові компоненти включають:
- Зовнішнє кільце: Зазвичай за допомогою доріжки (типи без кагів опускають зовнішнє кільце)
- Голкові валики: Точні валики, що передають навантаження через контакт лінії
- Клітка: Латунні/сталеві/полімерні валики матеріалу (безліч типів виключають клітку)
- Внутрішнє кільце: Необов’язковий компонент (наприклад, тип Na з внутрішнім кільцем, тип РНК без)
Система класифікації
- За дизайном: Повне доповнення (високе навантаження), клітка (високошвидкісна здатність)
- За функцією: Радіальна, тяга, комбіновані підшипники
- Спеціальні типи: Фланцеве (осьове позиціонування), вирівнювання (компенсація нерівності)
Технічні переваги
| Означати | Інженерна вигода |
| Ультра-слім | Економить 60% радіальний простір |
| Висока щільність навантаження | 300% більша потужність проти кульок |
| Ударний опір | Лінія контакту розподіляє стрес |
| Точність обертання | ± 0,03 мм для точних систем |
| Примітка: обмеження швидкості змінюється залежно від матеріалу клітки |
Промислові програми
- Автомобільний: Передачі (наприклад, JTekt NK17/20), з'єднувальні стрижні
- Робототехніка: Зчленовані суглоби (поширений тип повного комплементу)
- Аерокосмічний: Підшипники підтримки ротора APU
- Медичний: КТ-сканер Генті Ротація (МРТ-безпечні версії)
- Будівництво: Гідравлічний насос (Timken Tor 47)
Екологічна адаптація
| Хвороба | Рекомендоване рішення |
| Висока температура | Керамічні валики + спеціальні клітки |
| Корозійні медіа | Повна нержавіюча сталь (суфікс SS) |
| Забруднені ділянки | Контактні ущільнювачі з подвійним-гулянням (2rs) |
| Ультра-висока швидкість | Полімерні клітки + мастило нафтового повітря |
Зв’яжіться з нами
Супутні продукти
6903 ZZ
Кульковий підшипник глибокого канавки - один з найбільш широко використовуваних типів прокатних підшипників. Він складається з внутрішнього кільця, зовнішнього кільця, сталевих куль та клітки (або герметичних компонентів). Доріжки з глибокими канавками на внутрішніх та зовнішніх кільцях дозволяють йому витримати радіальні навантаження та обмежені…
6992
Кульковий підшипник глибокого канавки - один з найбільш широко використовуваних типів прокатних підшипників. Він складається з внутрішнього кільця, зовнішнього кільця, сталевих куль та клітки (або герметичних компонентів). Доріжки з глибокими канавками на внутрішніх та зовнішніх кільцях дозволяють йому витримати радіальні навантаження та обмежені…

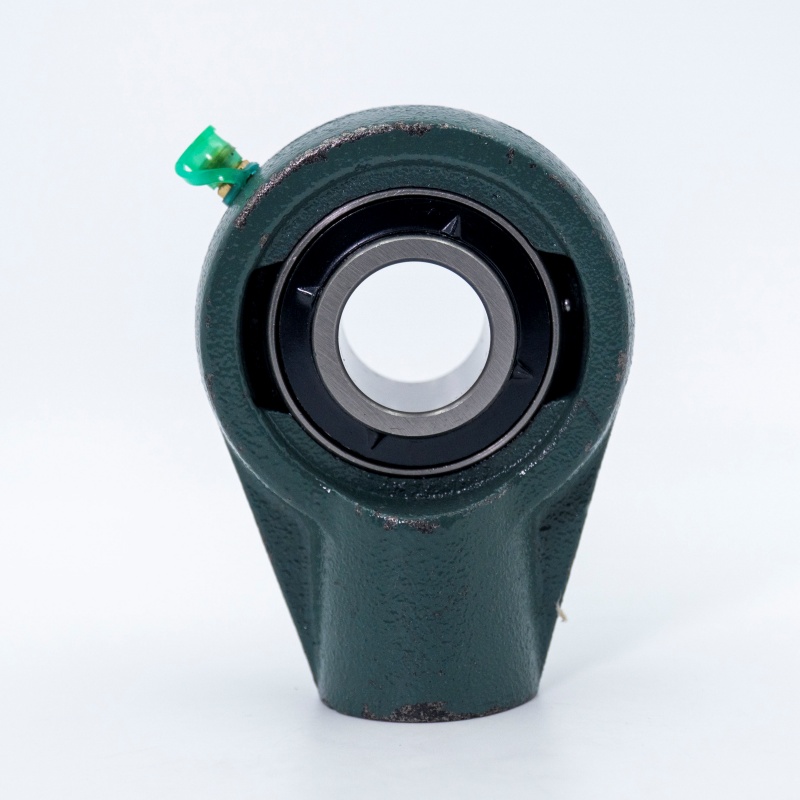

UCHA214-43
