Kategorija
K3X6X7
Igličasti valjkasti ležajevi koriste cilindrične valjke s omjerom duljine i promjera većim od 4:1. Ova "igličasta" geometrija omogućuje iznimnu radijalnu nosivost unutar iznimno kompaktnih poprečnih presjeka, pružajući vrhunsku prostornu učinkovitost u usporedbi s kugličnim ležajevima ekvivalentnih dimenzija.
Igličasti ležajevi
| ISO | K3X6X7 | |
| Promjer unutarnjeg prstena | Fw | 3 mm |
| Vanjski promjer | fuj | 6 mm |
| Širina | Prije Krista | 7 mm |
| Osnovna dinamička nosivost | C | 0,69 kN |
| Osnovno statičko opterećenje | C0 | 0,47 kN |
| Ograničenje brzine | 22600 o/min | |
| Nosivost mase | 0,0004 kg | |
Strukturni slom
Ključne komponente uključuju:
- Vanjski prsten: Tipično s kanalom za trčanje (tipovi bez kaveza izostavljaju vanjski prsten)
- Igličasti valjci: Precizno brušeni valjci koji prenose opterećenje putem kontakta linije
- Kavez: Valjci za razmak od mesinga/čelika/polimernog materijala (tipovi bez kaveza isključuju kavez)
- Unutarnji prsten: Izborna komponenta (npr. NA-tip s unutarnjim prstenom, RNA-tip bez)
Sustav klasifikacije
- Po dizajnu: Puni komplement (veliko opterećenje), kavez (sposoban za velike brzine)
- Po funkciji: Radijalni, potisni, kombinirani ležajevi
- Posebne vrste: Prirubnica (aksijalno pozicioniranje), poravnanje (kompenzacija odstupanja)
Tehničke prednosti
| Značajka | Inženjerska korist |
| Ultra-tanak dio | Štedi 60% radijalnog prostora |
| Visoka gustoća opterećenja | 300% veći kapacitet u odnosu na kuglice |
| Otpornost na udarce | Linijski kontakt raspoređuje stres |
| Točnost rotacije | ±0,03 mm za precizne sustave |
| Napomena: Ograničenje brzine ovisi o materijalu kaveza |
Primjene u industriji
- Automobilizam: Prijenosi (npr. JTEKT NK17/20), klipnjače
- Robotika: Zglobni zglobovi (prevladava tip punog komplementa)
- Aerospace: Noseći ležajevi APU rotora
- Medicinski: rotacija portala CT skenera (verzije sigurne za MRI)
- Izgradnja: Pogoni hidraulične pumpe (Timken TOR 47)
Prilagodba okolišu
| Stanje | Preporučeno rješenje |
| Visoka temperatura | Valjci obloženi keramikom + posebni kavezi |
| Korozivni mediji | Potpuno nehrđajući čelik (SS sufiks) |
| Kontaminirana područja | Dvousne kontaktne brtve (2RS) |
| Izuzetno velika brzina | Polimerni kavezi + podmazivanje ulje-zrak |
Kontaktirajte nas
Srodni proizvodi

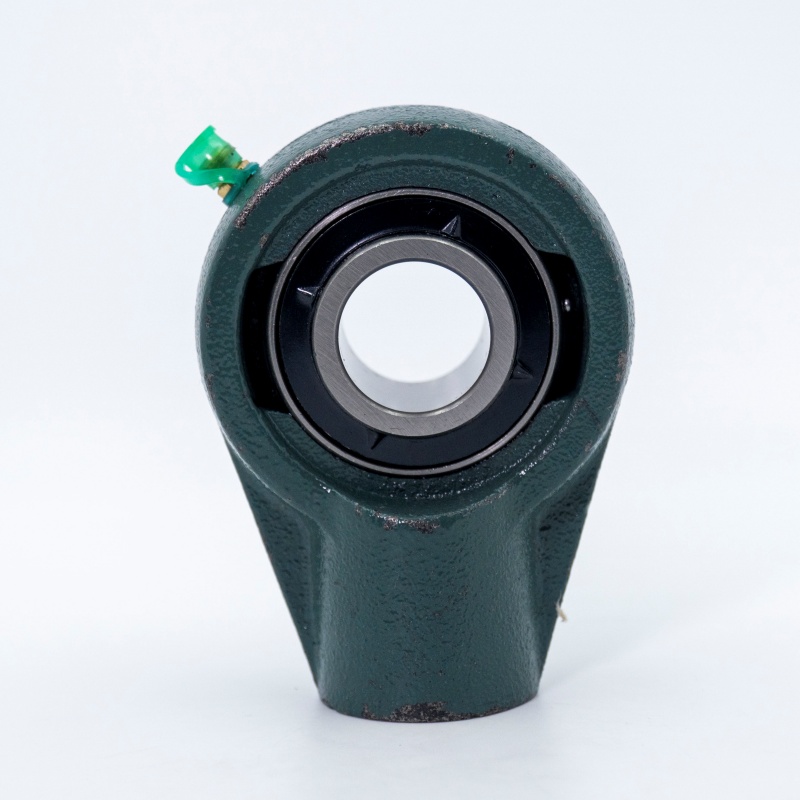

UCT209-26
