22209 CAW33

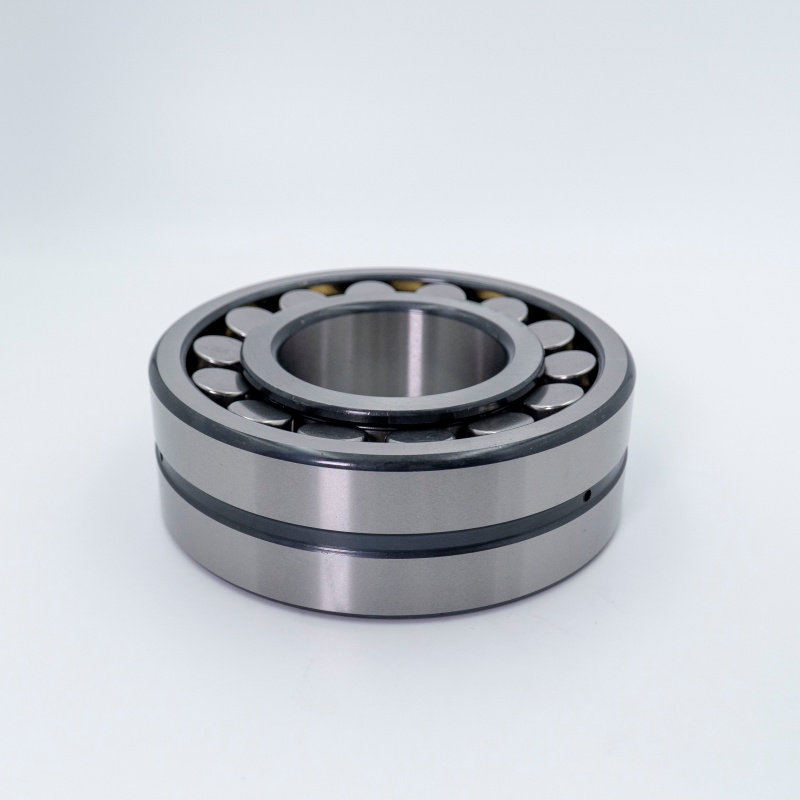

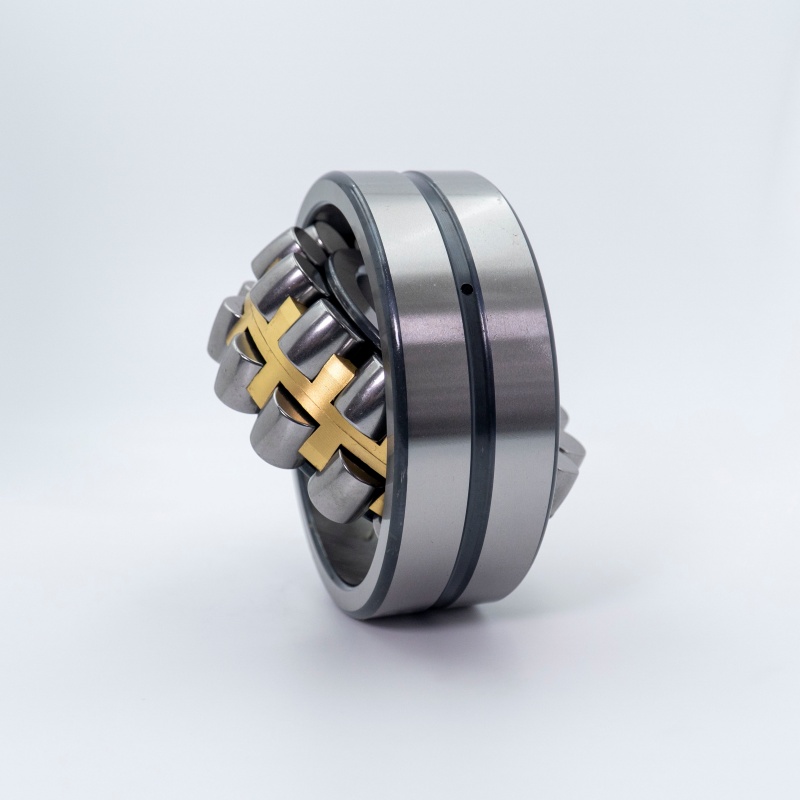

Ett sfäriskt rullager är ett mycket konstruerat rullande elementlager som är utformat för att utmärka sig i krävande driftsförhållanden. Dess definierande funktion är dess självjusterande förmåga. Den kompenserar automatiskt för felinställning mellan axeln och höljet, orsakat av monteringsfel, axelavböjning eller fundamentsedömning (vanligtvis upp till 1,5 ° - 3 °). Denna unika förmåga gör dem till den perfekta lösningen för applikationer som involverar tunga belastningar, chockbelastningar och situationer där viss flexibilitet är oundviklig.
Sfärisk rullager

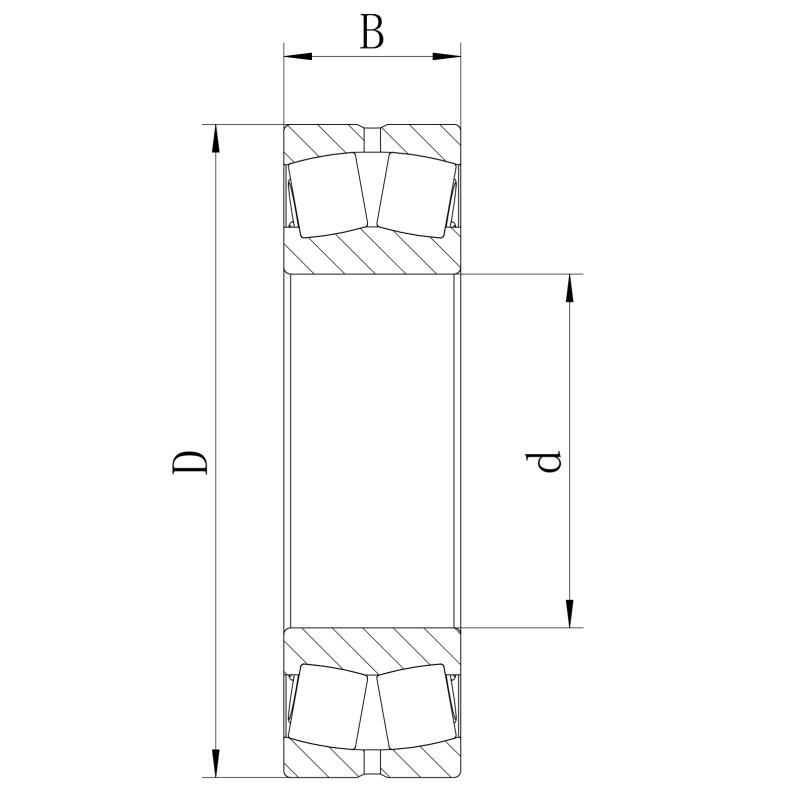

| Iso | 22209 CAW33 | |
| Gost | 3509 h | |
| Borrdiameter | d | 45 mm |
| Utomhusdiameter | D | 85 mm |
| Bredd | B | 23 mm |
| Grundläggande dynamisk belastningsgradering | C | 49.2 KN |
| Grundläggande statisk belastningsbetyg | C0 | 58.5 kN |
| Referenshastighet | 3400 r/min | |
| Begränsningshastighet | 2700 r/min | |
| Masslager | 0,58 kg | |
Strukturell design
Lageret består av fyra viktiga komponenter:
- Inre ring:Har två banor med revben för rullguidledning.
- Yttre ring:Har en konkav sfärisk raceway mark i sin borrning. Centrum för krökning av denna raceway sammanfaller med lagercentret, vilket möjliggör självjustering.
- Rullar:Fatformade (sfäriska) rullar, antingen symmetriska eller asymmetriska, rullar fritt inom den yttre ringens sfäriska väg, vilket möjliggör lutning och rotation.
- Bur:Placerar och separerar rullarna, minimerar friktion och vägledande rotation. Burar är vanligtvis tillverkade av pressat stål eller bearbetat mässing. Lageret har två rader med rullar för hög belastningskapacitet.
Nyckelegenskaper
- Överlägsen självjustering:Tolererar betydande feljustering av axlar och skyddar lagret från kantspänning och för tidigt fel, förlänger livslängden.
- Exceptionell lastkapacitet:Fatrullarna upprätthåller ett stort kontaktområde med den sfäriska yttre raceway, vilket möjliggör mycket hög radiell belastningskapacitet och måttlig dubbelriktad axiell belastningshantering.
- Robusthet och chockmotstånd:Robust konstruktion hanterar tunga belastningar, slagbelastningar och vibrationer effektivt.
- Optimerad intern geometri:Säkerställer effektiv rullguide, till och med stressfördelning, låg friktion och svalare löpningstemperaturer.
- Enkel underhåll (avsmalnande borrdesign):Versioner med en avsmalnande borr- och adapterhylsor underlättar enkel montering och demontering på cylindriska axlar utan axlar.
Typiska applikationer
Sfäriska rullager är arbetshästarna i många tunga industrier och krävande miljöer, inklusive:
- Tunga maskiner: Gruvningsutrustning (krossar, fabriker), metallurgiska växter (rullande fabriker), cementproduktion (råvaror, ugnar).
- Materialhantering: Vibrerande skärmar, stora transportörer, hissar.
- Kraftproduktion: Vindkraftverk, hydroelektriska växter, växelreducerande.
- Andra sektorer: Pappersmaskiner, marina framdrivningssystem, järnvägsaxelboxar (vissa mönster), stödrullar och allmänt industriellt drivaxelstöd.
Kontakta oss
Relaterade produkter
UCFC212
UC-seriens lager hänvisar till standardiserade, allmänt använda kuddblockkullager med adapterhylsor. I deras kärna finns ett djupt spårkulslager med en sfärisk ytterdiameter (SPB) utformad för att passa in i den matchande sfäriska borrningen i ett gjutjärnshus. Att följa metriska dimensioner är denna serie ...
K5x8x8
Nålrullager använder cylindriska rullar med ett längd-till-diameterförhållande som överstiger 4: 1. Denna "nålliknande" geometri möjliggör exceptionell radiell belastningskapacitet inom extremt kompakta tvärsnitt, vilket ger överlägsen rymdeffektivitet jämfört med kullager med motsvarande dimensioner.
UCFL307-21
UC-seriens lager hänvisar till standardiserade, allmänt använda kuddblockkullager med adapterhylsor. I deras kärna finns ett djupt spårkulslager med en sfärisk ytterdiameter (SPB) utformad för att passa in i den matchande sfäriska borrningen i ett gjutjärnshus. Att följa metriska dimensioner är denna serie ...
7034 b
Vinkelkontaktkullager (ACBBS) är precisionskonstruerade lagerenheter som är unika utformade för att hantera kombinerade radiella och axiella belastningar samtidigt. Till skillnad från vanliga djupa spårkulager, innehåller de kontaktvinklar (vanligtvis mellan 15 ° till 40 °), vilket gör att de kan stödja betydande axiella krafter i en riktning, ofta vid sidan av måttliga radiella krafter. Detta…
51107
Tryckkulslager är rullande lager konstruerade för att hantera axiella laster uteslutande. Deras design har en axelbricka (snäv ring), bostadbricka (lös ring) och en kulburenhet med räfflade banor, vilket möjliggör effektiv axiell kraftöverföring med minimal friktion. Inte lämplig för radiella belastningar.
6218 ZZ
Ett djupt spårkulslager är en av de mest använda typerna av rullande lager. Den består av en inre ring, yttre ring, stålbollar och en bur (eller tätningskomponenter). De djupa spårvägarna på de inre och yttre ringarna gör det möjligt att motstå radiella belastningar och begränsad ...
-
-
-
