GEZ304ES 2RS
Kushinetat e thjeshta sferike, të njohura edhe si kushineta të përbashkëta, janë përbërës mekanikë të dizajnuar në mënyrë unike për të akomoduar keqpërdorim këndor dhe lëvizje lëkundëse ose rrotulluese midis pjesëve të lidhura. Për dallim nga kushinetat standarde të topit ose rulit, ato shfaqin një sipërfaqe kontakti rrëshqitëse në formë sferike (unaza e brendshme) që artikulon brenda një unaze të jashtme sferike që përputhet. Ky dizajn lejon lëvizjen në drejtime të shumta njëkohësisht.
Kushineta sferike e thjeshtë

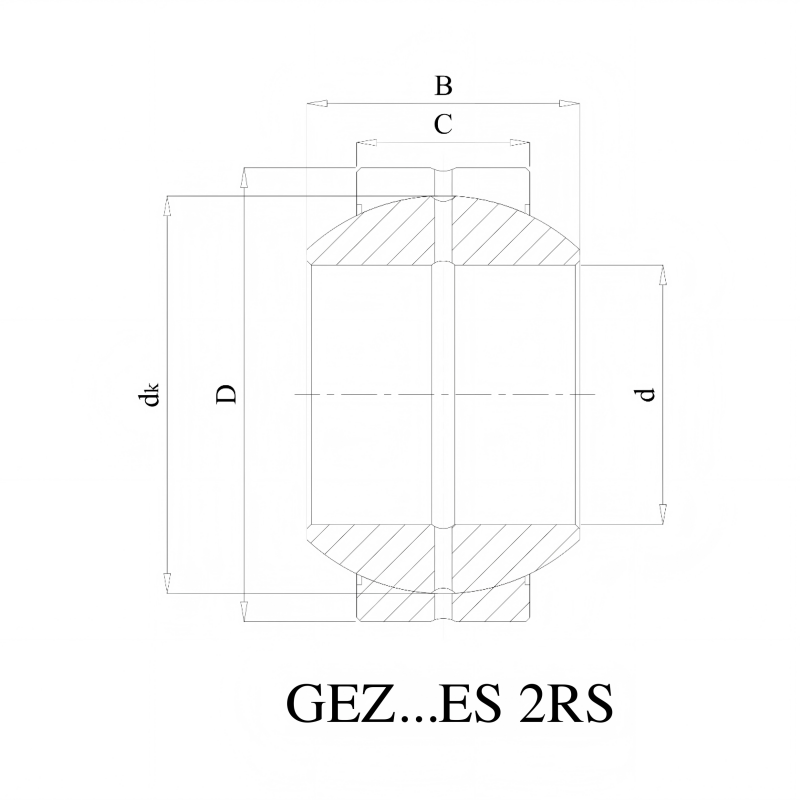

| ISO | GEZ304ES 2RS | |
| Diametër i lindur | d | 12 inç |
| Diametër i jashtëm | D | 18 inç |
| Gjerësi | B | 9 inç |
| Unaza e jashtme e gjerësisë | C | 7,5 inç |
| Vlerësimi themelor i ngarkesës dinamike | Dynal | 6250 kN |
| Vlerësimi themelor i ngarkesës statike | Stat.co | 18700 kN |
| Unaza e brendshme me diametër | DK | 16.22 inç |
| Lindi dimensioni i kamer | R1 | 0,043 inç |
| Unaza e jashtme e dimensionit të camferit | R2 | 0,043 inç |
| Mbajtje masive | 143.9 kg | |
Strukturë
Kushinetat tona të thjeshta sferike përbëhen nga dy përbërës kryesorë:
- Unaza e brendshme:Unaza e brendshme përmban një diametër të jashtëm konveks sferik që vepron si sipërfaqe rrëshqitëse.
- Unaza e jashtme:Unaza e jashtme ka një lindje sferike konkave që përputhet. Në varësi të llojit, unaza e jashtme mund të jetë e thjeshtë (për të shtypur në banesa), të ketë një fllanxhë (për vendndodhjen radiale), ose të përfshijë një krah integral (lloji i fundit i shufrës). Sipërfaqet e kontaktit rrëshqitëse janë të krijuara në mënyrë tipike me rreshtime të veçanta me fërkime të ulëta ose trajtime sipërfaqësore për të minimizuar veshin dhe për të përmirësuar performancën.
Karakteristikat kryesore
- Vetë-afrimi:Akomodon keqpërdorim të rëndësishëm statik dhe dinamik (devijimi i boshtit, gabimet në rritje).
- Kapaciteti i lartë i ngarkesës:Inxhinieruar për t'i bërë ballë ngarkesave të larta radiale, ngarkesave boshtore ose ngarkesave të kombinuara në drejtime të ndryshme.
- Thithja e shokut:I aftë për të shuar ngarkesat e ndikimit dhe dridhjet.
- Opsione të ulëta të mirëmbajtjes:Shumë lloje përmbajnë modele të forta, të pamenduara ose materiale rezistente ndaj korrozionit për funksionimin pa mirëmbajtje ose intervale të zgjatura të shërbimit në kushte të ashpra.
- Lëvizja e qetë:Sipërfaqet rrëshqitëse me fërkime të ulëta sigurojnë artikulim të saktë.
- Dizajni kompakt:Kursimi i hapësirës në krahasim me kushinetat e shumta që arrijnë artikulim të ngjashëm.
Industritë parësore të aplikimit
Kushinetat e thjeshta sferike janë të domosdoshme në kërkimin e mjediseve inxhinierike, veçanërisht në:
- Automobile & Transport:Sistemet e pezullimit, lidhjet drejtuese, drejtimi i drejtimit.
- Makineritë industriale:Cilindrat hidraulikë, pajisjet e trajtimit të materialeve, makineria e paketimit, makineria bujqësore.
- Pajisjet e Ndërtimit dhe Inxhinierisë:Lidhjet e bumit të ekskavatorit, lidhjet e vinçave, ngarkuesit.
- Bujqësia:Traktorë, vjelës, lërues.
- Miniera:Kushineta të forta për stërvitje, transportues, polic nën ngarkesa ekstreme dhe ndotje.
- Energjia e erës:Sistemet e katranit dhe yaw që kërkojnë besueshmëri në ngarkesa të ndryshme dhe kushte të motit.
Aplikime tipike në makineri dhe mjedise
Këto kushineta janë thelbësore në pikat kritike artikuluese siç janë:
- Pika kryesore:Armët e lidhjes, asambletë e levave.
- Cilindri hidraulik/pneumatik:Sytë e shufrës dhe çarë.
- Sistemet e kontrollit:Aktivizuesit, lidhjet që kërkojnë lëvizje të saktë.
- Lidhjet e pezullimit:Lidhjet e artikuluara në automjete dhe pajisje.
- Mjedise të ashpra:Mjedisi me pluhur, papastërti, lagështi, temperatura të larta/të ulëta dhe ekspozim ndaj kimikateve ose ujërave të detit (duke përdorur variante rezistente ndaj korrozionit).
Kushinetat tona sferike të krijuara me precizion ofrojnë zgjidhje të besueshme artikulimi për sfidat më të vështira industriale në botë.
