Categoria
GE5E
Os rolamentos simples esféricos, também conhecidos como rolamentos de articulações, são componentes mecânicos projetados exclusivamente para acomodar desalinhamento angular e movimentos oscilantes ou rotativos entre as partes conectadas. Ao contrário dos rolamentos padrão de bola ou rolo, eles apresentam uma superfície de contato deslizante de formato esférico (anel interno) que se articula dentro de um anel externo esférico correspondente. Esse design permite o movimento em várias direções simultaneamente.

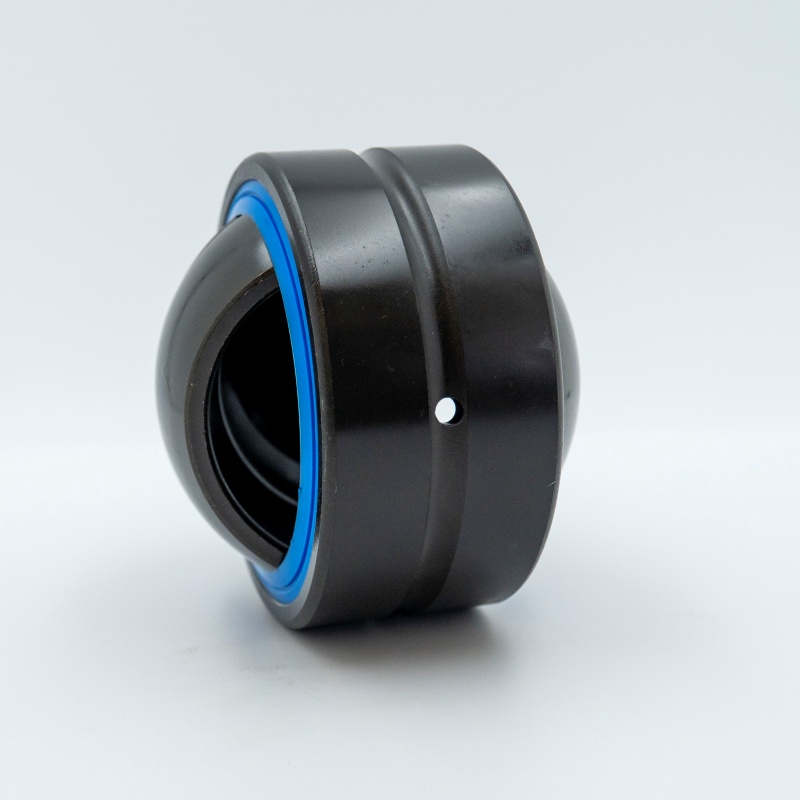

Rolamento liso esférico
| ISO | GE5E | |
| Diâmetro do furo | d | 5 mm |
| Diâmetro externo | D | 14 mm |
| Largura | B | 6 mm |
| Anel externo de largura | C | 4 mm |
| Classificação básica de carga dinâmica | Dyn.c | 2 kn |
| Classificação de carga estática básica | Stat.co | 10,2 kN |
| Anel interno do diâmetro da pista | dk | 10 mm |
| Dimensão chanfrada Bore | R1S | 0,3 mm |
| Anel externo da dimensão chanfrada | R2s | 0,3 mm |
| Rolamento de massa | 0,005 kg | |
Estrutura
Nossos rolamentos simples esféricos consistem em dois componentes primários:
- Anel interno:O anel interno apresenta um diâmetro externo esférico convexo que atua como a superfície deslizante.
- Anel externo:O anel externo tem um furo esférico côncavo correspondente. Dependendo do tipo, o anel externo pode ser simples (para pressionar em caixas), apresentar um flange (para localização radial) ou incluir uma haste integral (tipo de extremidade da haste). As superfícies de contato deslizantes são normalmente projetadas com revestimentos especiais de baixo atrito ou tratamentos de superfície para minimizar o desgaste e melhorar o desempenho.
Principais características
- Auto-alinhando:Acomoda desalinhamento estático e dinâmico significativo (deflexão do eixo, erros de montagem).
- Alta capacidade de carga:Projetado para suportar cargas radiais altas, cargas axiais ou cargas combinadas em várias direções.
- Absorção de choque:Capaz de amortecer cargas de impacto e vibração.
- Opções de baixa manutenção:Muitos tipos apresentam projetos robustos e sem selo ou materiais resistentes à corrosão para operação sem manutenção ou intervalos de serviço estendidos em condições adversas.
- Movimento suave:As superfícies deslizantes de baixo fricção garantem articulação precisa.
- Design compacto:Economia de espaço em comparação com vários rolamentos, alcançando articulação semelhante.
Indústrias de aplicação primárias
Os rolamentos simples esféricos são indispensáveis em exigentes ambientes de engenharia, particularmente em:
- Automotivo e transporte:Sistemas de suspensão, vínculos de direção, transmissão.
- Máquinas industriais:Cilindros hidráulicos, equipamentos de manuseio de materiais, máquinas de embalagem, máquinas agrícolas.
- Equipamento de construção e engenharia:Juntas de lança de escavadeira, vínculos de guindaste, carregadores.
- Agricultura:Tratores, colheitadeiras, arados.
- Mineração:Rolamentos robustos para exercícios, transportadores, trituradores sob cargas extremas e contaminação.
- Energia eólica:Sistemas de afinação e guinada que exigem confiabilidade sob diferentes cargas e condições climáticas.
Aplicações típicas em máquinas e ambientes
Esses rolamentos são essenciais em pontos críticos de articulação, como:
- Pontos de articulação:Armas de ligação, conjuntos de alavanca.
- Cilindro hidráulico/pneumático:Olhos de vara e espreguiçadeiras.
- Sistemas de controle:Atuadores, vínculos que exigem movimento preciso.
- Juntas de suspensão:Juntas articuladas em veículos e equipamentos.
- Ambientes severos:Ambientes com poeira, sujeira, umidade, temperaturas altas/baixas e exposição a produtos químicos ou água do mar (utilizando variantes resistentes à corrosão).
Nossos rolamentos esclarecidos esféricos de engenharia de precisão oferecem soluções de articulação confiáveis para os desafios industriais mais difíceis do mundo.
