Pallomaiset tavalliset laakerit, jotka tunnetaan myös nivellaakereina, ovat mekaanisia komponentteja, jotka on ainutlaatuisesti suunniteltu katkaisun väärinkäytön ja värähtelyn tai kiertävien liikkeiden sijoittamiseksi kytkettyjen osien välillä. Toisin kuin tavalliset pallo- tai rullalaakerit, niissä on pallomaisesti muotoiltu liukuva kosketuspinta (sisärengas), jotka ovat nivelten vastaavan pallomaisen ulkorenkaan sisällä. Tämä malli mahdollistaa liikkumisen useisiin suuntiin samanaikaisesti.

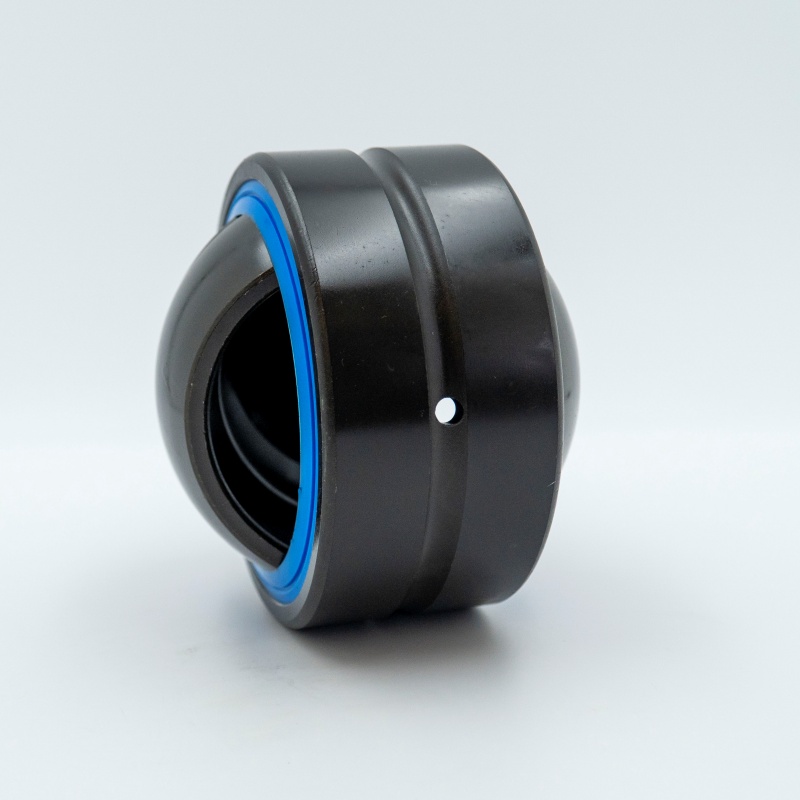

Pallomainen laakeri
| ISO | GE5E | |
| Poraushalkaisija | d | 5 mm |
| Ulkomaanhalkaisija | D | 14 mm |
| Leveys | B | 6 mm |
| Ulkorengas | C | 4 mm |
| Perusdynaaminen kuormitusluokitus | Dyn.c | 2 kN |
| Staattinen perusluokitus | Stat.co | 10,2 kN |
| Kilpailun halkaisija sisärengas | dk | 10 mm |
| Viemin ulottuvuus | R1S | 0,3 mm |
| Chamfer -ulottuvuus ulkorengas | R2S | 0,3 mm |
| Joukkovälitys | 0,005 kg | |
Rakenne
Pallomaiset tasangon laakerimme koostuvat kahdesta pääkomponentista:
- Sisäinen rengas:Sisärenkaassa on kupera pallomainen ulkoreunan halkaisija, joka toimii liukupintana.
- Ulkorengas:Ulommassa renkaassa on vastaava kovera pallomainen reikä. Tyypistä riippuen ulkorengas voi olla yksinkertainen (koteloihin painettamiseksi), siinä on laippa (säteittäiselle sijainnille) tai sisällyttämään kiinteä varsi (sauvan päätyyppi). Liukuvat kosketuspinnat on tyypillisesti suunniteltu erityisillä pienikiän vuorilla tai pintakäsittelyllä kulumisen minimoimiseksi ja suorituskyvyn parantamiseksi.
Keskeiset ominaisuudet
- Itse kohdistavat:Mahtuu merkittäviä staattisia ja dynaamisia väärinkäytöksiä (akselin taipuma, asennusvirheet).
- Korkea kuormituskyky:Suunniteltu kestämään korkeat säteittäiset kuormat, aksiaalikuormat tai yhdistetyt kuormat eri suuntiin.
- Shokin imeytyminen:Pystyy vaimentamaan iskukuormia ja tärinää.
- Pienet huoltovaihtoehdot:Monissa tyypeissä on vankkoja, sineruuntaisia malleja tai korroosionkestäviä materiaaleja huoltovapaasti tai pidennettyjä huoltovälejä ankarissa olosuhteissa.
- Sileä liike:Matalakiilinen liukupinnat varmistavat tarkan artikulaation.
- Kompakti suunnittelu:Tilaa säästävä verrattuna useisiin laakereihin, jotka saavuttavat samanlaisen artikulaation.
Ensisijainen sovellusteollisuus
Pallomaiset tavalliset laakerit ovat välttämättömiä vaativissa tekniikkaympäristöissä, etenkin:
- Autoteollisuus ja kuljetus:Jousitusjärjestelmät, ohjausyhteydet, voimansiirto.
- Teollisuuskoneet:Hydrauliset sylinterit, materiaalien käsittelylaitteet, pakkauskoneet, maatalouskoneet.
- Rakennus- ja tekniikkalaitteet:Kaivinkonepuomiliitokset, nosturiyhteydet, kuormaajat.
- Maatalous:Traktorit, harvesterit, aurat.
- Kaivos:Poran, kuljettimien, murskaimien kestävät laakerit äärimmäisissä kuormituksissa ja saastumisessa.
- Tuulienergia:Pitch and Yaw -järjestelmät, jotka vaativat luotettavuutta erilaisissa kuormituksissa ja sääolosuhteissa.
Tyypilliset sovellukset koneissa ja ympäristöissä
Nämä laakerit ovat välttämättömiä kriittisissä nivelpisteissä, kuten:
- Kääntöpisteet:Kytkentävarat, vipukokoonpanot.
- Hydraulinen/pneumaattinen sylinteri:Sauva silmät ja levittävät.
- Ohjausjärjestelmät:Toimilaitteet, yhteydet, jotka vaativat tarkkaa liikettä.
- Jousitusliitokset:Nivelten nivelet ajoneuvoissa ja laitteissa.
- Ankarat ympäristöt:Ympäristöt, joissa on pöly, lika, kosteus, korkeat/matalat lämpötilat ja altistuminen kemikaaleille tai merivedelle (korroosioiden kestävien varianttien hyödyntäminen).
Tarkkuussuunnitelmat pallomaiset tavalliset laakerit tarjoavat luotettavia nivelratkaisuja maailman kovimpiin teollisuushaasteisiin.
