Kategoria

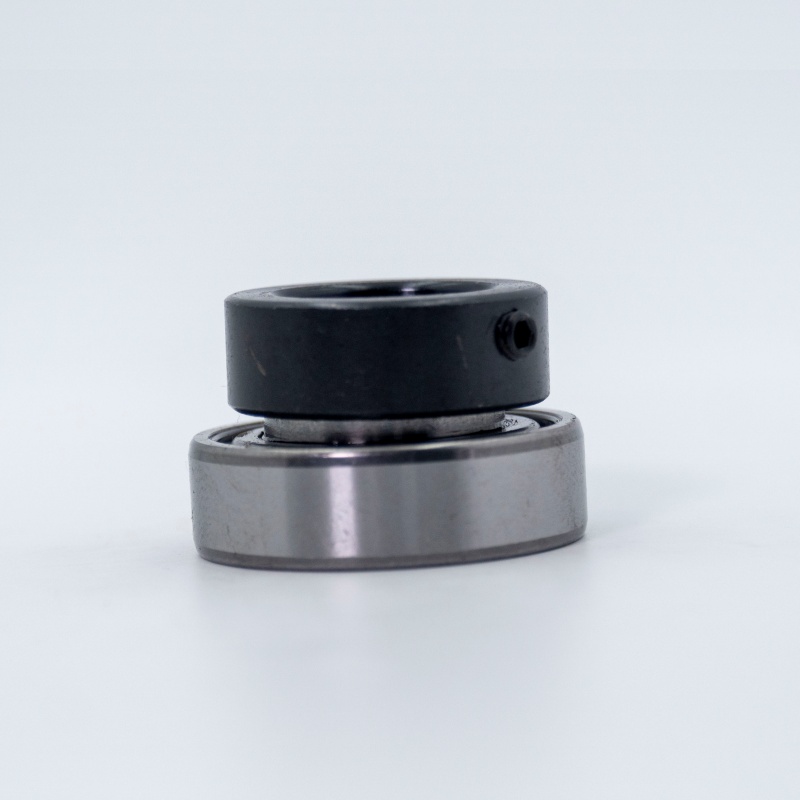

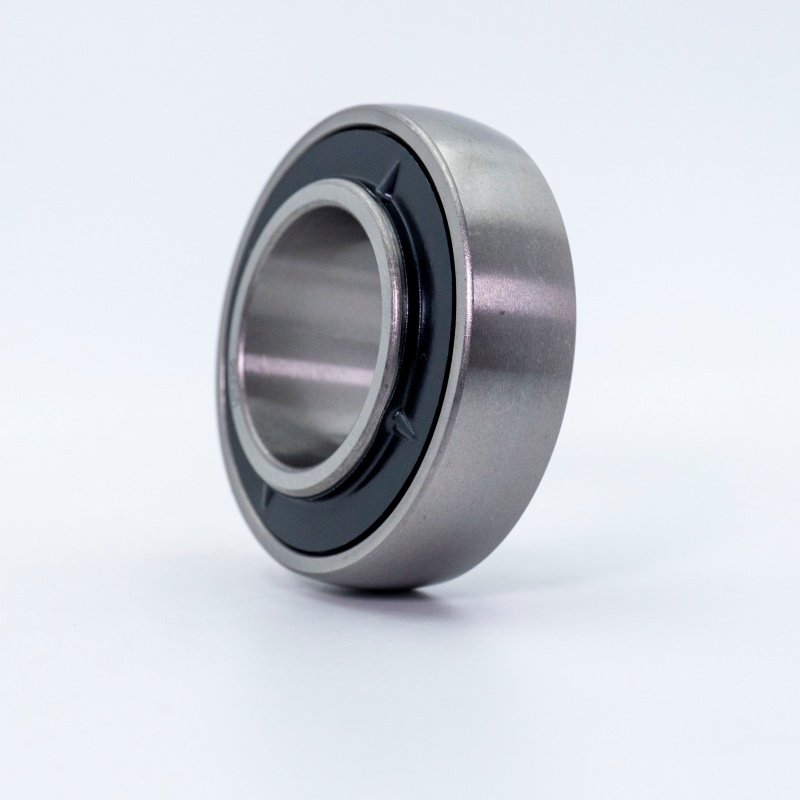

SB202-10
Łożyska serii UC odnoszą się do znormalizowanych, powszechnie używanych Poduszka Block Ball Jednosty z rękawami adapterów. U ich rdzenia leży głębokie łożysko kulkowe z udziałem sferyczna średnica zewnętrzna (SPB) Zaprojektowany tak, aby pasował do pasującego kulistego otworu żeliwnego obudowy. Przestrzeganie Wymiary metryczneTa seria jest specjalnie zaprojektowana do zastosowań przemysłowych wymagających wysokiej pojemności, prostej instalacji i niezawodnej wydajności.
Łożyska serii UC
| ISO | SB202-10 | |
| Średnica otworu | d | 5/8 in |
| Średnica zewnętrzna | D | 1,5748 w |
| Ogólna szerokość łożyska | B | 0,8661 w |
| Szerokość pierścienia zewnętrznego | C | 0,4724 cala |
| Środek łożyska od końca | s | 0,236 in |
| Odległość od bocznej twarzy urządzenia blokującego do centrum Raceway | S1 | 0,63 cala |
| Ustaw śrubę | ds | 10-32unf |
| Odległość od bocznej twarzy do środka | G | 0,177 cala |
| Centrum odległości lub do środka Strefa smarowania | F | 0,134 cala |
| Podstawowa dynamiczna ocena obciążenia | C | 5,8 kN |
| Podstawowa statyczna ocena obciążenia | C0 | 2,8 kN |
| Łożysko masowe | 0,1 kg | |
Struktura łożysk serii UC
Typowa jednostka łożyska UC obejmuje następujące kluczowe elementy:
- Obudowa bloków poduszki:Zazwyczaj wykonane z szarego żelaza lub żelaza plastycznego (np. UC-P-PIX), z otworami montażowymi (podstawa bloków Plummer, z otworami śrubowymi lub otworami w stuknięciu), zapewniając solidne wsparcie i stabilność.
- Zewnętrzny kulisty łożysko kulki głębokiego rowka:Łożysko ma wewnętrzny pierścień zaprojektowany tak, aby pasował do standardowego wału cylindrycznego (np. Tolerancji H7). Jego zewnętrzny pierścień ma sferyczna powierzchnia zewnętrzna To siedzi w kulistym otworze obudowy.
- Układ pieczęci:Wyposażony w uszczelki po obu stronach (zwykle gumy jak NBR lub FKM), aby skutecznie zapobiec wnikaniu zanieczyszczeń, brudu i wilgoci przy jednoczesnym zatrzymaniu wewnętrznego smaru.
- Urządzenie blokujące:Przede wszystkim wykorzystuje rękaw adaptera (Ecimentryczny lub wycofany typ) w połączeniu z nakrętką zamka i pralką. Ten unikalny mechanizm umożliwia mocne zabezpieczenie łożyska do wału za pomocą tarcia, znacznie upraszczając procesy montażowe i zsiadające. (Uwaga: Niektóre warianty UC używają wewnętrznego pierścienia o stożkowym otworze z zwężającym się rękawem adaptera).
Kluczowe cechy łożysk serii UC
- Zdolność do samodoskonalenia:Sferyczne dopasowanie między zewnętrznym pierścieniem a otworem obudowy umożliwia pomieścić łożysko Małe niewspółosiowość wału (Zazwyczaj do ± 3 °), kompensując błędy instalacji lub ugięcie wału.
- Łatwa instalacja i konserwacja:Wstępna konstrukcja jednostki, w połączeniu z systemem blokującym rękawa adaptera, umożliwia Niezwykle szybki i bez narzędzi Montaż/zejmowanie w cylindrycznych wałkach, minimalizując koszty przestojów i konserwacji.
- Superior Sealing:Standardowe pieczęcie oferują doskonałą ochronę przed trudnymi środowiskami, przedłużając żywotność.
- Solidna pojemność obciążenia:Solidna żeliwna obudowa i głęboka konstrukcja łożyska kulowego zapewniają dobre Pojemność obciążenia promieniowego i umiarkowany Pojemność obciążenia osiowego.
- Szeroka kompatybilność i zamienność:Wyprodukowany do standardów metrycznych ISO (IS), zapewniając łatwość wymiany i pozyskiwanie części zamiennych na całym świecie.
Zastosowania łożysk serii UC
Dzięki ich trwałości, łatwości użytkowania i niezawodnej wydajności łożyska UC znajdują się w szerokiej gamie branż i zastosowań:
- Maszyny rolnicze (ciągniki, żniwa, sadzarki)
- Sprzęt do przenoszenia (przenośniki pasowe, przenośniki rolkowe)
- Systemy wentylacji i HVAC (wentylatory)
- Materiały do obsługi
- Sprzęt budowlany
- Linie przetwarzania żywności i napojów
- Maszyna tekstylna
- Ogólne dyski przemysłowe (silniki, skrzynie biegów, koła pasowe)
Wybór łożysk serii UC oznacza wybór niezawodność, opłacalność i wydajność operacyjna.
