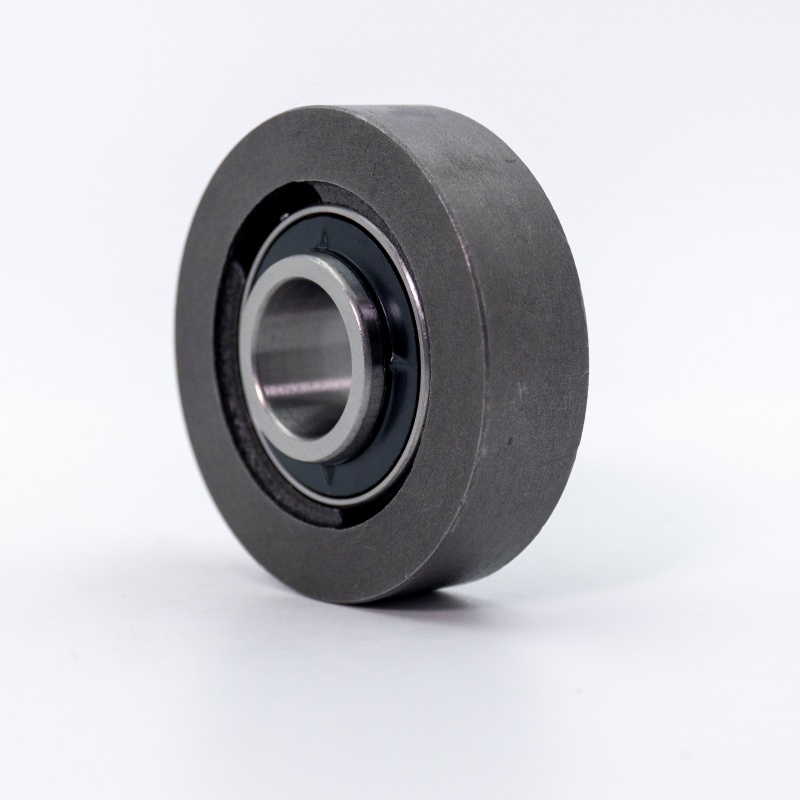

СБ202-10

Лежајеви серије УЦ се односе на стандардизоване, широко распрострањене јастучни блок кугличних лежајева са адаптерским чаурама. У њиховој основи је куглични лежај са дубоким жлебом са а сферни спољни пречник (СПБ) дизајниран да стане у одговарајући сферни отвор кућишта од ливеног гвожђа. Придржавајући се метричке димензије, ова серија је посебно дизајнирана за индустријске примене које захтевају високу носивост, једноставну инсталацију и поуздане перформансе.

Пошаљите захтев

Лежајеви серије УЦ

ИСО	СБ202-10
Пречник отвора	d	5/8 ин
Спољашњи пречник	D	1.5748 ин
Укупна ширина лежаја	B	0,8661 ин
Ширина спољног прстена	C	0,4724 ин
Центар лежишта са краја	s	0,236 ин
Удаљеност од бочне стране уређаја за закључавање до центра стазе	с1	0,63 ин
Сет вијак	дс	10-32УНФ
Удаљеност од бочне стране до центра навоја	G	0,177 ин
Удаљеност између центра ОР и центра зона подмазивања	F	0,134 ин
Основно динамичко оптерећење	C	5,8 кН
Основно статичко оптерећење	Ц0	2,8 кН
Масс беаринг	0,1 кг

Структура лежајева серије УЦ

Типична УЦ јединица лежаја се састоји од следећих кључних компоненти:

Кућиште блока јастука:Обично је направљен од сивог ливеног гвожђа или нодуларног гвожђа (нпр. УЦ-П суфикс), са монтажним рупама (основа цевног блока, са рупама за вијке или рупама за нарезивање), пружајући робустан ослонац и стабилност.
Вањски сферни куглични лежај са дубоким жљебовима:Лежај има унутрашњи прстен дизајниран да стане на стандардно цилиндрично вратило (нпр. толеранција х7). Његов спољни прстен карактерише а сферна спољна површина која седи унутар сферног отвора кућишта.
Распоред заптивања:Опремљен са заптивкама са обе стране (обично гуменим као што је НБР или ФКМ) како би се ефикасно спречио улазак загађивача, прљавштине и влаге уз задржавање унутрашњег мазива.
Уређај за закључавање:Првенствено користи ан адаптерска чаура (ексцентрични или повлачни тип) у комбинацији са сигурносном навртком и подлошком. Овај јединствени механизам омогућава да лежај буде чврсто причвршћен за осовину помоћу трења, што увелико поједностављује процесе монтаже и демонтаже. (Напомена: Неке УЦ варијанте користе унутрашњи прстен са суженим отвором са конусном адаптерском навлаком).

Кључне карактеристике лежајева УЦ серије

Могућност самоусклађивања:Сферни спој између спољашњег прстена и отвора кућишта омогућава лежају да се прилагоди мала неусклађеност осовине (обично до ±3°), компензујући грешке у инсталацији или отклон осовине.
Једноставна инсталација и одржавање:Дизајн унапред монтиране јединице, у комбинацији са системом закључавања адаптерске чауре, омогућава изузетно брзо и без алата монтажа/демонтажа на цилиндрична вратила, минимизирајући застоје и трошкове одржавања.
Супериорно заптивање:Стандардне заптивке нуде одличну заштиту од сурових окружења, продужавајући животни век лежајева.
Робустан капацитет оптерећења:Чврсто кућиште од ливеног гвожђа и конструкција кугличног лежаја са дубоким жљебовима пружају добро капацитет радијалног оптерећења и умерено капацитет аксијалног оптерећења.
Широка компатибилност и заменљивост:Произведено према ИСО метричким стандардима (ИС), обезбеђујући лаку замену и набавку резервних делова широм света.

Примене лежајева серије УЦ

Захваљујући својој издржљивости, једноставности употребе и поузданим перформансама, УЦ лежајеви се налазе у широком спектру индустрија и апликација:

Пољопривредне машине (трактори, комбајни, сејалице)
Транспортна опрема (тракасти транспортери, ваљкасти транспортери)
Вентилациони и ХВАЦ системи (вентилатори)
Машине за руковање материјалом
Грађевинска опрема
Линије за прераду хране и пића
Текстилне машине
Општи индустријски погони (мотори, мењачи, ременице)

Избор лежајева УЦ серије значи бирање поузданост, исплативост и оперативну ефикасност.
