Kategorija

51107

Bearings tal-ballun tal-ġibda huma bearings rolling inġinerija biex jimmaniġġjaw tagħbijiet assjali esklussivament. Id-disinn tagħhom għandu Washer tax-xaft (ċirku strett), Washer tad-Djar (ċirku maħlul), u a Assemblea tal-ball-gaġġa Bil-karreġġjati bil-kanal, li jippermettu trasmissjoni ta 'forza assjali effiċjenti bi frizzjoni minima. Mhux adattat għal tagħbijiet radjali.

Tissottometti talba

Balloġġ imbottatura

ISO	51107
Gost	8107
Dijametru ta 'l-imtaqqab	d	35 mm
Dijametru ta 'barra	D	52 mm
Għoli	H	12 mm
Klassifikazzjoni bażika tat-tagħbija dinamika	C	1.6 kN
Klassifikazzjoni bażika tat-tagħbija statika	C0	2 kN
Veloċità ta 'referenza		3400 r / min
Limitazzjoni tal-veloċità		2600 r / min
Bearings tal-massa	0.08 kg

Disinn strutturali

Ċrieki: GCR15 li jġorr l-azzar imwebbes għal HRC 58-62, razza ta 'preċiżjoni fuq l-art;
Blalen: φ3mm-φ50mm blalen tal-azzar (ISO 3290 Grad G10-G20);
Gaġġa: Azzar ittimbrat / ram jew polimeru PA66-GF25 gaġġa segmentata;
Siġillar: S-Shield Z (80 ° C) jew Siġill tal-Gomma 2RS (120 ° C).

Karatteristiċi ewlenin tal-prestazzjoni

Billi tissiġilla t-tip:
- Bearings miftuħa: L-ebda siġilli; jeħtieġu lubrikazzjoni regolari.
- Bearings protetti (ZZ / 2Z): Tarki tal-metall singoli jew doppji għall-protezzjoni tat-trab (mhux issikkat iż-żejt).
- Bearings issiġillati (RS / 2RS): Siġilli tal-gomma għar-reżistenza għat-trab / ilma u ż-żamma tal-grass.
Skont id-daqs:
- Bearings ta 'daqs żgħir: Dijametru tat-toqba <10mm, użat fi strumenti ta 'preċiżjoni.
- Kuxxinetti standard: Daqsijiet komuni (e.g., serje 6200).
- Bearings ta 'daqs kbir: Għal tagħmir industrijali heavy-duty.
Tipi speċjali:
- Bearings tal-istainless steel: Reżistenti għall-korrużjoni għal ambjenti umdi / kimiċi.
- Kuxxinetti ibridi taċ-ċeramika: Blalen taċ-ċeramika għal applikazzjonijiet ta 'temperatura għolja u anti-manjetiċi.

Applikazzjonijiet industrijali

Industrija	Tagħmir	Profil tat-tagħbija
Karozzi	Rilaxx tal-klaċċ, trasmissjoni	Tagħbijiet ta 'xokk ≤50kn
Kostruzzjoni	Pompi idrawliċi, excavator slew	Tagħbijiet statiċi sa 300kn
Ġenerazzjoni tal-Enerġija	Vanpi ta 'gwida tat-turbina, pitch tar-riħ	Tagħbijiet ċikliċi (50,000h ħajja)
Robotika	Reducers Konġunti	Pożizzjonament ta 'preċiżjoni għolja

Noti ta 'Għażla u Immuntar

Reżistenza għall-korrużjoni: SUS440 Stainless steel jew plating taż-żingu;
Alternattiva heavy-duty: Uża Bearings tal-ġibda tar-romblu għax-xejn(300% kapaċità ogħla);
Immuntar: Il-washer tax-xaft għandu jkun jaqbel mal-istampa; Tneħħija tad-Djar ≤0.05mm.

Aħbar preċedenti

51108

Aħbarijiet li jmiss

51106

Ikkuntattjana

Prodotti relatati

NJ232

Bearings taċ-ċilindriċi tar-rombli huma bearings li jduru speċifikament biex jakkomodaw tagħbijiet radjali għoljin. L-elementi ewlenin tagħhom huma rombli ċilindriċi li jagħmlu kuntatt lineari mar-razza. Dan id-disinn jagħmilhom eċċezzjonalment effettivi biex jimmaniġġjaw forzi radjali puri, li jservu bħala komponenti kritiċi f'firxa vasta ta 'applikazzjonijiet industrijali. Imqabbel ...

Aqra iktar 🡥

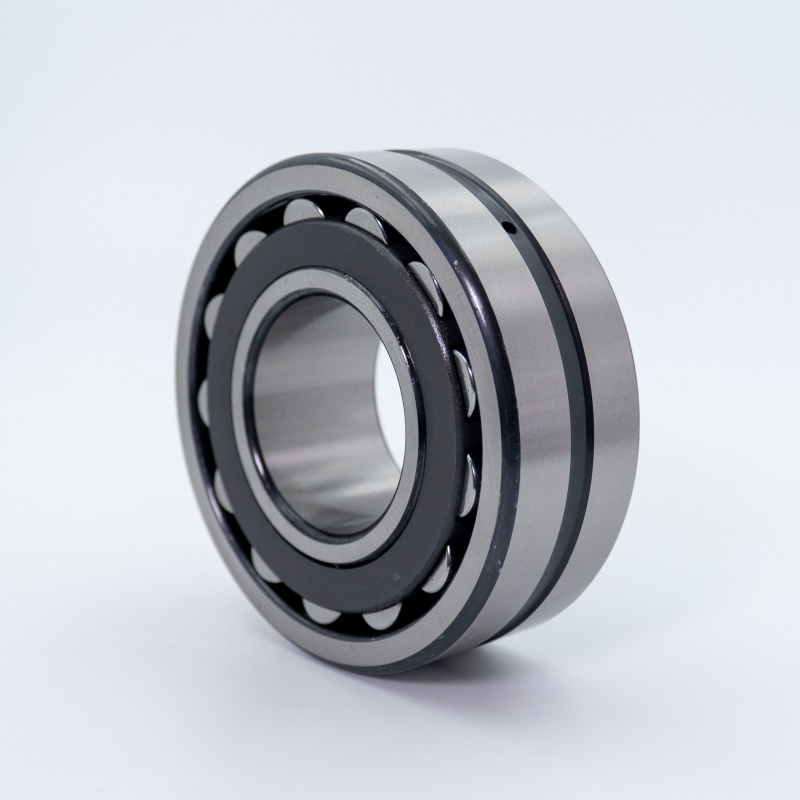

22315 KCW33
