Gez82es

गोलाकार प्लेन बीयरिंग्ज, ज्याला संयुक्त बीयरिंग्ज देखील म्हणतात, यांत्रिक घटक आहेत जे कनेक्ट केलेल्या भागांमधील कोनीय मिसालिगमेंट आणि दोलन किंवा फिरणार्‍या हालचालींना सामावून घेण्यासाठी अनन्यपणे डिझाइन केलेले आहेत. स्टँडर्ड बॉल किंवा रोलर बीयरिंग्जच्या विपरीत, त्यात एक गोलाकार आकाराचे स्लाइडिंग संपर्क पृष्ठभाग (आतील रिंग) जुळणार्‍या गोलाकार बाह्य रिंगमध्ये स्पष्ट होते. हे डिझाइन एकाच वेळी एकाधिक दिशेने हालचाली करण्यास अनुमती देते.

विनंती सबमिट करा

गोलाकार साधा बेअरिंग

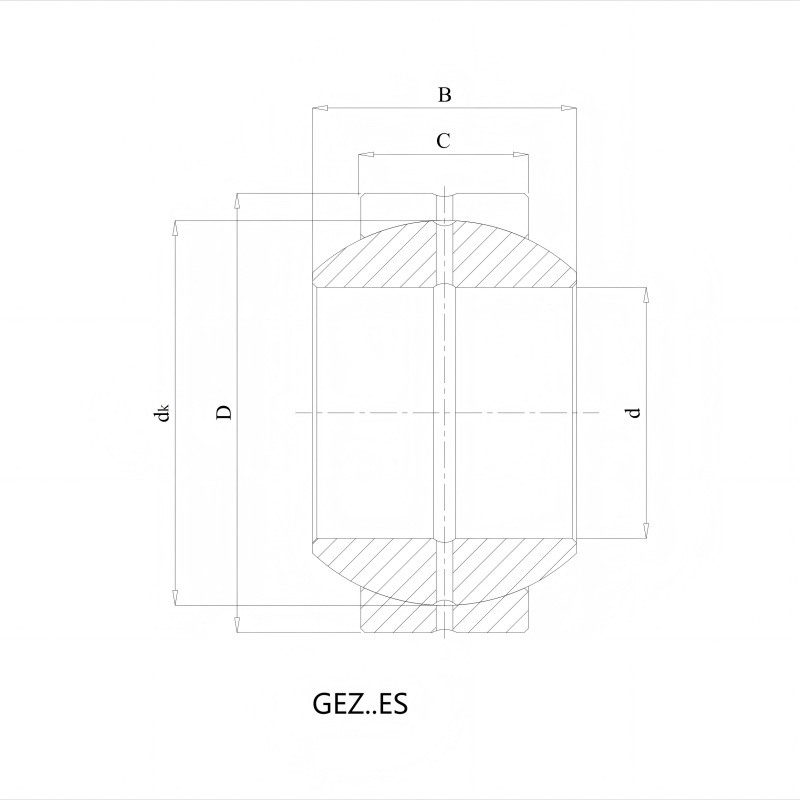

आयएसओ	Gez82es
बोर व्यास	d	3.25 इंच
बाहेरील व्यास	D	5.125 इंच
रुंदी	B	2.844 इंच
रुंदी बाह्य रिंग	C	2.437 इंच
मूलभूत डायनॅमिक लोड रेटिंग	डायन. सी	585 केएन
मूलभूत स्थिर लोड रेटिंग	Stat.co	1760 केएन
रेसवे व्यास अंतर्गत अंगठी	डीके	4.685 इंच
चाम्फर डायमेंशन बोअर	आर 1 एस	0.04 इंच
चाम्फर डायमेंशन बाह्य रिंग	आर 2 एस	0.04 इंच
सामूहिक बेअरिंग	3.8 किलो

रचना

आमच्या गोलाकार साध्या बीयरिंगमध्ये दोन प्राथमिक घटक असतात:

अंतर्गत अंगठी:आतील रिंगमध्ये स्लाइडिंग पृष्ठभाग म्हणून अभिनय करणारा एक बहिर्गोल गोलाकार बाह्य व्यासाचा समावेश आहे.
बाह्य रिंग:बाह्य रिंगमध्ये एक जुळणारे अवतल गोलाकार बोअर आहे. प्रकारावर अवलंबून, बाह्य रिंग सोपी असू शकते (हौसिंगमध्ये दाबण्यासाठी), एक फ्लॅंज (रेडियल स्थानासाठी) वैशिष्ट्यीकृत किंवा अविभाज्य शंक (रॉड एंड प्रकार) समाविष्ट करा. स्लाइडिंग संपर्क पृष्ठभाग सामान्यत: पोशाख कमी करण्यासाठी आणि कार्यक्षमता सुधारण्यासाठी विशेष लो-फ्रिक्शन लाइनिंग्ज किंवा पृष्ठभागाच्या उपचारांसह इंजिनियर केले जातात.

मुख्य वैशिष्ट्ये

स्वत: ची संरेखन:महत्त्वपूर्ण स्थिर आणि डायनॅमिक मिसॅलिगमेंट (शाफ्ट डिफ्लेक्शन, माउंटिंग त्रुटी) सामावून घेते.
उच्च भार क्षमता:उच्च रेडियल लोड, अक्षीय भार किंवा विविध दिशानिर्देशांमध्ये एकत्रित भार सहन करण्यासाठी अभियंता.
शॉक शोषण:ओलसरपणा आणि कंपने ओलसर करण्यास सक्षम.
कमी देखभाल पर्याय:बर्‍याच प्रकारांमध्ये देखभाल-मुक्त ऑपरेशन किंवा कठोर परिस्थितीत विस्तारित सेवा अंतरासाठी मजबूत, सीललेस डिझाइन किंवा गंज-प्रतिरोधक सामग्री दर्शविली जाते.
गुळगुळीत हालचाल:लो-फ्रिक्शन स्लाइडिंग पृष्ठभाग अचूक अभिव्यक्ती सुनिश्चित करतात.
कॉम्पॅक्ट डिझाइन:समान अभिव्यक्ती साध्य करणार्‍या एकाधिक बीयरिंग्जच्या तुलनेत स्पेस-सेव्हिंग.

प्राथमिक अनुप्रयोग उद्योग

गोलाकार साध्या बीयरिंग्ज अभियांत्रिकी वातावरणाची मागणी करण्यास अपरिहार्य आहेत, विशेषत: यामध्ये:

ऑटोमोटिव्ह आणि वाहतूक:निलंबन प्रणाली, स्टीयरिंग लिंकेज, ड्राइव्हट्रेन.
औद्योगिक यंत्रणा:हायड्रॉलिक सिलेंडर्स, मटेरियल हँडलिंग उपकरणे, पॅकेजिंग मशीनरी, कृषी यंत्रणा.
बांधकाम आणि अभियांत्रिकी उपकरणे:उत्खनन बूम जोड, क्रेन लिंकेज, लोडर्स.
शेती:ट्रॅक्टर, कापणी करणारे, नांगर.
खाण:ड्रिल, कन्व्हेयर्स, अत्यंत भार आणि दूषिततेसाठी क्रशरसाठी मजबूत बीयरिंग्ज.
पवन ऊर्जा:पिच आणि यव सिस्टम वेगवेगळ्या भार आणि हवामान परिस्थितीत विश्वासार्हता आवश्यक आहेत.

यंत्रसामग्री आणि वातावरणातील ठराविक अनुप्रयोग

हे बीयरिंग्ज गंभीर बोलण्याच्या बिंदूंमध्ये आवश्यक आहेत जसे की:

मुख्य मुद्दे:लिंकेज शस्त्रे, लीव्हर असेंब्ली.
हायड्रॉलिक/वायवीय सिलेंडर:रॉड डोळे आणि क्लेव्हिस.
नियंत्रण प्रणाली:अ‍ॅक्ट्युएटर्स, अचूक हालचाली आवश्यक असलेले दुवे.
निलंबन सांधे:वाहने आणि उपकरणांमध्ये स्पष्ट जोड.
कठोर वातावरण:धूळ, घाण, आर्द्रता, उच्च/कमी तापमान आणि रसायने किंवा समुद्री पाण्याचे प्रदर्शन (गंज-प्रतिरोधक रूपांचा वापर करून) असलेले वातावरण.

आमची सुस्पष्टता-अभियंता गोलाकार साध्या बीयरिंग्ज जगातील सर्वात कठीण औद्योगिक आव्हानांसाठी विश्वसनीय अभिव्यक्ती समाधान देतात.
