Catagóir
GE10E
Is comhpháirteanna meicniúla iad imthacaí plain sféarúla, ar a dtugtar imthacaí comhpháirteacha freisin, atá deartha go sainiúil chun freastal ar mhí -ailíniú uilleach agus gluaiseachtaí ascalaithe nó rothlacha idir codanna nasctha. Murab ionann agus imthacaí caighdeánacha liathróid nó sorcóir, tá dromchla teagmhála sleamhnáin atá múnlaithe go sféarúil (fáinne istigh) ann a chuireann in iúl laistigh de fháinne seachtrach sféarúil meaitseála. Ceadaíonn an dearadh seo gluaiseacht i dtreonna éagsúla ag an am céanna.
Imthacaí plain sféarúil
| Iso | GE10E | |
| Trastomhas bore | d | 10 mm |
| Trastomhas taobh amuigh | D | 19 mm |
| Leithead | B | 9 mm |
| Leithead fáinne seachtrach | C | 6 mm |
| Rátáil ualach dinimiciúil bhunúsach | DYN.C | 4.89 kN |
| Rátáil bhunúsach ualach statach | Stat.co | 24.3 kN |
| Fáinne istigh trastomhas rásbhealaigh | dk | 16 mm |
| Toise toise chamfer | R1s | 0.3 mm |
| Fáinne seachtrach toise chamfer | R2S | 0.3 mm |
| Mais | 0.011 kg | |
Struchtúr
Tá dhá phríomh -chomhpháirt i gceist lenár n -imthacaí plain sféarúla:
- Fáinne istigh:Tá trastomhas seachtrach sféarúil dronnach ag an bhfáinne istigh ag gníomhú mar an dromchla sleamhnáin.
- Fáinne seachtrach:Tá tolladh sféarúil cuasach ag an bhfáinne seachtrach. Ag brath ar an gcineál, d'fhéadfadh an fáinne seachtrach a bheith simplí (chun é a bhrú isteach i gcásálacha), flange (do shuíomh gathacha) a bheith mar chuid de, nó san áireamh lorgaí lárnach (cineál deiridh slat). Is iondúil go ndéantar dromchlaí teagmhála sleamhnáin a innealtóireacht le líneálacha speisialta-fhrithchuimilte nó le cóireálacha dromchla chun an caitheamh a íoslaghdú agus chun feidhmíocht a fheabhsú.
Eochairthréithe
- Féin-ailíniú:Freastalaíonn sé ar mhí -ailíniú suntasach statach agus dinimiciúil (sraonadh seafta, earráidí gléasta).
- Cumas ard -ualaigh:Innealtóireacht chun ualaí gathacha arda, ualaí aiseach, nó ualaí comhcheangailte a sheasamh i dtreonna éagsúla.
- Ionsú turraing:In ann ualaí tionchair agus creathadh a mhaolú.
- Roghanna cothabhála ísle:Is éard atá i gceist le go leor cineálacha ná dearaí láidre, gan stró nó ábhair atá frithsheasmhach in aghaidh creimthe le haghaidh oibriú saor ó chothabháil nó eatraimh seirbhíse leathnaithe i ndálaí crua.
- Gluaiseacht réidh:Cinntíonn dromchlaí sleamhnáin ísealfhíoraithe cur in iúl go beacht.
- Dearadh dlúth:Coigilt spáis i gcomparáid le himthacaí iolracha ag baint amach in iúl den chineál céanna.
Tionscail Iarratais Príomhúil
Tá imthacaí plain sféarúla fíor -riachtanach i dtimpeallachtaí innealtóireachta a éileamh, go háirithe i:
- Feithicleach & Iompar:Córais Fionraí, Naisc Stiúrtha, DriveTrains.
- Innealra Tionsclaíoch:Sorcóirí hiodrálacha, trealamh láimhseála ábhair, innealra pacáistithe, innealra talmhaíochta.
- Trealamh Tógála & Innealtóireachta:Ailt borrtha tochaltóirí, naisc craein, lucht lódála.
- Talmhaíocht:Tarracóirí, buainteoirí, céachtaí.
- Mianadóireacht:Imthacaí láidre le haghaidh druileanna, iompróirí, brúiteoirí faoi ualaí agus éilliú an -mhór.
- Fuinneamh gaoithe:Córais pháirc agus yaw a éilíonn iontaofacht faoi ualaí éagsúla agus dálaí aimsire.
Iarratais tipiciúla in innealra agus timpeallachtaí
Tá na himthacaí seo riachtanach i bpointí criticiúla in iúl mar:
- Pointí Pivot:Airm Nasctha, Tionóil Lever.
- Sorcóir hiodrálacha/aeir:Súile slat agus clevises.
- Córais rialaithe:Actuators, naisc a dteastaíonn gluaiseacht bheacht uathu.
- Ailt fionraí:Ailt altaithe i bhfeithiclí agus i dtrealamh.
- Timpeallachtaí crua:Timpeallachtaí le deannach, salachar, taise, teochtaí ard/íseal, agus nochtadh do cheimiceáin nó do uisce farraige (ag baint úsáide as malairtí atá frithsheasmhach in aghaidh creimthe).
Tairgeann ár n-imthacaí sféarúla sféarúla beacht-innealtóireachta réitigh in iúl iontaofa do na dúshláin thionsclaíocha is deacra ar domhan.
Déan teagmháil linn
Táirgí gaolmhara
Na4917
Baineann imthacaí sorcóir snáthaide úsáid as rollóirí sorcóireacha le cóimheas fad-go-trastomhas níos mó ná 4: 1. Cumasaíonn an geoiméadracht “cosúil le snáthaid” seo cumas ualach gathacha eisceachtúil laistigh de thrasghearrthacha an-dhlúth, ag soláthar éifeachtúlacht spáis níos fearr i gcomparáid le himthacaí liathróid na dtoisí coibhéiseacha.

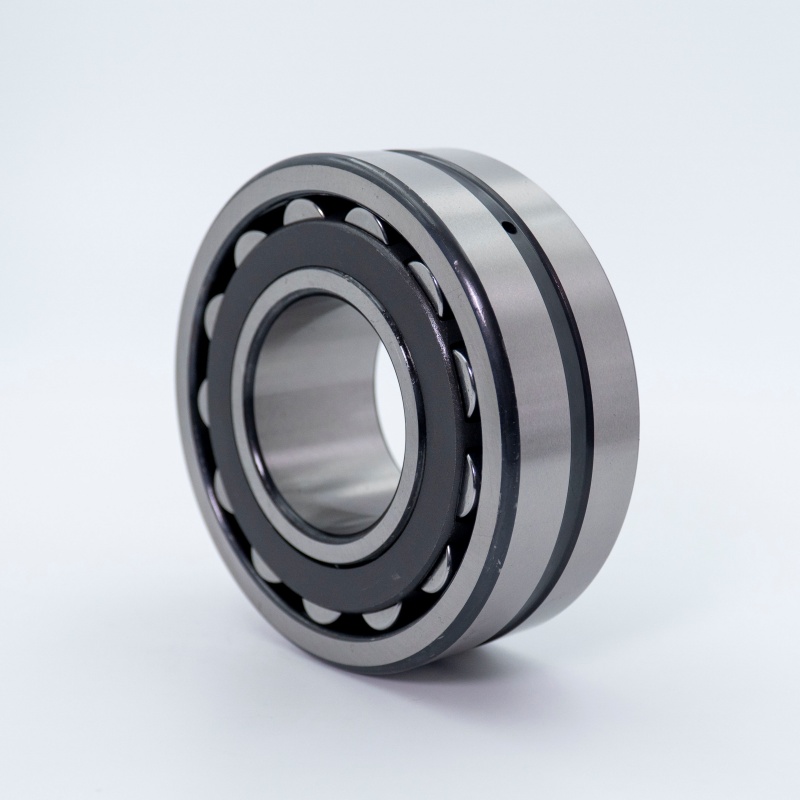

22222 KCW33
