HK1512

یاتاقان های غلتکی سوزن از غلطک های استوانه ای با نسبت طول به قطر بیش از 4: 1 استفاده می کنند. این هندسه "سوزن مانند" ظرفیت بار شعاعی استثنایی را در مقاطع بسیار جمع و جور امکان پذیر می کند و راندمان فضایی برتر را در مقایسه با یاتاقان های توپ با ابعاد معادل فراهم می کند.

درخواست ارسال

یاتاقان های غلتکی سوزن

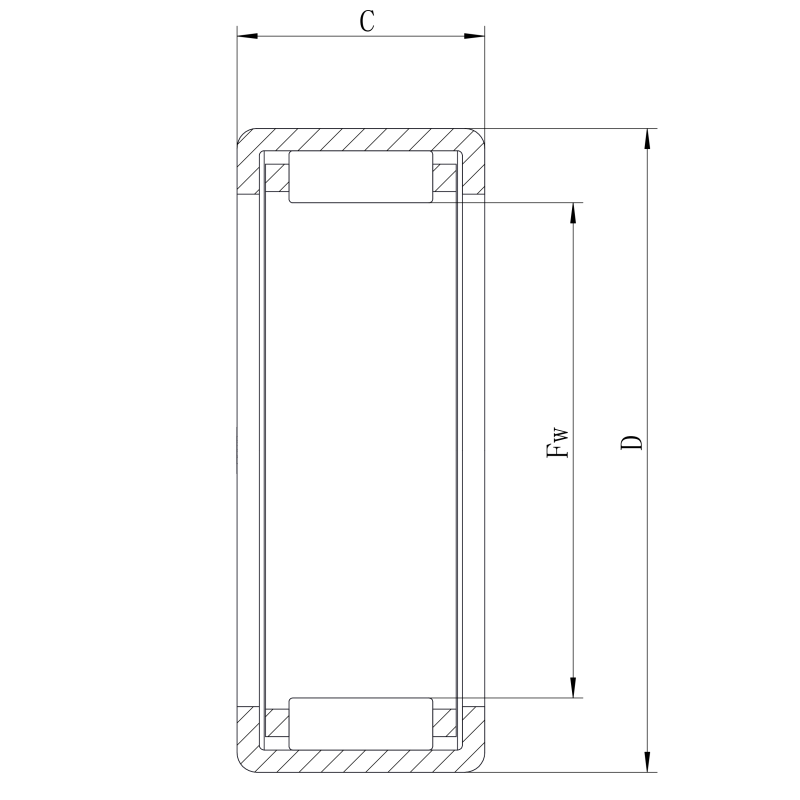

ایزو	HK1512
حلقه داخلی قطر Raceway	F	15 میلی متر
قطر خارج	D	21 میلی متر
عرض	B	12 میلی متر
رتبه اصلی بار پویا	C	3.79 کیلو نیوتن
رتبه اصلی بار استاتیک	C0	4.51 کیلو نیوتن
محدود کردن سرعت		7700 r/min
تحمل انبوه	0.011 کیلوگرم

تجزیه ساختاری

اجزای کلیدی شامل موارد زیر هستند:

حلقه بیرونی: به طور معمول با Raceway (انواع بیس از حلقه بیرونی حذف می شوند)
غلطک های سوزن: غلطک های دقیق و زمینی که بار از طریق تماس خط منتقل می شوند
قفس: برنج/فولادی/پلیمر رولزهای فاصله مواد (انواع بدون کابین قفس را حذف می کنند)
حلقه داخلی: مؤلفه اختیاری (به عنوان مثال ، نوع NA با حلقه داخلی ، نوع RNA بدون)

سیستم طبقه بندی

با طرح: مکمل کامل (بار بالا) ، قفس (با سرعت بالا)
تابع: شعاعی ، رانش ، یاتاقان های ترکیبی
انواع خاص: فلنج (موقعیت محوری) ، تراز کردن (جبران نادرست)

مزایای فنی

نشان	سود مهندسی
بخش فوق العاده صمیمی	60 ٪ فضای شعاعی را ذخیره می کند
تراکم بار بالا	300 ٪ ظرفیت بالاتر در مقابل توپ
مقاومت در برابر شوک	تماس خط استرس را توزیع می کند
دقت چرخش	0.03 میلی متر پوند برای سیستم های دقیق
توجه: محدودیت سرعت توسط مواد قفس متفاوت است

کاربردهای صنعت

خودرو: انتقال (به عنوان مثال ، JTEKT NK17/20) ، میله های اتصال
روباتیک: اتصالات مفصل (نوع کامل مکمل رایج)
هوا و فضا: یاتاقان های پشتیبانی روتور APU
پزشکی: چرخش گانری اسکنر CT (نسخه های MRI-SAFE)
ساخت و ساز: درایوهای پمپ هیدرولیک (Timken Tor 47)

سازگاری با محیط زیست

وضعیت	راه حل توصیه شده
درجه حرارت بالا	غلطک های پوشیده از سرامیک + قفس های ویژه
رسانه خورنده	فولاد ضد زنگ کامل (پسوند SS)
مناطق آلوده	مهر و موم های تماس دو لب (2R)
سرعت فوق العاده بالا	قفس های پلیمری + روغن کاری روغن و هوا
