7002 درجه

یاتاقان های توپ تماس زاویه ای (ACBBS) واحدهای بلبرینگ با مهندسی دقیق هستند که به طور منحصر به فرد طراحی شده اند بارهای شعاعی و محوری ترکیبی، همزمان بر خلاف یاتاقان های توپ شیار عمیق ، آنها زاویه های تماس (به طور معمول بین 15 تا 40 درجه) را در خود جای می دهند ، و آنها را قادر می سازد تا از نیروهای محوری قابل توجهی در یک جهت پشتیبانی کنند ، اغلب در کنار نیروهای شعاعی متوسط. این طرح خاص باعث می شود آنها برای برنامه هایی که خواستار دقت چرخشی بالا و سختی در شرایط بارگذاری پیچیده هستند ، ضروری باشد.

درخواست ارسال

یاتاقان های توپ تماس زاویه ای

ایزو	7002 درجه
گودال	46102
قطر	d	15 میلی متر
قطر خارج	D	32 میلی متر
عرض	B	9 میلی متر
رتبه اصلی بار پویا	C	3.66 کیلوگرم
رتبه اصلی بار استاتیک	C0	2.07 کیلو نیوتن
سرعت مرجع		19200 r/min
محدود کردن سرعت		15600 r/min
تحمل انبوه	0.039 کیلوگرم

ساختار و طراحی

اجزای اصلی بلبرینگ توپ تماس زاویه ای شامل موارد زیر است:
1. حلقه های داخلی و بیرونی:ویژگی های مشخصه مشخص با شانه های خاص شیب دار. زاویه تماس بین خط اتصال نقاط تماس بین توپ و راه های مسابقه و یک هواپیما عمود بر محور یاتاقان تشکیل شده است.
2. توپ های دقیق:توپ های فولادی درجه بالا بار را بین حلقه ها منتقل می کنند.
3. قفس:برای جلوگیری از تماس و اصطکاک ، حفظ توزیع بهینه گریس و هدایت توپ ها در حین کار ، توپ ها را به طور ایمن فاصله می دهد. قفس ها را می توان از فولاد فشرده ، برنج ماشینکاری شده یا پلیمرهای قوی (مانند PEEK) تهیه کرد.
4. مهر و موم/سپر (اختیاری):در برابر آلودگی محافظت کنید و روغن کاری را حفظ کنید. انواع مهر و موم شده در محیط های خواستار رایج است.
ACBBS تک ردیف بارهای محوری را در درجه اول در یک جهت قرار می دهد. مجموعه های دوبلکس (DB: پشت به پشت ، DF: چهره به چهره ، DT: Tandem) با نصب دو یا چند یاتاقان منفرد در کنار هم ایجاد می شوند تا بارها و لحظات بالاتر یا نیروهای محوری دو طرفه را کنترل کنند.

ویژگی های کلیدی و مزایای عملکرد

ظرفیت بار محوری بالا:برتری در برنامه های تحت سلطه بارهای رانش.
قابلیت سرعت بالا:هندسه داخلی بهینه شده و طرح های قفس باعث می شود سرعت چرخشی به طور قابل توجهی بالاتر در مقایسه با یاتاقان های غلتکی مخروطی تحت بارهای محوری مشابه باشد.
سفتی و استحکام بالا:مقاومت بسیار خوبی در برابر انحراف و تغییر شکل ، به ویژه در زیر بارگذاری ، تضمین موقعیت دقیق مؤلفه را فراهم می کند.
اصطکاک کم و دقت در حال اجرا:نمرات با دقت بالا عملکرد صاف با حداقل گشتاور و لرزش را ارائه می دهد.
طول عمر طولانی:از طریق مواد درجه بالا (به عنوان مثال ، فولاد با تخلیه) ، عملیات حرارتی پیشرفته و کنترل دقیق تولید حاصل می شود.
انعطاف پذیری نصب:گزینه های دوبلکس ، راه حل های متناسب را برای بار ، لحظه و نیازهای استحکام خاص فعال می کنند.

برنامه های اولیه و صنایع

یاتاقان های توپ تماس زاویه ای اجزای اساسی در بخش های متنوعی هستند که خواستار سرعت ، دقت و پشتیبانی بار ترکیبی هستند:

صنعت ماشین آلات:دوک های مراکز ماشینکاری CNC ، چرخ های ، لیت ها (با سرعت بالا ، دقت).
خودرو:قطب های چرخ (به ویژه در مجموعه های دوبلکس) ، انتقال ، توربوشارژرها ، موتورهای برقی ، سیستم های فرمان.
هوافضا:لوازم جانبی جت موتور ، انتقال هلیکوپتر ، سیستم های کنترل.
انتقال برق:گیربکس ، موتورهای برقی ، ژنراتورها ، پمپ ها ، کمپرسورها.
اتوماسیون صنعتی و روباتیک:اتصالات رباتیک با دقت بالا ، جداول چرخشی ، سیستم های حرکت خطی.
پمپ ها و کمپرسورها:شفت های پروانه ، دوک های کمپرسور با سرعت بالا.
دست زدن به مواد:سیستم های نوار نقاله نیاز به دقت و سرعت دارند.
ماشین آلات کشاورزی و ساختمانی:گیربکس ، درایوهای نهایی که سرعت و بارهای محوری همزیستی هستند.

محیط کاربردی

ACBB ها در محیط های مختلف خواستار ، از جمله:

ماشین آلات پر سرعت:مهندسی برای ثبات و تولید حرارت کم در RPM های بالا.
سیستم های موقعیت یابی دقیق:تأمین استحکام و دقت در ابزار و اتوماسیون.
برنامه های کاربردی با محوری قابل توجه:رسیدگی به نیروهای محرک غالب یک طرفه به طور کارآمد.
درجه حرارت متوسط تا زیاد:با سیستم چربی یا روغن کاری مناسب. انواع تخصصی برای محیط های شدید وجود دارد.
محیط های آلوده به حالت تمیز:با استفاده از راه حل های موثر آب بندی (مهر و موم های تماس ، مهر و موم های هزارتوی بدون تماس).

پایان

یاتاقان های توپ تماس زاویه ای ما نشان دهنده اوج عملکرد برای برنامه های کاربردی است که نیاز به مدیریت همزمان با سرعت بالا ، فشار محوری قابل توجه و بارهای شعاعی دارند. مهندسی شده با مواد دقیق ، طرح های پیشرفته و کنترل کیفیت دقیق ، آنها استحکام بی نظیر ، دقت چرخشی و عمر خدمات گسترده را ارائه می دهند. به ACBB های ما اعتماد کنید تا بهره وری ، کارآیی و قابلیت اطمینان ماشین آلات مهم خود را در صنایع بی شماری افزایش دهید.

اخبار قبلی

UCC210

اخبار بعدی

UCC209-28

با ما تماس بگیرید

محصولات مرتبط

UCFL210

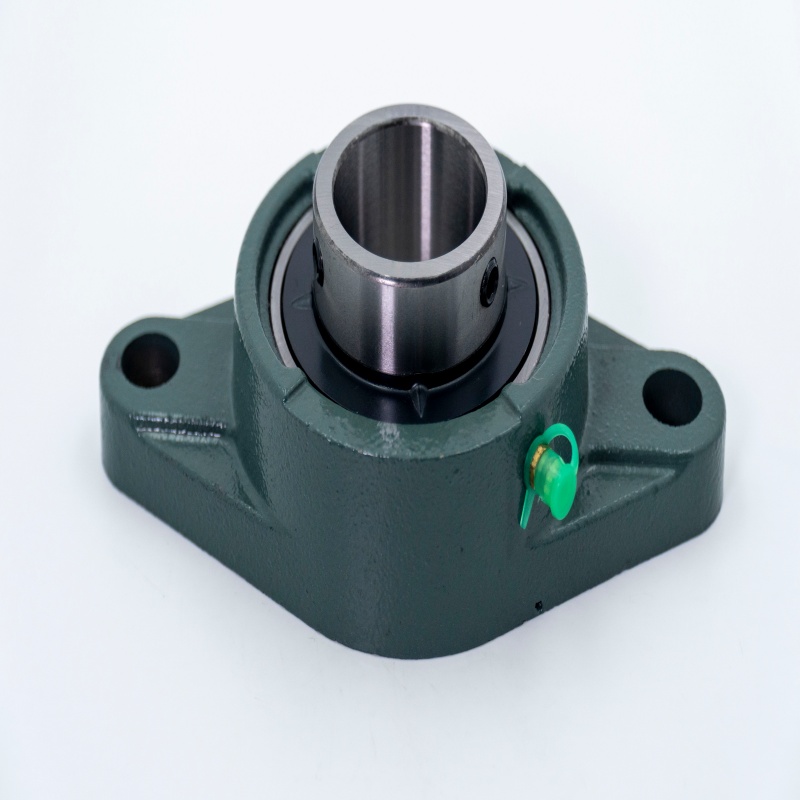

یاتاقان های سری UC به واحدهای بلبرینگ توپ بلوک بلوک استاندارد شده با استفاده از آستین های آداپتور اشاره دارند. در هسته آنها یک یاتاقان توپ شیار عمیق است که دارای قطر بیرونی کروی (SPB) است که به گونه ای طراحی شده است که در حفره های کروی متناسب با یک محفظه چدن قرار بگیرد. این سریال با پایبندی به ابعاد متریک ، ...

بیشتر بخوانید

K26x30x22

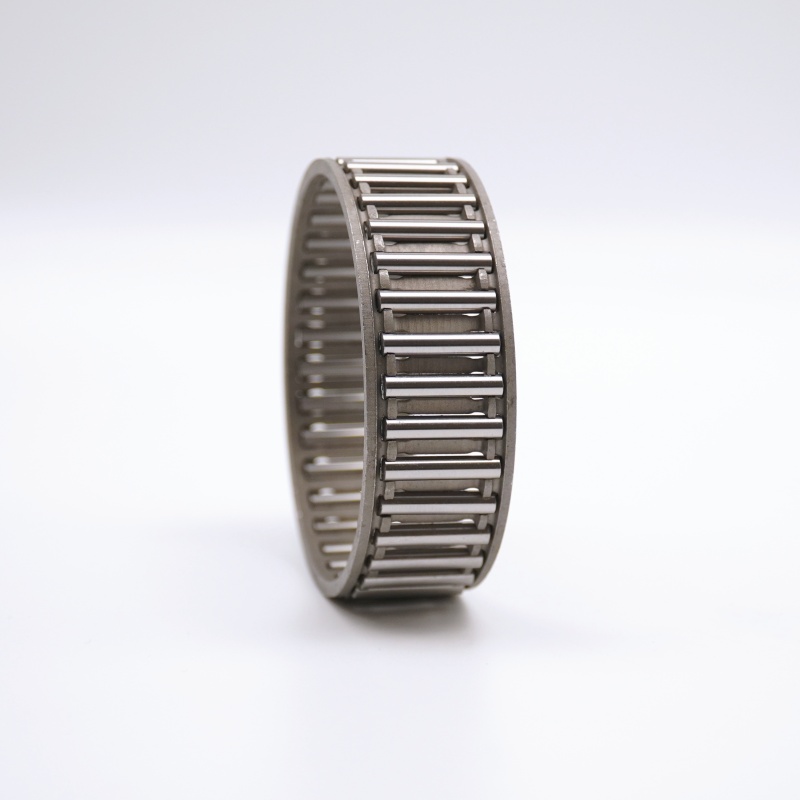

یاتاقان های غلتکی سوزن از غلطک های استوانه ای با نسبت طول به قطر بیش از 4: 1 استفاده می کنند. این هندسه "سوزن مانند" ظرفیت بار شعاعی استثنایی را در مقاطع بسیار جمع و جور امکان پذیر می کند و راندمان فضایی برتر را در مقایسه با یاتاقان های توپ با ابعاد معادل فراهم می کند.
