Kategorie
3220
Die doppelte Reihe Winkelkugellager sind eine spezialisierte Art des Rolllagers, das durch Have gekennzeichnet ist Zwei Reihen von Stahlkugeln mit den Rennen zwischen den inneren und äußeren Ringrennen angeordnet Offset im Vergleich zueinander entlang der Lagerachse. Dieses Design führt dazu Winkel (Kontaktwinkel) mit der radialen Ebene des Lagers. Die Existenz dieses Kontaktwinkels ist der Schlüssel, um diese Lager zu ermöglichen gleichzeitig radiale und axiale Lasten unterstützen. Im Vergleich zu eckigen Kontaktkugellagern mit einer Reihe bietet das Doppelreihendesign eine signifikant höhere Lastkapazität (insbesondere axiale Belastungen) und die Starrheit.

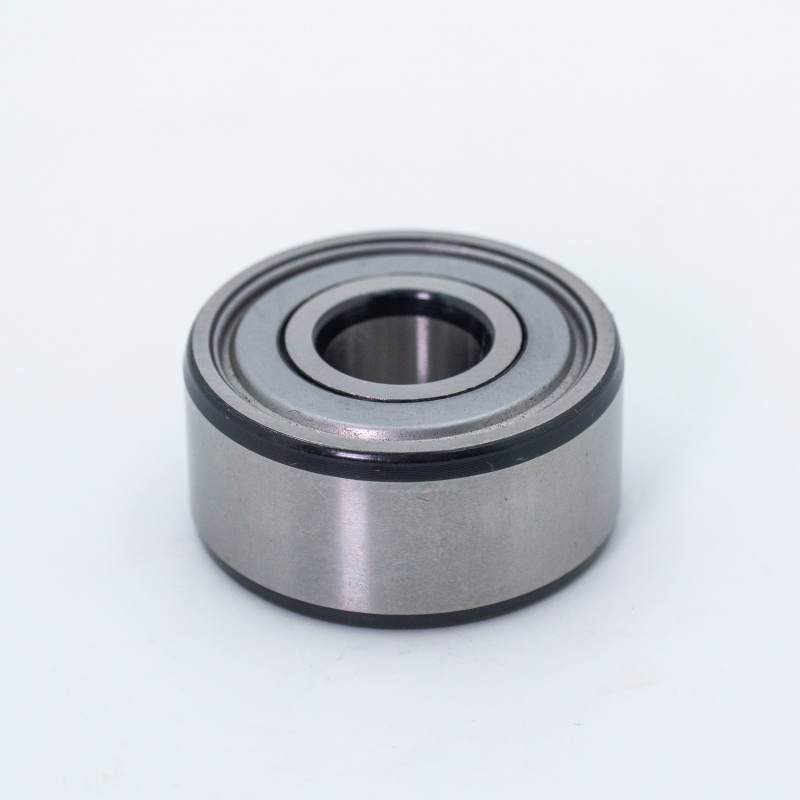

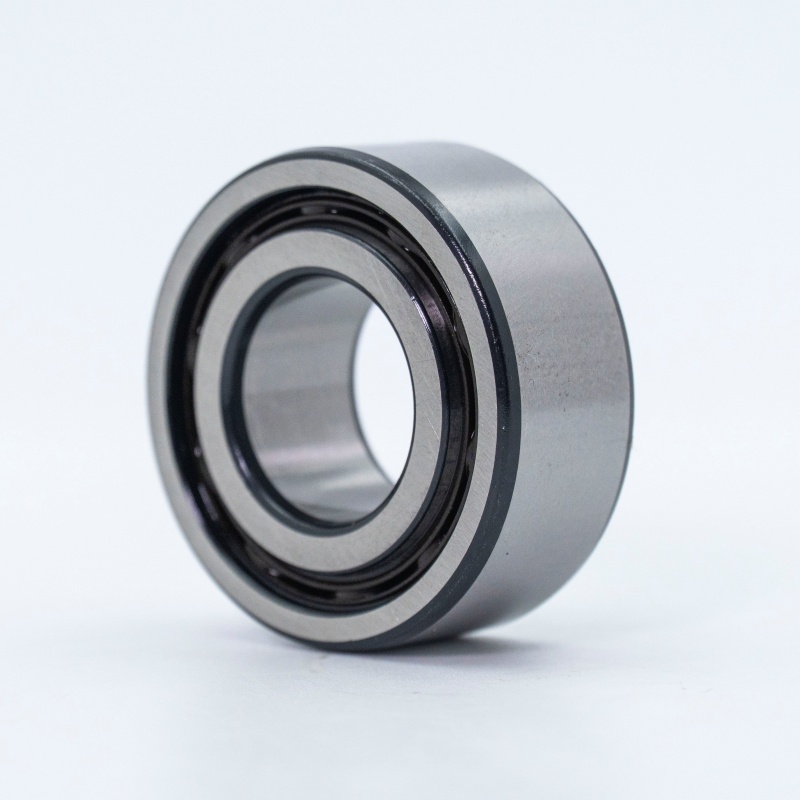

Doppelreihe Winkelkugellager
| ISO | 3220 | |
| GOST | 3056220 | |

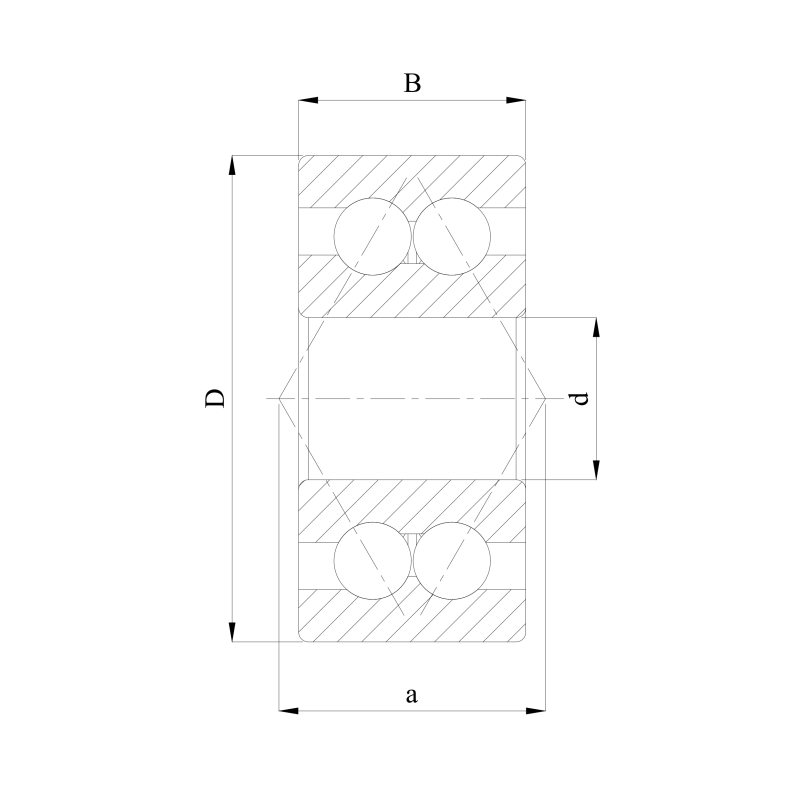

| Bohrungsdurchmesser | d | 100 mm |
| Außendurchmesser | D | 180 mm |
| Breite | B | 60,3 mm |
| Grundlegende dynamische Lastbewertung | C | 112.2 kN |
| Grundlegende statische Lastbewertung | C0 | 105 kN |
| Referenzgeschwindigkeit | 1200 R/min | |
| Geschwindigkeit einschränken | 1400 R/min | |
| Massenlager | 5,5 kg | |
Eigenschaften der doppelten Reihe Winkelkugellager
- Hohe Belastungskapazität:Die beiden Kugelnreihen erhöhen sowohl die radiale als auch die axiale (insbesondere bidirektionale axiale) Belastungskapazität des Lagers wesentlich.
- Hohe Starrheit:Die Doppelreihenstruktur bietet eine überlegene Steifigkeit und Stabilität unter umkippenden Momenten oder kombinierten Lasten, was einen größeren Widerstand gegen die Verformung bietet.
- Bidirektionale axiale Laststütze:Dies ist der herausragendste Vorteil von Winkelkugellagern der Doppelreihe. Ein einzelnes Lager kann axiale Belastungen von unterstützen beide Richtungen (z. B. links und rechts) während der hohen Genauigkeit und Steifheit aufrechterhalten. Es ist nicht erforderlich, einzelne Reihenlager zu kombinieren, um eine bidirektionale Unterstützung zu erreichen.
- Hohe Laufgenauigkeit:Hergestellt nach hochpräzise Standards, um eine reibungslose und präzise Rotationsleistung zu gewährleisten.
- Kompaktheit:Trotz zweier Bällenreihen ist ihr Design im Allgemeinen kompakter als eine Kombination aus zwei Back-to-Back- oder Face-to-Face-Einzelreihenlagern, wodurch der Montageraum spart.
- Vereinfachte Installation:Als integrale Einheit ist die Installation einfacher als gepaarte einzelne Zeilenlager und sorgt für einen vorbestimmten Clearance- oder Vorspannungszustand.
- Vorlastanpassung:Viele standardmäßige Winkelkontaktlager mit Doppelzeile werden mit einer optimierten Vorspannung (Licht oder Medium) für die beste Balance zwischen Starrheit, Laufgenauigkeit und Lebensdauer geliefert.
Klassifizierung von Winkelkugellagern der Doppelreihe
- Die doppelte Reihe Winkelkugellager werden hauptsächlich anhand ihres Kontaktwinkels und der Konstruktionsmerkmale klassifiziert:
- Durch Kontaktwinkel:
- 15 ° Kontaktwinkel:Betonung der Hochgeschwindigkeitsfähigkeit; Geeignet für mäßige axiale Lasten, aber Hochgeschwindigkeitsanforderungen.
- 25 ° Kontaktwinkel (am häufigsten):Bietet eine ausgewogene Kombination aus radialer/axialer Belastungskapazität, Starrheit und Geschwindigkeit; der am weitesten verbreitete Typ.
- 30 °/40 ° Kontaktwinkel:Konzentriert sich auf eine hohe axiale Belastungskapazität und Starrheit; Geeignet für überwiegend axiale Lasten bei relativ niedrigeren Geschwindigkeiten.
- Durch strukturelles Design:
- Standardtyp:Fester äußerer Ring und trennbarer innerer Ring (s) (oft mit Flanschen oder Rippen). Das häufigste Design (z. B. 3300, 3200 Serie).
- Versiegelter/abgeschirmter Typ:Ausgestattet mit Kontaktkautschuk-Dichtungen (RS/2Rs) oder nicht kontakten Schildern (ZZ/2Z) für Umgebungen, die Schutz vor Staub, Feuchtigkeit oder Schmiermittelretention erfordern.
- Flanschem Außenring:Der äußere Ring verfügt über einen Flansch für einfache axiale Positionierung und vereinfachte Installation.
- Sich verjüngende Bohrung:Der innere Ring hat eine sich verjüngende Bohrung zur Clearance/Vorspannungsanpassung durch axiale Verschiebung.
- Hohe Ladung/Spezialkonstruktionen:Wie doppelsplitische innere oder äußere Ringe (z. B. einige Konstruktionen von 3200 Serien), optimiert für die Kontaktspannungsverteilung, um die axiale Belastungskapazität weiter zu verbessern.
- Nach Größenserie:Gemäß den Standards der ISO -Dimensionsreihen (z. B. 32, 33 -Serie) klassifiziert, wobei unterschiedliche Verhältnisse von Breiten zu Durchmesser anzeigen.
- Durch Kontaktwinkel:
Anwendungen von Winkelkugellagern mit Doppelreihen
Durch die Nutzung ihrer hohen Starrheit, Präzision und Fähigkeit, bidirektionale Schub zu bewältigen, werden doppelte Winkelkugellager in Anwendungen ausgiebig eingesetzt, die Unterstützung für kombinierte Lasten (insbesondere bidirektionale axiale Kräfte und umkippende Momente) und eine hohe Rotationsgenauigkeit erfordern. Beispiele sind:
- Werkzeugmaschinenspindeln:Lager für Spindeln in Drehmaschinen, Fräsmaschinen, Schleifmaschinen usw., wo sie eine der am häufigsten vorkommenden Anwendungen sind.
- Getriebe:Unterstützung für Ausgangswellen in Planetengetränken und Industriegetriebe (häufig axiale Schub- und Neigungsmomentunterstützung).
- Industriepumpen:Wellenstütze in Zentrifugalpumpen, Schraubenpumpen usw., Handhabung radialer und bidirektionaler axialer Lasten.
- Bau-/Landwirtschaftsmaschinerie:Antriebswellen, Schlägerringe.
- Druckmaschinerie:Zylinderlager, die hohe Präzision und einen reibungslosen Betrieb erfordern.
- Plastik- und Gummimaschinen:Schraubenstütze in Extrudern, Rollenlager in Kalendern/Mischern.
- Fans/Blowers:Rotorstütze in Hochgeschwindigkeitsventilatoren.
- Automobil:Begrenzte Hochleistungsanwendungen (z. B. High-End-Kupplungslager), jedoch seltener als ein einzelne Reihen- oder Vier-Punkte-Kontaktlager aufgrund von Platzbeschränkungen.
- Robotergelenke.
Notiz: Wir bieten eine breite Palette von Winkelkugellagern mit Doppelreihen. Bitte kontaktieren Sie uns, um den optimalen Lager für Ihre spezifischen Anwendungsanforderungen auszuwählen (Lastgröße, Geschwindigkeit, Genauigkeitsanforderungen, Montageraum, Umgebungsbedingungen usw.).
