Categoria
GEZ31ES 2RS
Els coixinets esfèrics, també coneguts com a coixinets articulars, són components mecànics dissenyats exclusivament per adaptar -se a la desalineació angular i els moviments oscil·lants o rotatius entre les parts connectades. A diferència dels coixinets estàndard de boles o de rodets, presenten una superfície de contacte corredissa de forma esfèrica (anell interior) que s’articula dins d’un anell exterior esfèric que coincideix. Aquest disseny permet el moviment en diverses direccions simultàniament.
Rodament de la plana esfèrica

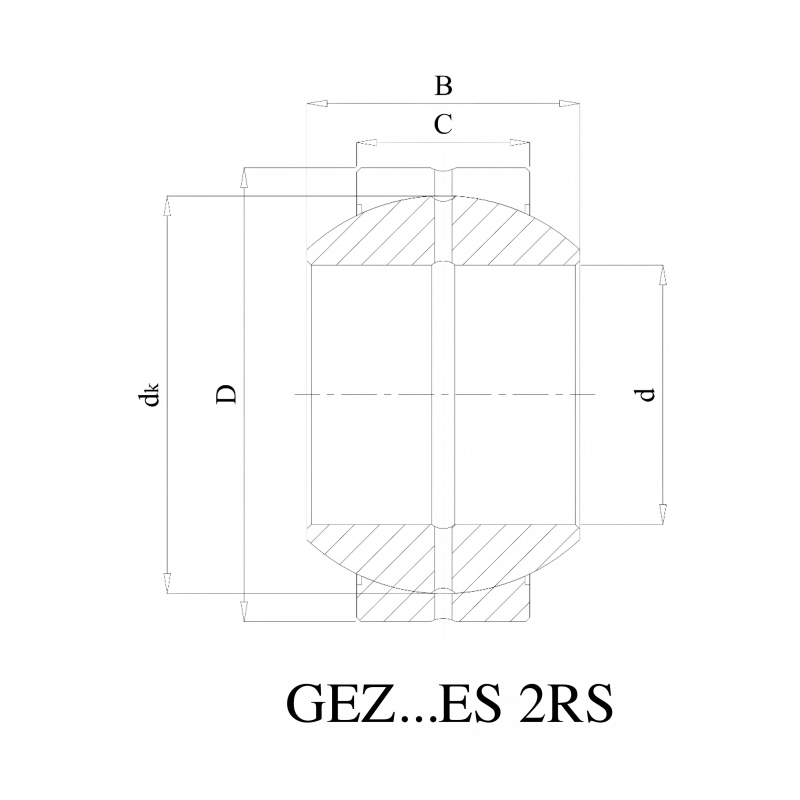

| ISO | GEZ31ES 2RS | |
| Diàmetre de perforació | d | 1,25 polzades |
| Diàmetre exterior | D | 2 polzades |
| Amplada | B | 1.093 polzades |
| Anell exterior d'amplada | C | 0,937 polzades |
| Qualificació de càrrega dinàmica bàsica | Dyn.C | 86 KN |
| Qualificació bàsica de càrrega estàtica | Stat.co | 260 kN |
| Anell interior de diàmetre de la pista | DK | 1.791 polzades |
| Dimensió del xamfer | R1s | 0,024 polzades |
| Anell exterior de la dimensió del xamfre | R2S | 0,024 polzades |
| Rodament massiu | 0,23 kg | |
Estructura
Els nostres coixinets esfèrics consisteixen en dos components primaris:
- Anell interior:L’anell interior presenta un diàmetre exterior esfèric convex que actua com a superfície lliscant.
- Anell exterior:L’anell exterior té un forat esfèric còncau. Segons el tipus, l’anell exterior pot ser senzill (per prémer a les carcasses), presentar una brida (per a la ubicació radial) o incloure un Shank integral (tipus final de vareta). Les superfícies de contacte corredisses es dissenyen normalment amb revestiments especials de baixa fricció o tractaments de superfície per minimitzar el desgast i millorar el rendiment.
Característiques clau
- Alinear-se:Allotja una desalineació estàtica i dinàmica significativa (deflexió de l’eix, errors de muntatge).
- Alta capacitat de càrrega:Dissenyat per suportar càrregues radials elevades, càrregues axials o càrregues combinades en diverses direccions.
- Absorció de xoc:És capaç d’amortitzar càrregues d’impacte i vibracions.
- Opcions de manteniment baix:Molts tipus presenten dissenys robustos, sense segells o materials resistents a la corrosió per a un funcionament lliure de manteniment o intervals de servei ampliats en condicions dures.
- Moviment suau:Les superfícies corredisses de baixa fricció asseguren una articulació precisa.
- Disseny compacte:Estalvi d’espai en comparació amb múltiples coixinets que aconsegueixen una articulació similar.
Indústries d'aplicacions primàries
Els coixinets esfèrics són indispensables en entorns d'enginyeria exigents, especialment en:
- Automoció i Transport:Sistemes de suspensió, enllaços de direcció, traços de tracció.
- Maquinària industrial:Cilindres hidràulics, equips de manipulació de materials, maquinària d’envasos, maquinària agrícola.
- Equips de construcció i enginyeria:Les juntes de boom de l'excavadora, els enllaços de la grua, les carregadores.
- Agricultura:Tractors, recol·lectores, llaurades.
- Mineria:Coixinets robustos per a simulacres, transportadors, trituradores sota càrregues extremes i contaminació.
- Energia eòlica:Els sistemes de pas i yaw requereixen fiabilitat en diferents càrregues i condicions meteorològiques.
Aplicacions típiques en maquinària i entorns
Aquests coixinets són essencials en punts d’articulació crítica com ara:
- Pivots Pivot:Enllaç d'armes, muntatges de palanca.
- Cilindre hidràulic/pneumàtic:Els ulls de la vareta i els clevises.
- Sistemes de control:Actuadors, enllaços que requereixen moviment precís.
- Juntes de suspensió:Articulacions articulades en vehicles i equips.
- Ambients durs:Ambients amb pols, brutícia, humitat, temperatures altes/baixes i exposició a productes químics o aigua de mar (utilitzant variants resistents a la corrosió).
Els nostres coixinets esfèrics esfèrics dissenyats per precisió ofereixen solucions d’articulació fiables per als reptes industrials més durs del món.
