GEZ120ES 2RS
Sferiese gewone laers, ook bekend as gewrigslaers, is meganiese komponente wat uniek ontwerp is om hoekige verkeerde belyning te akkommodeer en om bewegings tussen gekoppelde dele te swaai of roterende of roterende bewegings. Anders as standaard bal- of rollaers, het hulle 'n sferies gevormde skuifkontakoppervlak (binneste ring) wat binne 'n bypassende sferiese buitenste ring artikuleer. Hierdie ontwerp maak voorsiening vir beweging in verskeie rigtings gelyktydig.
Sferiese gewone laer

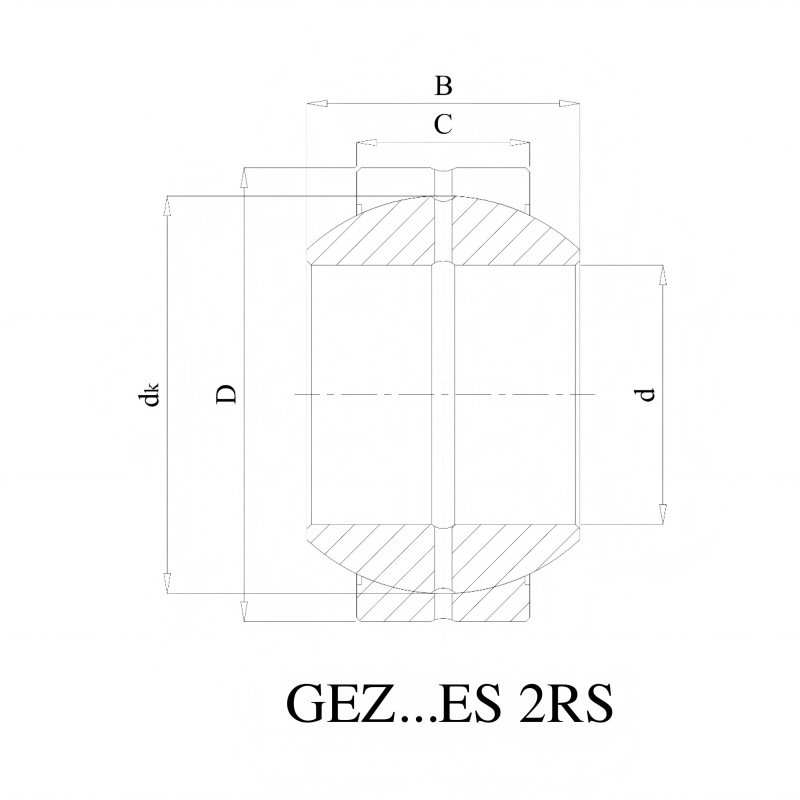

| ISO | GEZ120ES 2RS | |
| Boor deursnee | d | 4,75 duim |
| Buitediameter | D | 7.375 duim |
| Wydte | B | 4.156 duim |
| Breedte buitenste ring | C | 3,562 duim |
| Basiese dinamiese lasgradering | Dyn.c | 1250 kN |
| Basiese statiese lasgradering | Stat.co | 3750 kN |
| Raceway Diameter Binne Ring | dk | 6,831 duim |
| Chamfer -dimensie verveel | R1's | 0,04 duim |
| Chamfer -afmeting Buite ring | R2S | 0,04 duim |
| Massaiser | 11,5 kg | |
Struktuur
Ons sferiese gewone laers bestaan uit twee primêre komponente:
- Binne -ring:Die binneste ring het 'n konvekse sferiese buitenste deursnee wat as die skuifoppervlak optree.
- Buitenste ring:Die buitenste ring het 'n bypassende konkawe sferiese boor. Afhangend van die tipe, kan die buitenste ring eenvoudig wees (om in huise in te druk), 'n flens (vir radiale ligging), of 'n integrale skenk (staaf -eindtipe) in te sluit. Skuifkontakoppervlaktes is tipies ontwerp met spesiale lae-wrywingvoerings of oppervlakbehandelings om die slytasie te verminder en die werkverrigting te verbeter.
Sleutelkenmerke
- Selfbelyning:Pak 'n beduidende statiese en dinamiese wanbelyning (asbuiging, monteringfoute).
- Hoë vragkapasiteit:Ontwerp om hoë radiale vragte, aksiale vragte of gekombineerde vragte in verskillende rigtings te weerstaan.
- Skokabsorpsie:In staat is om impakbelasting en vibrasie te demp.
- Lae instandhoudingsopsies:Baie soorte bevat robuuste, seëllose ontwerpe of korrosie-weerstandige materiale vir onderhoudsvrye werking of uitgebreide diensintervalle in moeilike toestande.
- Gladde beweging:Lae-wrywing glyoppervlaktes verseker presiese artikulasie.
- Kompakte ontwerp:Ruimtebesparing in vergelyking met veelvuldige laers wat soortgelyke artikulasie bewerkstellig.
Primêre toepassingsbedrywe
Sferiese gewone laers is onontbeerlik in veeleisende ingenieursomgewings, veral in:
- Automotive & Transportation:Veringstelsels, stuurskakels, dryfbane.
- Industriële masjinerie:Hidrouliese silinders, materiaalhanteringstoerusting, verpakkingsmasjinerie, landboumasjinerie.
- Konstruksie- en ingenieurswese -toerusting:Graafator -boomgewrigte, hyskoppelings, laaisels.
- Landbou:Trekkers, oesters, ploeë.
- Mynbou:Robuuste laers vir bore, vervoerbande, onderbrekers onder uiterste vragte en besoedeling.
- Windenergie:Pitch- en gaapstelsels wat betroubaarheid benodig onder verskillende vragte en weersomstandighede.
Tipiese toepassings in masjinerie en omgewings
Hierdie laers is noodsaaklik in kritiese artikuleringspunte soos:
- Spilpuntpunte:Skakelsarms, hefboomversamelings.
- Hidrouliese/pneumatiese silinder:Staaf oë en clevers.
- Beheerstelsels:Aktuators, skakels wat presiese beweging benodig.
- Skorsingsverbindings:Gedarteerde gewrigte in voertuie en toerusting.
- Harde omgewings:Omgewings met stof, vuil, vog, hoë/lae temperature en blootstelling aan chemikalieë of seewater (met behulp van korrosie-weerstandige variante).
Ons presisie-ontwerpte sferiese gewone laers bied betroubare artikulasie-oplossings vir die wêreld se moeilikste industriële uitdagings.
