Loại

GEG100ES

Vòng bi trơn hình cầu, còn được gọi là vòng bi khớp, là các thành phần cơ học được thiết kế duy nhất để phù hợp với sai lệch góc và chuyển động dao động hoặc xoay giữa các bộ phận được kết nối. Không giống như vòng bi hoặc vòng bi tiêu chuẩn, chúng có bề mặt tiếp xúc trượt hình cầu (vòng trong) khớp nối trong một vòng ngoài hình cầu phù hợp. Thiết kế này cho phép chuyển động theo nhiều hướng đồng thời.

Gửi yêu cầu

Vòng bi trơn hình cầu

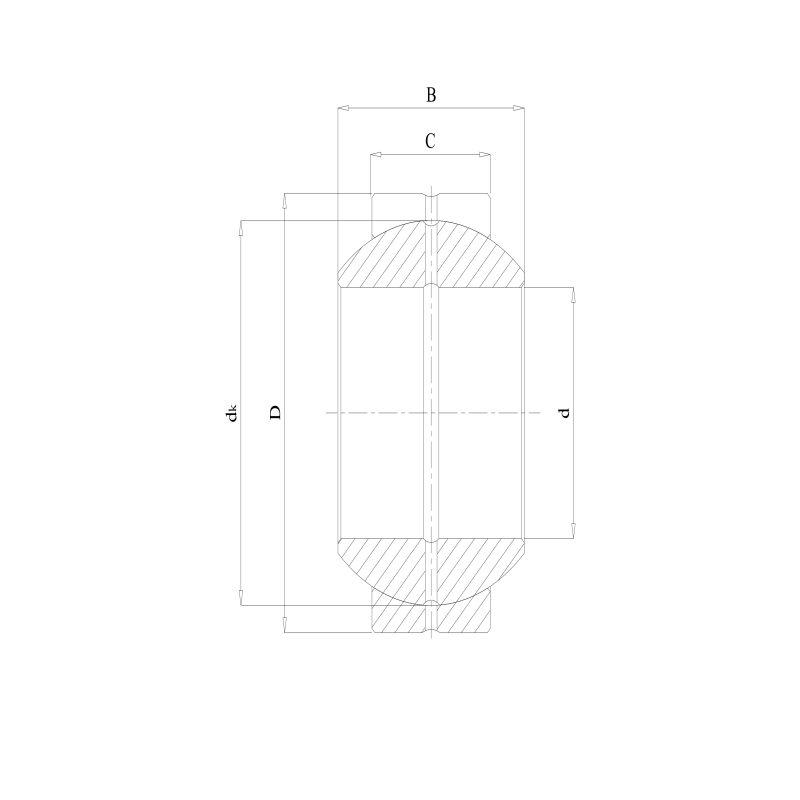

ISO	GEG100ES
Đường kính khoan	d	100 mm
Đường kính bên ngoài	D	160 mm
Chiều rộng	B	85 mm
Vòng ngoài chiều rộng	C	55 mm
Xếp hạng tải động cơ bản	Dyn.c	392,4 kN
Xếp hạng tải tĩnh cơ bản	Stat.co	1962 kn
Đường kính đường đua bên trong	dk	140 mm
Ổ trục	6.05 kg

Kết cấu

Vòng bi trơn hình cầu của chúng tôi bao gồm hai thành phần chính:

Vòng bên trong:Vòng bên trong có đường kính ngoài hình cầu lồi hoạt động như bề mặt trượt.
Vòng ngoài:Vòng ngoài có một lỗ khoan hình cầu lõm phù hợp. Tùy thuộc vào loại, vòng ngoài có thể đơn giản (để nhấn vào vỏ), có mặt bích (cho vị trí xuyên tâm) hoặc bao gồm một thân tích phân (loại cuối thanh). Bề mặt tiếp xúc trượt thường được thiết kế với lớp lót ma sát thấp đặc biệt hoặc phương pháp điều trị bề mặt để giảm thiểu hao mòn và cải thiện hiệu suất.

Đặc điểm chính

Tự liên kết:Có khả năng sai lệch đáng kể và sai lệch động (độ lệch trục, lỗi lắp).
Khả năng tải cao:Được thiết kế để chịu được tải trọng xuyên tâm cao, tải trọng trục hoặc tải trọng kết hợp theo nhiều hướng khác nhau.
Hấp thụ sốc:Có khả năng giảm tải tác động và rung động.
Tùy chọn bảo trì thấp:Nhiều loại có thiết kế mạnh mẽ, không có dấu hoặc vật liệu chống ăn mòn cho hoạt động không cần bảo trì hoặc khoảng thời gian dịch vụ mở rộng trong điều kiện khắc nghiệt.
Chuyển động trơn tru:Bề mặt trượt ma sát thấp đảm bảo khớp nối chính xác.
Thiết kế nhỏ gọn:Tiết kiệm không gian so với nhiều vòng bi đạt được khớp nối tương tự.

Các ngành công nghiệp ứng dụng chính

Vòng bi trơn hình cầu là không thể thiếu trong môi trường kỹ thuật đòi hỏi, đặc biệt là trong:

Ô tô & Giao thông vận tải:Hệ thống treo, liên kết lái, hệ thống truyền động.
Máy móc công nghiệp:Xi lanh thủy lực, thiết bị xử lý vật liệu, máy móc đóng gói, máy móc nông nghiệp.
Thiết bị xây dựng & kỹ thuật:Khai quật Boom khớp nối, liên kết cần cẩu, bộ tải.
Nông nghiệp:Máy kéo, máy bay, máy cày.
Khai thác:Vòng bi mạnh mẽ cho các cuộc tập trận, băng tải, máy nghiền dưới tải trọng và ô nhiễm cực độ.
Năng lượng gió:Các hệ thống cao độ và ngáp đòi hỏi độ tin cậy trong các điều kiện tải và thời tiết khác nhau.

Các ứng dụng điển hình trong Máy móc & Môi trường

Những vòng bi này rất cần thiết trong các điểm khớp nối quan trọng như:

Điểm trục:Liên kết vũ khí, hội đồng đòn bẩy.
Xi lanh thủy lực/khí nén:Mắt que và clevise.
Hệ thống điều khiển:Bộ truyền động, liên kết đòi hỏi chuyển động chính xác.
Hệ thống treo:Khớp nối trong xe và thiết bị.
Môi trường khắc nghiệt:Môi trường có bụi, bụi bẩn, độ ẩm, nhiệt độ cao/thấp và tiếp xúc với hóa chất hoặc nước biển (sử dụng các biến thể chống ăn mòn).

Vòng bi đồng bằng hình cầu chính xác của chúng tôi cung cấp các giải pháp khớp nối đáng tin cậy cho các thách thức công nghiệp khó khăn nhất thế giới.
