Loại
32926
Vòng bi con lăn thon là một ổ trục nguyên tố lăn chính xác được thiết kế để xử lý đồng thời tải trọng trục một hướng đơn và cực nặng. Hình dạng hình nón tên của nó là chìa khóa, cho phép nó quản lý và chuyển các tải kết hợp này một cách hiệu quả.
Vòng bi lăn côn
| ISO | 32926 | |
| Gost | 2007926 | |
| Đường kính khoan | d | 130 mm |
| Đường kính bên ngoài | D | 180 mm |
| Chiều rộng của vòng trong | B | 32 mm |
| Chiều rộng của vòng ngoài | C | 25 mm |
| Tổng chiều rộng | T | 32 mm |
| Xếp hạng tải động cơ bản | C | 125 kN |
| Xếp hạng tải tĩnh cơ bản | C0 | 222 kN |
| Tốc độ tham chiếu | 1200 r/phút | |
| Tốc độ giới hạn | 800 r/phút | |
| Cân nặng | 2,4 kg | |
Kết cấu
Một ổ trục thon tiêu chuẩn bao gồm bốn thành phần chính:
- Vòng bên trong (hình nón):Có một đường đua hình nón.
- Vòng ngoài (Cup):Có một đường đua góc hình nón phù hợp.
- Con lăn thon:Các con lăn hình nón chính xác lăn giữa các vòng đua bên trong và bên ngoài. Chúng là các yếu tố mang tải cốt lõi.
- Lồng/người giữ lại:Thông thường làm bằng thép đóng dấu hoặc polymer được thiết kế. Nó không gian và hướng dẫn đồng đều các con lăn, ngăn chặn tiếp xúc và đảm bảo hoạt động trơn tru.
Đặc điểm chính
- Khả năng tải kết hợp đặc biệt:Thiết kế thon cho phép các vòng bi này mang tải trọng xuyên tâm hiệu quả cùng với tải trọng trục nặng theo một hướng.
- Điện trở dịch chuyển trục vượt trội:Khi được gắn theo các cặp (thường là back-to-back hoặc trực tiếp), chúng hạn chế sự dịch chuyển trục giữa trục và vỏ, cung cấp vị trí trục chính xác.
- Thiết kế và gắn kết linh hoạt:Với các vòng bên trong và bên ngoài có thể tách rời, chúng tạo điều kiện cho việc cài đặt, loại bỏ dễ dàng hơn và điều chỉnh giải phóng mặt bằng/tải trước. Điều chỉnh tải trước tối ưu hóa độ cứng và tuổi thọ.
- Khả năng ứng dụng rộng:Có sẵn trong loạt kích thước khác nhau để đáp ứng nhu cầu công suất tải đa dạng.
Các ứng dụng điển hình
Có giá trị cho khả năng tải mạnh và độ chính xác định vị của chúng, vòng bi con lăn thon được sử dụng rộng rãi trong các ứng dụng đòi hỏi liên quan đến tải trọng và sốc nặng, chẳng hạn như:
- Ô tô:Truyền, vi sai, trung tâm bánh xe (thường được sử dụng theo cặp).
- Xây dựng/Nông nghiệp:Hộp số, trục và cuộn hỗ trợ trong máy xúc, bộ tải, máy kéo.
- Thiết bị khai thác:Máy nghiền, nhà máy bóng, hệ thống băng tải.
- Thiết bị luyện kim:Cuộn cổ trong các nhà máy lăn.
- Hộp số tuabin gió.
- Máy móc công nghiệp:Bộ giảm tốc thiết bị, máy bơm, hệ thống truyền động hạng nặng.
Vòng bi lăn thon là giải pháp lý tưởng cho hỗ trợ quay đáng tin cậy, hiệu quả và chính xác trong các ứng dụng máy móc quan trọng.
Liên hệ với chúng tôi
Sản phẩm liên quan
UCT212-39
Vòng bi của UC Series đề cập đến các đơn vị vòng bi khối tiêu chuẩn, được sử dụng rộng rãi với tay áo bộ chuyển đổi. Tại cốt lõi của họ là một vòng bi rãnh sâu có đường kính ngoài hình cầu (SPB) được thiết kế để phù hợp với lỗ khoan hình cầu phù hợp của vỏ gang. Tuân thủ kích thước số liệu, loạt bài này là
GEG110ES
Vòng bi trơn hình cầu, còn được gọi là vòng bi khớp, là các thành phần cơ học được thiết kế duy nhất để phù hợp với sai lệch góc và chuyển động dao động hoặc xoay giữa các bộ phận được kết nối. Không giống như vòng bi hoặc vòng bi tiêu chuẩn, chúng có bề mặt tiếp xúc trượt hình cầu (vòng trong) khớp nối trong một vòng ngoài hình cầu phù hợp. Thiết kế này
K25x33x24
Vòng bi lăn kim sử dụng các con lăn hình trụ với tỷ lệ chiều dài trên đường kính vượt quá 4: 1. Hình học giống như kim giống như hình chữ nhật này cho phép công suất tải xuyên tâm đặc biệt trong các mặt cắt cực kỳ nhỏ gọn, mang lại hiệu quả không gian vượt trội so với vòng bi có kích thước tương đương.

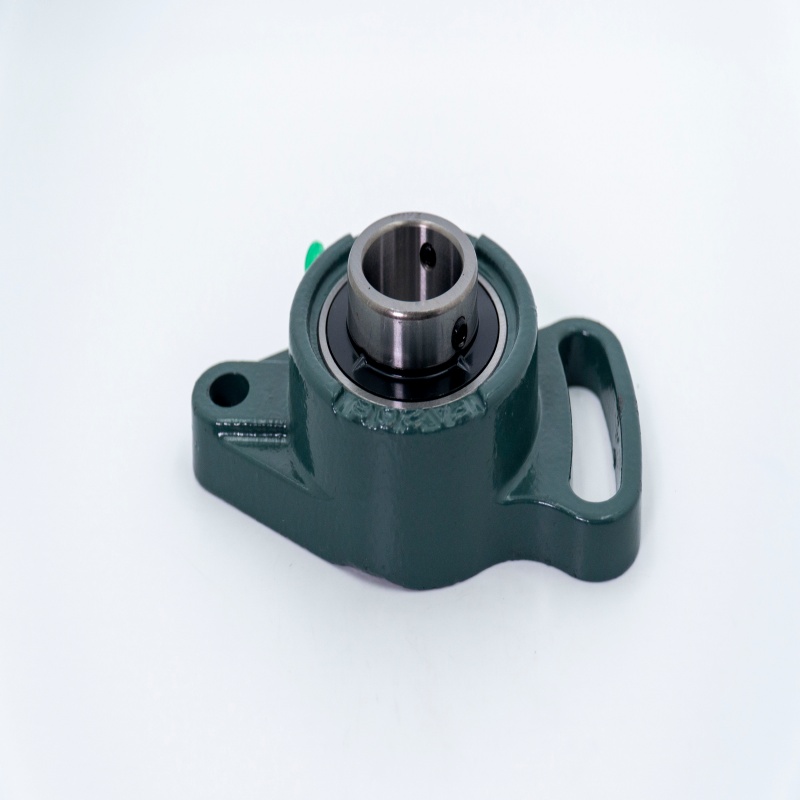

UCFA211-34
