GEEW200ES

کروی سادہ بیرنگ ، جسے مشترکہ بیئرنگ بھی کہا جاتا ہے ، میکانی اجزاء ہیں جو منسلک حصوں کے مابین کونیی غلط فہمی اور دوغلا پن یا گھومنے والی حرکتوں کو ایڈجسٹ کرنے کے لئے انفرادی طور پر ڈیزائن کیے گئے ہیں۔ معیاری بال یا رولر بیئرنگ کے برعکس ، ان میں مماثل کروی بیرونی انگوٹھی کے اندر ایک دائمی شکل کی سلائیڈنگ رابطے کی سطح (اندرونی انگوٹھی) شامل ہوتی ہے۔ یہ ڈیزائن بیک وقت متعدد سمتوں میں نقل و حرکت کی اجازت دیتا ہے۔

درخواست جمع کروائیں

کروی سادہ اثر

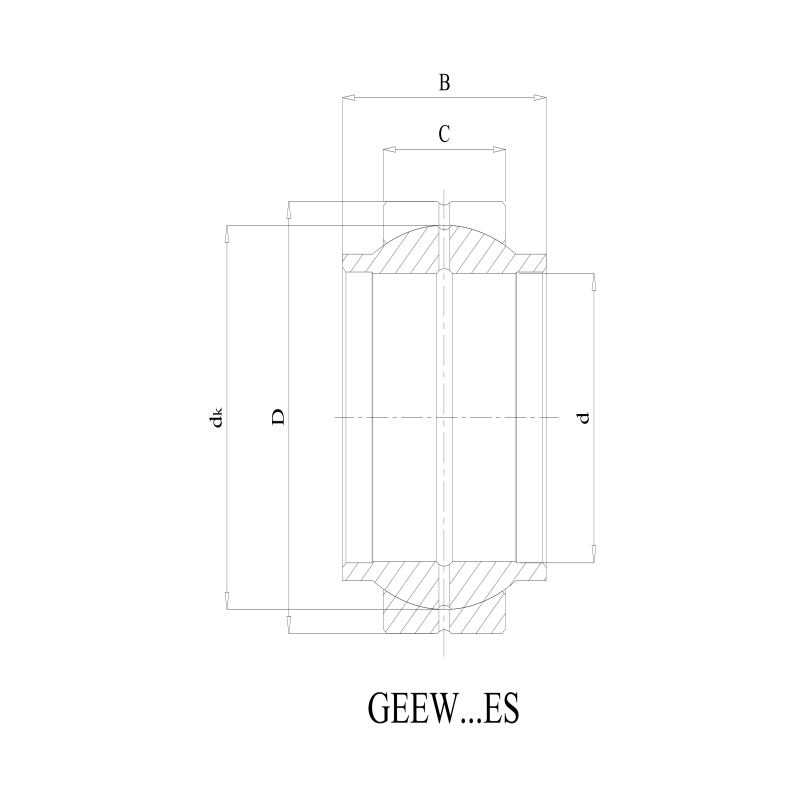

آئی ایس او	GEEW200ES
بور قطر	d	200 ملی میٹر
قطر کے باہر	D	290 ملی میٹر
چوڑائی	B	200 ملی میٹر
چوڑائی بیرونی رنگ	C	100 ملی میٹر
بنیادی متحرک بوجھ کی درجہ بندی	Dyn.c	1272 KN
بنیادی جامد بوجھ کی درجہ بندی	stat.co	6360 KN
ریس وے قطر اندرونی رنگ	dk	250 ملی میٹر
بڑے پیمانے پر اثر	32.1 کلوگرام

ساخت

ہمارے کروی سادہ بیرنگ دو بنیادی اجزاء پر مشتمل ہیں:

اندرونی رنگ:اندرونی انگوٹھی میں ایک محدب کروی بیرونی قطر کی خصوصیات ہے جو سلائیڈنگ سطح کے طور پر کام کرتی ہے۔
بیرونی رنگ:بیرونی انگوٹھی میں مماثل مقعر کروی کروی بور ہوتا ہے۔ قسم پر منحصر ہے ، بیرونی رنگ آسان ہوسکتی ہے (ہاؤسنگز کو دبانے کے ل)) ، ایک فلانج (شعاعی مقام کے لئے) کی خصوصیت کی جائے ، یا لازمی پنڈلی (چھڑی کے آخر کی قسم) شامل کریں۔ سلائیڈنگ رابطے کی سطحیں عام طور پر پہننے کو کم سے کم کرنے اور کارکردگی کو بہتر بنانے کے ل special خصوصی کم رگڑ کے استر یا سطح کے علاج کے ساتھ انجنیئر ہوتی ہیں۔

کلیدی خصوصیات

خود سیدھا کرنا:اہم جامد اور متحرک غلط فہمی (شافٹ ڈیفیلیکشن ، بڑھتے ہوئے غلطیاں) کو ایڈجسٹ کرتا ہے۔
اعلی بوجھ کی گنجائش:اعلی شعاعی بوجھ ، محوری بوجھ ، یا مختلف سمتوں میں مشترکہ بوجھ کا مقابلہ کرنے کے لئے انجنیئر۔
جھٹکا جذب:اثر کے بوجھ اور کمپن کو نم کرنے کی صلاحیت رکھتا ہے۔
کم بحالی کے اختیارات:بہت سی اقسام میں بحالی سے پاک آپریشن یا سخت حالات میں توسیعی خدمت کے وقفوں کے لئے مضبوط ، سیل لیس ڈیزائن یا سنکنرن مزاحم مواد شامل ہیں۔
ہموار تحریک:کم رگڑ سلائڈنگ سطحیں عین مطابق الفاظ کو یقینی بناتی ہیں۔
کمپیکٹ ڈیزائن:اسی طرح کے الفاظ کو حاصل کرنے والے متعدد بیرنگ کے مقابلے میں خلائی بچت۔

پرائمری ایپلی کیشن انڈسٹریز

انجینئرنگ کے ماحول کا مطالبہ کرنے میں کروی سادہ بیرنگ ناگزیر ہیں ، خاص طور پر میں:

آٹوموٹو اور ٹرانسپورٹیشن:معطلی کے نظام ، اسٹیئرنگ روابط ، ڈرائیوٹرینز۔
صنعتی مشینری:ہائیڈرولک سلنڈر ، مادی ہینڈلنگ کا سامان ، پیکیجنگ مشینری ، زرعی مشینری۔
تعمیر اور انجینئرنگ کا سامان:کھدائی کرنے والا بوم جوڑ ، کرین روابط ، لوڈرز۔
زراعت:ٹریکٹر ، کٹائی کرنے والے ، ہل۔
کان کنی:انتہائی بوجھ اور آلودگی کے تحت مشقوں ، کنویرز ، کولہوں کے لئے مضبوط بیرنگ۔
ہوا کی توانائی:پچ اور یاو سسٹم کو مختلف بوجھ اور موسمی حالات کے تحت وشوسنییتا کی ضرورت ہوتی ہے۔

مشینری اور ماحول میں عام ایپلی کیشنز

یہ بیئرنگ تنقیدی بیان کرنے والے نکات میں ضروری ہیں جیسے:

محور پوائنٹس:تعلق اسلحہ ، لیور اسمبلیاں۔
ہائیڈرولک/نیومیٹک سلنڈر:چھڑی کی آنکھیں اور کلیسیس۔
کنٹرول سسٹم:ایکٹوئٹرز ، روابط جس میں عین مطابق نقل و حرکت کی ضرورت ہوتی ہے۔
معطلی کے جوڑ:گاڑیوں اور سامان میں واضح جوڑ۔
سخت ماحول:دھول ، گندگی ، نمی ، اعلی/کم درجہ حرارت ، اور کیمیائی مادوں یا سمندری پانی (سنکنرن سے بچنے والے مختلف حالتوں کو بروئے کار لاتے ہوئے) کے ساتھ ماحول۔

ہمارا صحت سے متعلق انجینئرڈ کروی سادہ بیرنگ دنیا کے سب سے مشکل صنعتی چیلنجوں کے لئے قابل اعتماد الفاظ کے حل پیش کرتے ہیں۔
