7001 بی

کونیی رابطہ بال بیئرنگ (ACBBs) صحت سے متعلق انجنیئرڈ بیئرنگ یونٹ ہیں جو ہینڈل کے لئے منفرد طور پر ڈیزائن کیے گئے ہیں مشترکہ شعاعی اور محوری بوجھ، بیک وقت. معیاری گہری نالی بال بیرنگ کے برعکس ، وہ رابطے کے زاویوں (عام طور پر 15 ° سے 40 ° کے درمیان) کو شامل کرتے ہیں ، جس سے وہ ایک سمت میں کافی محوری قوتوں کی مدد کرنے کے قابل بناتے ہیں ، اکثر اعتدال پسند شعاعی قوتوں کے ساتھ۔ یہ مخصوص ڈیزائن پیچیدہ بوجھ کے حالات میں اعلی گھماؤ درستگی اور سختی کا مطالبہ کرنے والی ایپلی کیشنز کے لئے انہیں ناگزیر بناتا ہے۔

درخواست جمع کروائیں

کونیی رابطہ بال بیرنگ

آئی ایس او	7001 بی
گوسٹ	66101
بور قطر	d	12 ملی میٹر
قطر کے باہر	D	28 ملی میٹر
چوڑائی	B	8 ملی میٹر
بنیادی متحرک بوجھ کی درجہ بندی	C	2.97 KN
بنیادی جامد بوجھ کی درجہ بندی	C0	1.5 KN
حوالہ کی رفتار		17400 r/منٹ
رفتار کو محدود کرنا		13200 r/منٹ
بڑے پیمانے پر اثر	0.027 کلوگرام

ساخت اور ڈیزائن

کونیی رابطہ بال بیئرنگ کے بنیادی اجزاء میں شامل ہیں:
1. اندرونی اور بیرونی بجتی ہے:خاص طور پر مائل کندھوں کے ساتھ الگ الگ ریس ویز کی خصوصیت۔ رابطے کا زاویہ گیند اور ریس ویز کے مابین رابطے کے پوائنٹس اور اثر محور سے کھڑے ہوائی جہاز کے درمیان رابطے کے پوائنٹس کو جوڑنے والی لائن کے درمیان تشکیل پایا جاتا ہے۔
2. صحت سے متعلق گیندیں:اعلی درجے کے اسٹیل کی گیندیں بجتی کے درمیان بوجھ منتقل کرتی ہیں۔
3. کیج:رابطے اور رگڑ کو روکنے ، چکنائی کی زیادہ سے زیادہ تقسیم کو برقرار رکھنے اور آپریشن کے دوران گیندوں کی رہنمائی کے لئے گیندوں کو محفوظ طریقے سے جگہ دیتا ہے۔ پنجروں کو دبے ہوئے اسٹیل ، مشینی پیتل ، یا مضبوط پولیمر (جیسے جھانکنے کی طرح) سے بنایا جاسکتا ہے۔
4. مہر/شیلڈز (اختیاری):آلودگی سے بچائیں اور چکنا برقرار رکھیں۔ مطالبہ کرنے والے ماحول میں مہر بند مختلف حالتیں عام ہیں۔
سنگل قطار ACBBs محوری بوجھ کو بنیادی طور پر ایک سمت میں سنبھالتے ہیں۔ ڈوپلیکس سیٹ (ڈی بی: بیک ٹو بیک ، ڈی ایف: آمنے سامنے ، ڈی ٹی: ٹینڈم) اعلی بوجھ اور لمحات یا دوئدہ سازی محوری قوتوں کو سنبھالنے کے لئے دو یا زیادہ سنگل بیرنگ کو ایک ساتھ بڑھا کر تیار کیا گیا ہے۔

کلیدی خصوصیات اور کارکردگی کے فوائد

اعلی محوری بوجھ کی گنجائش:تھرسٹ بوجھ کے زیر اثر ایپلی کیشنز میں ایکسل۔
تیز رفتار صلاحیت:اسی طرح کے محوری بوجھ کے تحت ٹاپراد رولر بیئرنگ کے مقابلے میں بہتر داخلی جیومیٹری اور کیج ڈیزائن نمایاں طور پر زیادہ گھومنے والی رفتار کی اجازت دیتے ہیں۔
اعلی سختی اور سختی:عین مطابق جزو کی پوزیشننگ کو یقینی بناتے ہوئے ، خاص طور پر پری لوڈ کے تحت ، عیب اور اخترتی کے لئے بہترین مزاحمت فراہم کرتا ہے۔
کم رگڑ اور چلانے کی درستگی:اعلی صحت سے متعلق گریڈ کم سے کم ٹارک اور کمپن کے ساتھ ہموار آپریشن پیش کرتے ہیں۔
طویل خدمت زندگی:اعلی درجے کے مواد (جیسے ، ویکیوم ڈیگاسڈ اسٹیل) ، گرمی کا جدید علاج ، اور عین مطابق مینوفیکچرنگ کنٹرول کے ذریعے حاصل کیا گیا۔
بڑھتے ہوئے لچک:ڈوپلیکسنگ آپشنز مخصوص بوجھ ، لمحے اور سختی کی ضروریات کے لئے موزوں حل کو قابل بناتے ہیں۔

پرائمری ایپلی کیشنز اور صنعتیں

کونیی رابطہ بال بیرنگ متنوع شعبوں میں بنیادی اجزاء ہیں جو رفتار ، صحت سے متعلق ، اور مشترکہ بوجھ کی حمایت کا مطالبہ کرتے ہیں۔

مشین ٹول انڈسٹری:سی این سی مشینی مراکز ، گرائنڈرز ، لیتھس (تیز رفتار ، صحت سے متعلق) کے اسپنڈلز۔
آٹوموٹو:پہیے کے مرکز (خاص طور پر ڈوپلیکس سیٹ میں) ، ٹرانسمیشن ، ٹربو چارجرز ، الیکٹرک موٹرز ، اسٹیئرنگ سسٹم۔
ایرو اسپیس:جیٹ انجن لوازمات ، ہیلی کاپٹر ٹرانسمیشن ، کنٹرول سسٹم۔
پاور ٹرانسمیشن:گیئر بکس ، الیکٹرک موٹرز ، جنریٹر ، پمپ ، کمپریسرز۔
صنعتی آٹومیشن اور روبوٹکس:اعلی صحت سے متعلق روبوٹک جوڑ ، روٹری ٹیبلز ، لکیری موشن سسٹم۔
پمپ اور کمپریسرز:امپیلر شافٹ ، تیز رفتار کمپریسر اسپنڈلز۔
مادی ہینڈلنگ:کنویئر سسٹم جس میں صحت سے متعلق اور رفتار کی ضرورت ہوتی ہے۔
زرعی اور تعمیراتی مشینری:گیئر باکسز ، حتمی ڈرائیوز جہاں رفتار اور محوری بوجھ ایک ساتھ رہتے ہیں۔

درخواست کا ماحول

ACBBs مختلف مطالبہ کرنے والے ماحول میں غیر معمولی کارکردگی کا مظاہرہ کرتے ہیں ، بشمول:

تیز رفتار مشینری:بلند آر پی ایم ایس پر استحکام اور کم گرمی کی پیداوار کے لئے انجنیئر۔
صحت سے متعلق پوزیشننگ سسٹم:مشین ٹولز اور آٹومیشن میں سختی اور درستگی کی فراہمی۔
اہم محوری زور کے ساتھ درخواستیں:غالب غیر سمتل زوروں کو موثر انداز میں سنبھالنا۔
اعتدال سے اعلی آپریٹنگ درجہ حرارت:مناسب چکنائی یا چکنا کرنے والے نظام کے ساتھ۔ انتہائی ماحول کے لئے خصوصی تغیرات موجود ہیں۔
صاف ستھرا اعتبار سے آلودہ ماحول:سگ ماہی کے موثر حل (رابطہ مہر ، غیر رابطہ لیبرینتھ مہروں) کا استعمال کرتے ہوئے۔

نتیجہ

ہمارے کونیی رابطہ بال بیرنگ ایپلی کیشنز کا مطالبہ کرنے کے لئے کارکردگی کے عہد کی نمائندگی کرتے ہیں جس میں تیز رفتار ، اہم محوری زور اور شعاعی بوجھ کے بیک وقت انتظام کی ضرورت ہوتی ہے۔ صحت سے متعلق مواد ، جدید ڈیزائن ، اور سخت کوالٹی کنٹرول کے ساتھ انجنیئر ، وہ بے مثال سختی ، گھومنے والی درستگی اور توسیع شدہ خدمت کی زندگی کو فراہم کرتے ہیں۔ لاتعداد صنعتوں میں اپنی تنقیدی مشینری کی پیداوری ، کارکردگی اور وشوسنییتا کو بڑھانے کے لئے ہمارے ACBBs پر بھروسہ کریں۔

پچھلی خبریں

7001 سی

اگلی خبر

7001 AC

ہم سے رابطہ کریں

UCHA205

یوسی سیریز بیئرنگز اڈیپٹر آستینوں کے ساتھ معیاری ، وسیع پیمانے پر استعمال ہونے والے تکیا بلاک بال بیئرنگ یونٹوں کا حوالہ دیتے ہیں۔ ان کے بنیادی حصے میں ایک گہری نالی کی گیند ہے جس میں ایک کروی بیرونی قطر (ایس پی بی) شامل ہے جس کو کاسٹ آئرن ہاؤسنگ کے مماثل کروی بور میں فٹ ہونے کے لئے ڈیزائن کیا گیا ہے۔ میٹرک طول و عرض پر عمل کرتے ہوئے ، یہ سلسلہ ہے…

مزید پڑھیں 🡥

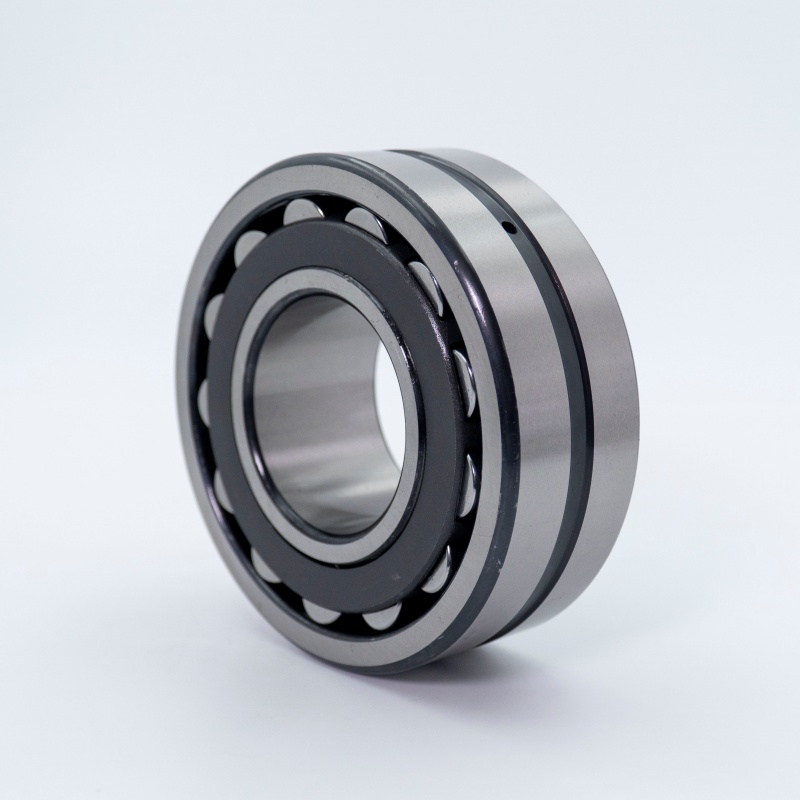

22219 کے سی ڈبلیو 33
