NU1008

Циліндричні роликові підшипники - це підшипники, що котяться, спеціально розроблені для розміщення високих радіальних навантажень. Їх ключові елементи прокатки - це циліндричні валики, які встановлюють лінійний контакт з доріжками. Ця конструкція робить їх надзвичайно ефективними для поводження з чистими радіальними силами, слугуючи критичними компонентами у величезному масиві промислових застосувань. Порівняно з кульковими підшипниками однакового розміру, вони пропонують значно більшу радіальну вантажопідйомність.

Подання запиту

Циліндричний валичний підшипник

ISO	NU1008
Госте	32108
Діаметр	d	40 мм
Зовнішній діаметр	D	68 мм
Ширина	B	15 мм
Основний динамічний рейтинг навантаження	C	14,9 кн
Основна статична оцінка навантаження	C0	15,4 кн
Еталонна швидкість		7200 r/хв
Обмежуюча швидкість		6000 r/хв
Вага	0,22 кг

Структура циліндричних роликових підшипників

Типовий циліндричний валичний підшипник складається з таких основних компонентів:
1. Зовнішнє кільце:Зазвичай має фіксовані ребра або фланці з однієї або обох боків, щоб забезпечити осьові вказівки для роликів.
2. Внутрішнє кільце:Також, як правило, є ребра або фланці для керівництва роликів. Залежно від конструкції, внутрішнє кільце може бути невід'ємним з реблами або відокремленими (полегшення кріплення).
3. Циліндричні валики:Циліндричні котячі елементи, які є основними компонентами, що переносять навантаження. Довжина ролика зазвичай трохи менша, ніж їх діаметр.
4. Клітка (фіксатор):Рівномірно відокремлює валики, заважає їм потерти один одного, і правильно їх спрямовує на доріжках. Матеріали клітки включають сталь, латунь або полімери (наприклад, поліамід/нейлон).

Характеристика циліндричних роликових підшипників

Висока радіальна навантаження:Дизайн контакту лінії дозволяє їм обробляти значно вищі радіальні навантаження, ніж кулькові підшипники одного розміру.
Висока радіальна жорсткість:Відмінна жорсткість у радіальному напрямку, що призводить до мінімальної деформації під навантаженням.
Низьке тертя:Низька стійкість до кочення сприяє високій ефективності.
Швидкісні можливості:Добре розроблені підшипники (особливо з легкими клітками) підходять для високої швидкості обертання.
Відокремленість:Багато типів (наприклад, NU, NJ Designs) мають відокремлені кільця (внутрішні та/або зовнішні), спрощуючи кріплення, демонтаж та обслуговування.
Обмежена ємність осьового навантаження:Як правило, може вмістити лише дуже маленькі осьові навантаження (залежно від конструкції ребер) або вимагати комбінації з іншими підшипниками для обробки осьових сил.

Застосування циліндричних роликових підшипників

Циліндричні роликові підшипники широко використовуються в додатках, що вимагають високої радіальної навантаження та жорсткості:

Електричні двигуни та генератори:Підтримка ротора.
Коробки передач та редуктори:Підтримка валів передач.
Прокатні млини:Робочий рулон і резервне рулони.
Насоси та компресори:Підтримка валів.
Вібраційні екрани:Поводження з вібраційними навантаженнями.
Будівельна техніка:Кільця для екскаваторів, кранів.
Вітрові турбіни:Основні підшипники вала.
Шпиндели верстатів:Де висока жорсткість і точність є критичними.
Друкарня:Підтримка циліндрів.

Преміум-якості циліндричні роликові підшипники забезпечують важливу надійність місії, де максимальна радіальна вантажопідйомність не підлягає обороту.

Попередні новини

NU1009

Наступна новина

NU1007

Зв’яжіться з нами

Супутні продукти

K3x5x7

Голкові роликові підшипники використовують циліндричні валики з співвідношенням довжини до діаметру, що перевищує 4: 1. Ця «голкоподібна» геометрія дозволяє виняткову радіальну вантажопідйомність у надзвичайно компактних перерізах, забезпечуючи чудову ефективність простору порівняно з кульковими підшипниками еквівалентних розмірів.

Читати більше 🡥

UCT212

Підшипники серії UC відносяться до стандартизованих, широко використовуваних блок-підшипників блок-подушки з рукавами адаптера. У їх суті лежить глибокий підшипник кульки з сферичним зовнішнім діаметром (SPB), призначеним для вписування у відповідний сферичний отвір корпусу чавуну. Дотримуючись метричних розмірів, ця серія є…

Читати більше 🡥

UCC209

Читати більше 🡥

7003 б

Кутові контактні кулькові підшипники (ACBB)-це точні інженерні підшипники, одночасно розроблені для обробки комбінованих радіальних та осьових навантажень. На відміну від стандартних підшипників глибоких канавок, вони містять контактні кути (як правило, від 15 ° до 40 °), що дозволяє їм підтримувати значні осьові сили в одному напрямку, часто поряд із помірними радіальними силами. Це ...

Читати більше 🡥

Geg6e

Сферичні звичайні підшипники, також відомі як суглобові підшипники, є механічними компонентами, унікальними для розміщення кутової нерівності та коливальних або обертових рухів між з'єднаними частинами. На відміну від стандартних кульових або роликових підшипників, вони мають сферично сформовану ковзаючу контактну поверхню (внутрішнє кільце), артикулюючим у відповідному сферичному зовнішньому кільці. Цей дизайн ...

Читати більше 🡥

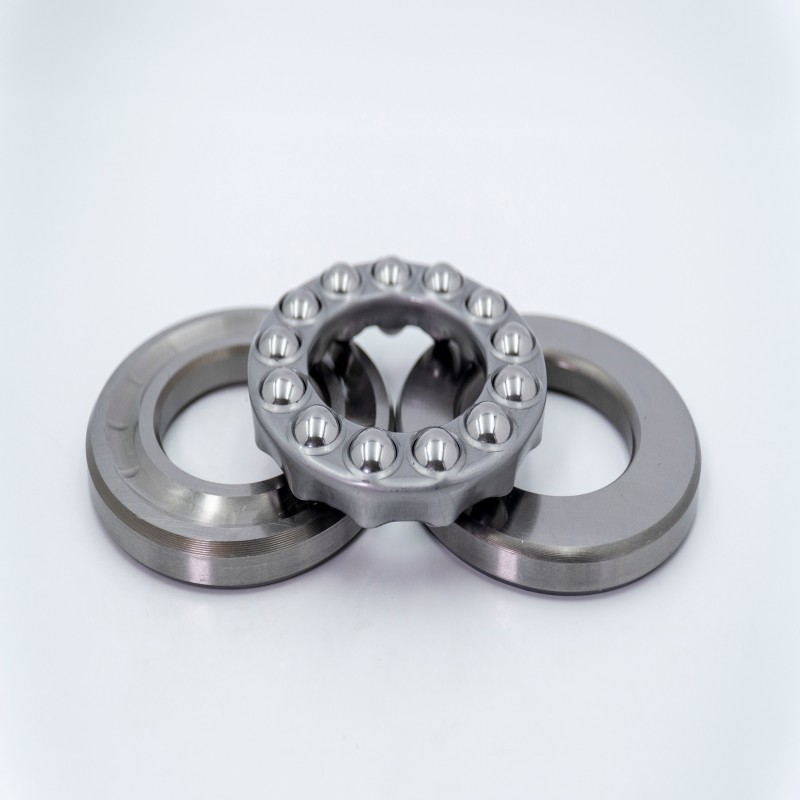

51318
