Категорія

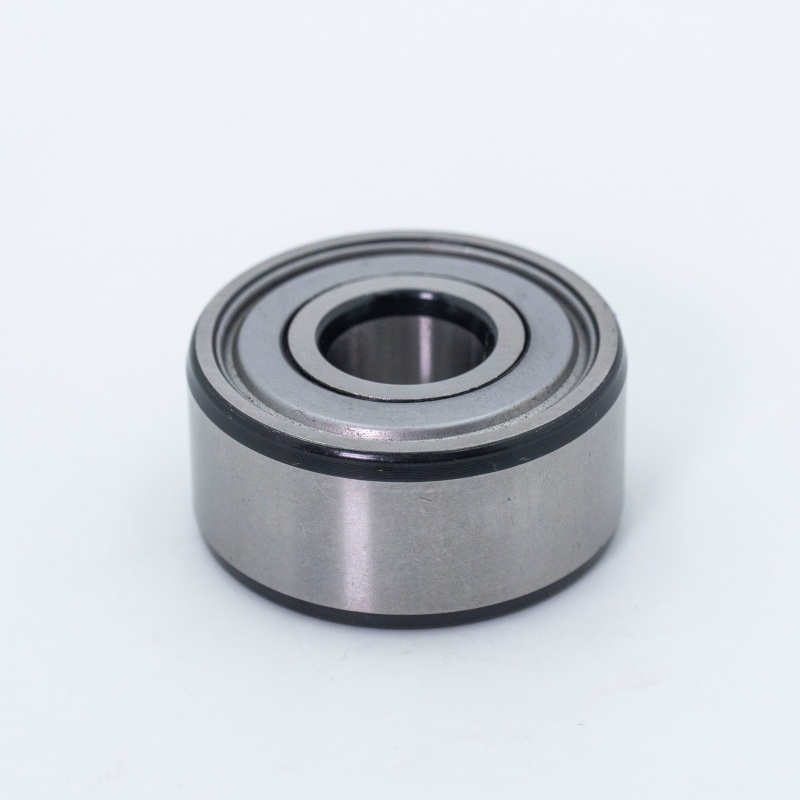

3305 2rs
Подвійний рядок кутових контактних кульових підшипників - це спеціалізований тип котячого підшипника, що характеризується тим, що має Два ряди сталевих кульок Розташований між доріжками внутрішнього та зовнішнього кільця, з доріжками зміщення відносно один одного вздовж осі підшипника. Ця конструкція змушує контактну лінію між кульками та доріжками формувати кут (кут контакту) з радіальною площиною підшипника. Існування цього кута контакту є ключовим для того, щоб дозволити цим підшипникам одночасно підтримують радіальні та осьові навантаження. Порівняно з одноразовими кутовими контактними кульковими підшипниками, конструкція подвійного ряду пропонує значно більшу вантажопідйомність (особливо осьові навантаження) та жорсткість.
Двомісний кутовий контактний підшипник
| ISO | 3305 2rs | |
| Гончак | 3056305 2rs | |
| Діаметр | d | 25 мм |
| Зовнішній діаметр | D | 62 мм |
| Ширина | B | 25,4 мм |
| Основний динамічний рейтинг навантаження | C | 18,7 кн |
| Основна статична оцінка навантаження | C0 | 12,5 кн |
| Еталонна швидкість | 4500 r/хв | |
| Обмежуюча швидкість | 6000 r/хв | |
| Масовий підшипник | 0,35 кг | |
Характеристики двоярусних кутових кульових підшипників
- Висока вантажопідйомність:Два ряди кульок суттєво збільшують як радіальну, так і осьову (особливо двонаправлену осьову) навантажувальну здатність підшипника.
- Висока жорсткість:Структура подвійного рядка забезпечує чудову жорсткість та стабільність у моменти перекидання або комбінованих навантажень, що забезпечує більшу стійкість до деформації.
- Двонаправлена підтримка осьового навантаження:Це найвизначніша перевага подвійних рядків кутових кульових підшипників. Один підшипник може підтримувати осьові навантаження з Обидва напрямки (наприклад, ліворуч і праворуч), зберігаючи високу точність та жорсткість. Немає необхідності поєднувати підшипники з одним рядком для досягнення двонаправленої підтримки.
- Висока точність бігу:Виготовлений за стандартами високої точності, забезпечуючи плавні та точні ротаційні показники.
- Компактність:Незважаючи на те, що вони мали два ряди кульок, їхня конструкція, як правило, більш компактна, ніж використання комбінації двох спинних або віч-на-віч-парних підшипників, що зберігають кріпильне місце.
- Спрощена установка:Як інтегральний блок, установка простіша, ніж парні підшипники одно рядків, і забезпечує заздалегідь визначений зазор або стан попереднього завантаження.
- Попереднє налаштування:Багато стандартних підшипників з двома рядками постачаються з оптимізованим попереднім навантаженням (легким або середнім) для найкращого балансу жорсткості, точності роботи та терміну служби.
Класифікація підшипників з двома рядками кутових контактних кульок
- Подвійний рядок кутових підшипників контактних кульок в першу чергу класифікується на основі їх контактного кута та функцій дизайну:
- За допомогою кута контакту:
- Кут контакту 15 °:Акцент на високошвидкісній здатності; підходить для помірних осьових навантажень, але високошвидкісних вимог.
- 25 ° кут контакту (найпоширеніший):Пропонує збалансовану комбінацію радіальної/осьової навантаження, жорсткості та швидкості; Найпоширеніший тип.
- 30 °/40 ° Кут контакту:Фокусується на високій осьовому навантаженні та жорсткості; підходить для переважно осьових навантажень на відносно нижчих швидкостях.
- За структурною конструкцією:
- Стандартний тип:Суцільне зовнішнє кільце і відокремлене внутрішнє кільце (часто з фланцями або реберами). Найпоширеніший дизайн (наприклад, 3300, 3200 серії).
- Герметичний/екранований тип:Оснащений контактними гумовими ущільнювачами (RS/2RS) або неконтактними щитами (ZZ/2Z) для середовищ, що потребують захисту від пилу, вологи або утримання мастила.
- Фланцеве зовнішнє кільце:Зовнішнє кільце має фланець для легкого осьового позиціонування та спрощеного встановлення.
- Конічний отвір:Внутрішнє кільце має конічний отвір для зазору/регулювання попереднього завантаження за допомогою осьового зміщення.
- Високе навантаження/спеціальні конструкції:Наприклад, внутрішні або зовнішні кілець з подвійним розворотом (наприклад, близько 3200 серій), оптимізовані для розподілу контактних напружень для подальшого підвищення ємності осьового навантаження.
- За розміром серії:Класифіковані відповідно до стандартів серії ISO (наприклад, 32, 33 серії), що вказує на різні співвідношення ширини до діаметра.
- За допомогою кута контакту:
Застосування подвійного рядка кутових підшипників контакту
Використовуючи свою високу жорсткість, точність та здатність обробляти двонаправлену тягу, двонаправлені підшипники кутового контакту з двома рядами широко використовуються в додатках, що потребують підтримки комбінованих навантажень (особливо двонаправлених осьових сил та перекидання моментів) та вимогливості високої обертальної точності. Приклади включають:
- Шпиндели верстатів:Підшипники для шпинделів у токарних верстатах, фрезерних машинах, шліфувальних машинах тощо, де вони є одним із найпоширеніших застосувань.
- Коробки передач:Підтримка вихідних валів у редукторах планетарних передач та промислових коробках передач (часто вимагає осьової стійки та нахилу моменту).
- Промислові насоси:Підтримка валів у відцентрових насосах, гвинтових насосах тощо, обробка радіальних та двонаправлених осьових навантажень.
- Будівництво/сільськогосподарська техніка:Вали проїжджають, убивні кільця.
- Друкарня:Підшипники циліндрів, що вимагають високої точності та плавної роботи.
- Пластикові та гумові машини:Підтримка гвинта в екструдерах, підшипники рулону в календерах/змішувачах.
- Шанувальники/вентилятори:Підтримка ротора у високошвидкісних вентиляторів.
- Автомобільний:Обмежені високоефективні програми (наприклад, висококласні підшипники вивільнення зчеплення), але рідше, ніж однорядні або чотирибальні контактні підшипники через обмеження простору.
- Роботні суглоби.
Примітка: Ми пропонуємо широкий спектр підшипників з двома рядами кутових кульових підшипників. Будь ласка, зв'яжіться з нами, щоб вибрати оптимальний підшипник для ваших конкретних вимог до застосування (величина та напрямок завантаження, швидкість, вимоги до точності, монтажний простір, умови навколишнього середовища тощо).
