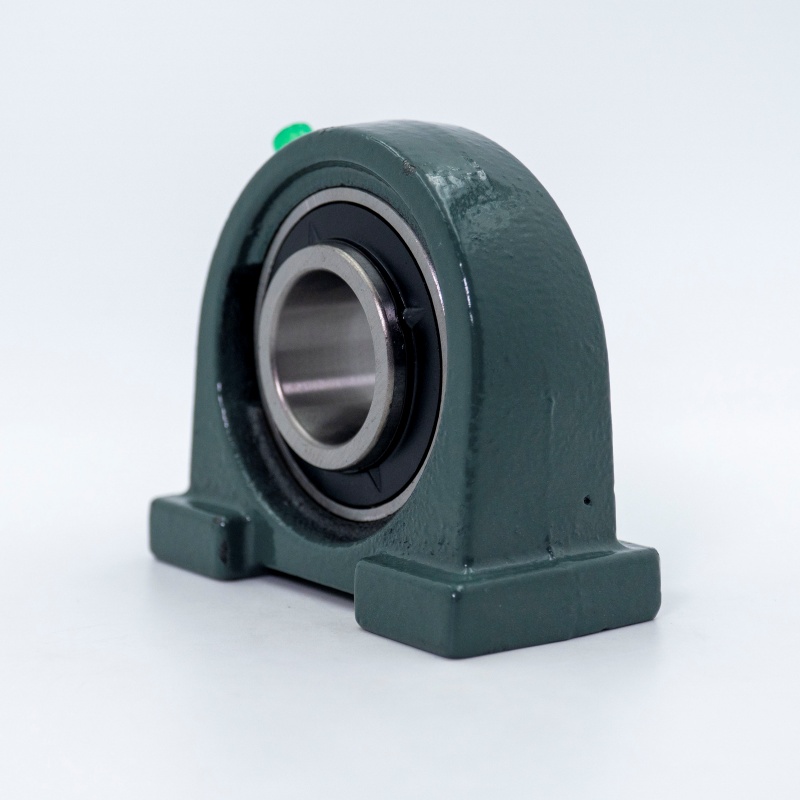

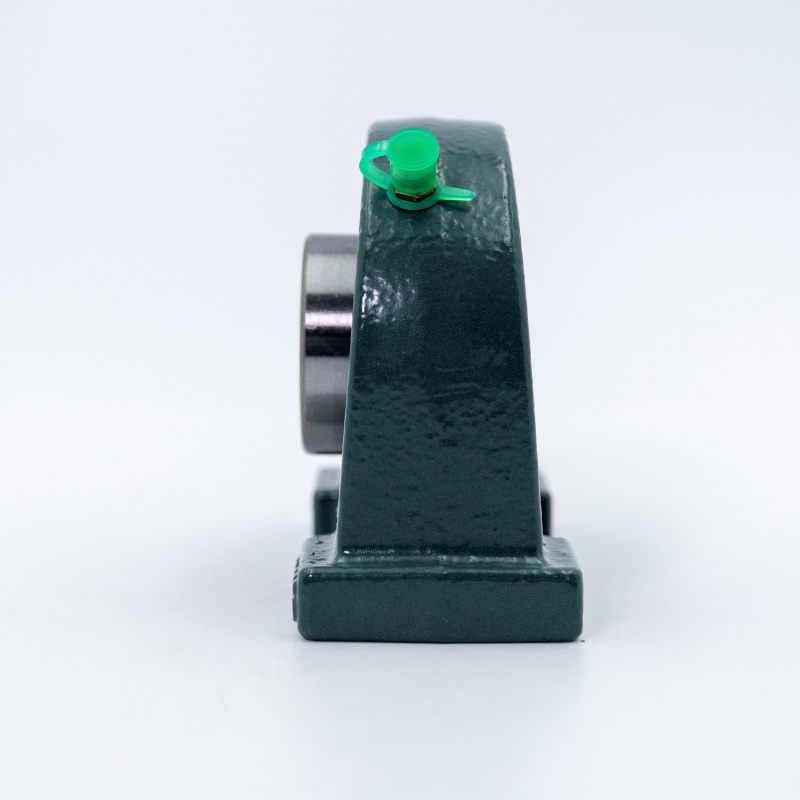

UCPA 210
UC serisi rulmanları, standartlaştırılmış, yaygın olarak kullanılan Adaptör kollu yastık blok top yatağı birimleri. Özünde, bir Küresel dış çap (SPB) Bir dökme demir gövdenin eşleşen küresel deliğine sığacak şekilde tasarlanmıştır. Bağlı metrik boyutlar, bu seri özellikle yüksek yük kapasitesi, basit kurulum ve güvenilir performans gerektiren endüstriyel uygulamalar için tasarlanmıştır.
UC Serisi Rulmanlar

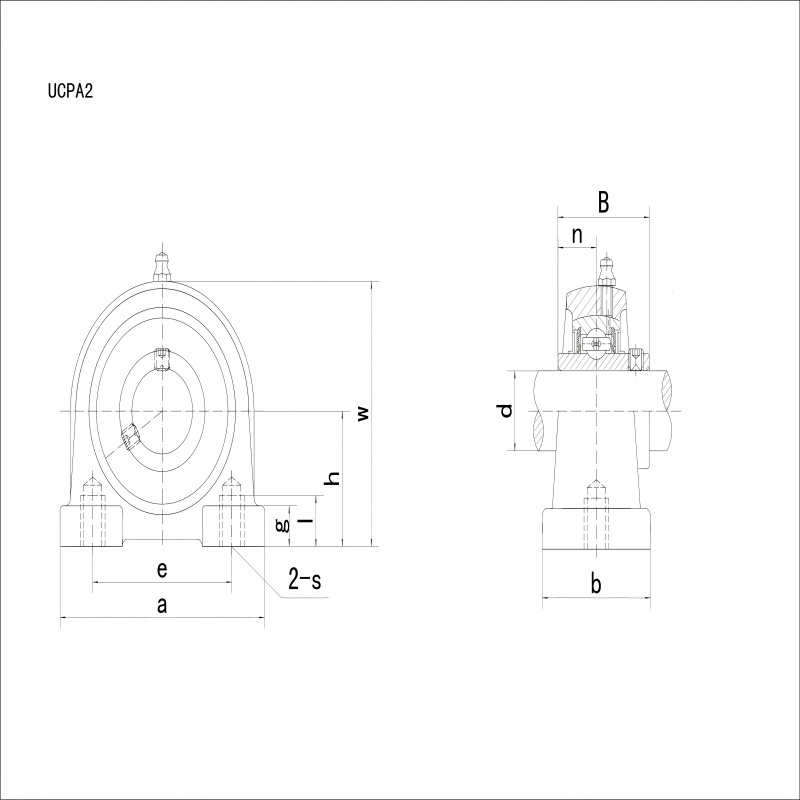

| ISO | UCPA 210 | |
| Yatak Hayır. | UC 210 | |
| Konut | PA210 | |
| Delik | d | 50 mm |
| Mesafe montaj tabanına merkez çizgisi küre. oturma çapı | h | 57.2 mm |
| Konut uzunluğu | a | 130 mm |
| Montaj Delikleri Mesafesi | e | 94 mm |
| Konut genişliği | b | 64 mm |
| Cıvata boyutu | S | M16 |
| Montaj deliği diş derinliği | I | 25 mm |
| Konut Ayak Yüksekliği | g | 14 mm |
| Konut yüksekliği | w | 116 mm |
| İç halkanın genişliği | B | 51.6 mm |
| Mesafe ön taraf/rulman merkezi | n | 19 mm |
| Kütle yatağı | 2.556 kg | |
UC serisi rulmanlarının yapısı
Tipik bir UC rulman ünitesi aşağıdaki anahtar bileşenleri içerir:
- Yastık Bloğu Muhafazası:Tipik olarak gri dökme demir veya sünek demirden (örneğin, UC-P eki) yapılmış, montaj delikleri (plummer blok tabanı, cıvata delikleri veya dokunmuş deliklerle), sağlam destek ve stabilite sağlar.
- Dış küresel derin oluk bilyalı rulman:Yatak, standart bir silindirik şafta (örn. Tolerans H7) sığacak şekilde tasarlanmış bir iç halkaya sahiptir. Dış halkası bir küresel dış yüzey Bu konutun küresel deliğinde oturuyor.
- Sızdırmazlık Düzenlemesi:Kirleticilerin, kir ve nemin girişini etkili bir şekilde önlemek için her iki tarafta (genellikle NBR veya FKM gibi kauçuk) contalarla donatılmıştır.
- Kilitleme cihazı:Öncelikle bir adaptör kolu (eksantrik veya para çekme tipi) bir kilit somunu ve yıkayıcı ile birleştirilir. Bu benzersiz mekanizma, rulmanın sürtünme kullanarak şafta sıkıca sabitlenmesini sağlar, montaj ve sökme işlemlerini büyük ölçüde basitleştirir. (Not: Bazı UC varyantları konik bir adaptör manşonuyla konik bir delik iç halka kullanır).
UC serisi rulmanlarının temel özellikleri
- Kendi Kendini Uyumlama Yeteneği:Dış halka ve muhafaza deliği arasındaki küresel uyum, yatağın uyum sağlamasını sağlar küçük şaft yanlış hizalama (tipik olarak ± 3 ° 'ye kadar), kurulum hatalarını veya şaft sapmasını telafi eder.
- Kolay kurulum ve bakım:Önceden monte edilmiş birim tasarımı, adaptör manşonu kilitleme sistemi ile birleştirildiğinde Son derece hızlı ve araçsız Silindirik şaftlara montaj/sökme, kesinti ve bakım maliyetlerini en aza indirme.
- Üstün Sızdırmazlık:Standart contalar, sert ortamlara karşı mükemmel koruma sağlar ve yatak ömrünü uzatır.
- Sağlam Yük Kapasitesi:Sağlam Dökme Demir Muhafaza ve Derin Olup Ball Rulman İnşaatı İyi radyal yük kapasitesi ve ılımlı eksenel yük kapasitesi.
- Geniş uyumluluk ve değiştirilebilirlik:Küresel olarak yedek parçaların değiştirilmesi ve tedarik etme kolaylığı sağlayarak ISO metrik standartlarına (IS) üretilmiştir.
UC serisi rulmanlarının uygulamaları
Dayanıklılık, kullanım kolaylığı ve güvenilir performansları sayesinde UC rulmanları çok çeşitli endüstri ve uygulamalarda bulunur:
- Tarım Makineleri (traktörler, biçerdöverler, ekiciler)
- Taşıma Ekipmanı (Kemer Konveyörleri, Silindir Konveyörleri)
- Havalandırma ve HVAC Sistemleri (hayranlar)
- Malzeme İşleme Makineleri
- İnşaat ekipmanı
- Yiyecek ve içecek işleme hatları
- Tekstil makineleri
- Genel Endüstriyel Sürücüler (Motorlar, Şanzımanlar, Kasnaklar)
UC serisi rulmanları seçmek, seçim yapmak anlamına gelir Güvenilirlik, maliyet etkinliği ve operasyonel verimlilik.
