NU1013
Silindirik silindir yatakları, yüksek radyal yükleri barındırmak için özel olarak tasarlanmış yuvarlanma rulmanlarıdır. Anahtar haddeleme elemanları, yarış yollarıyla doğrusal temas eden silindirik silindirlerdir. Bu tasarım, çok çeşitli endüstriyel uygulamalarda kritik bileşenler olarak hizmet veren saf radyal kuvvetlerin işlenmesinde son derece etkili olmasını sağlar. Aynı boyuttaki bilyalı rulmanlarla karşılaştırıldığında, önemli ölçüde daha yüksek radyal yük taşıma kapasitesi sunarlar.
Silindirik silindir yatağı
| ISO | NU1013 | |
| Гост | 32113 | |
| Delik | d | 65 mm |
| Dış Çap | D | 100 mm |
| Genişlik | B | 18 mm |
| Temel dinamik yük derecesi | C | 26 KN |
| Temel Statik Yük Derecesi | C0 | 31.7 KN |
| Referans hızı | 4700 R/Dk | |
| Sınırlayıcı Hız | 4000 R/Dk | |
| Ağırlık | 0.51 kg | |
Silindirik silindir yataklarının yapısı
- Tipik bir silindirik silindir yatağı aşağıdaki ana bileşenlerden oluşur:
- Dış Halka:Genellikle silindirler için eksenel rehberlik sağlamak için bir veya her iki tarafta sabit kaburga veya flanşlar içerir.
- İç halka:Ayrıca tipik olarak silindir rehberliği için kaburga veya flanşlar vardır. Tasarıma bağlı olarak, iç halka kaburgalarla entegre olabilir veya ayrılabilir (montajı kolaylaştırır).
- Silindirik silindirler:Çekirdek yük taşıyan bileşenler olan hassas zemin silindirik haddeleme elemanları. Rulo uzunluğu genellikle çaplarından biraz daha azdır.
- Kafes (Tutucu):Silindirleri eşit olarak ayırır, birbirlerine sürtünmelerini önler ve yarış yollarında doğru bir şekilde yönlendirir. Kafes malzemeleri arasında çelik, pirinç veya polimerler (örn. Poliamid/naylon) bulunur.
Silindirik silindir yataklarının özellikleri
- Yüksek radyal yük kapasitesi:Çizgi temas tasarımı, aynı boyutlu bilyalı rulmanlardan önemli ölçüde daha yüksek radyal yükleri kullanmalarını sağlar.
- Yüksek radyal sertlik:Radyal yönde mükemmel sertlik, yük altında minimal deformasyona neden olur.
- Düşük Sürtünme:Düşük haddeleme direnci yüksek verimliliğe katkıda bulunur.
- Yüksek hızlı özellik:İyi tasarlanmış rulmanlar (özellikle hafif kafeslerle) yüksek dönme hızları için uygundur.
- Ayrılabilirlik:Birçok tip (örneğin, Nu, NJ tasarımları) ayrılabilir halkalar (iç ve/veya dış), montaj, sökme ve bakımı basitleştirir.
- Sınırlı eksenel yük kapasitesi:Genellikle sadece çok küçük eksenel yükleri (kaburga tasarımına bağlı olarak) barındırabilir veya eksenel kuvvetleri idare etmek için diğer yataklarla kombinasyon gerektirebilir.
Silindirik silindir yataklarının uygulamaları
Silindirik silindir yatakları, yüksek radyal yük kapasitesi ve sertlik gerektiren uygulamalarda yaygın olarak kullanılmaktadır:
- Elektrikli motorlar ve jeneratörler:Rotor desteği.
- Şanzımanlar ve azaltıcılar:Dişli mili desteği.
- Rolling Fills:İş rulosu ve yedek rulo takozları.
- Pompalar ve kompresörler:Şaft desteği.
- Titreşimli ekranlar:Titreşimli yüklerin kullanımı.
- İnşaat Makineleri:Ekskavatörlerde, vinçlerde eğik halkalar.
- Rüzgar türbinleri:Ana şaft yatakları.
- Takım Tezgahı Miller:Yüksek sertlik ve hassasiyetin kritik olduğu yerlerde.
- Baskı Makineleri:Silindir desteği.
Premium kaliteli silindirik silindir rulmanları, maksimum radyal yük kapasitesinin pazarlık edilemediği durumlarda kritik kritik güvenilirliği sağlar.
Bize Ulaşın
İlgili Ürünler
UCFL213-41
UC serisi rulmanları, adaptör manşonlarına sahip standart, yaygın olarak kullanılan yastık bloğu bilyalı rulman birimlerini ifade eder. Çekirdeğinde, bir dökme demir gövdenin eşleşen küresel deliğine sığacak şekilde tasarlanmış küresel bir dış çap (SPB) içeren derin bir oluk bilyalı rulman vardır. Metrik boyutlara bağlı olarak, bu seri…
30219
Konik silindir yatağı, aynı anda birleşik radyal ve ağır tek yönlü eksenel yükleri işlemek için tasarlanmış hassas bir haddeleme elemanı yatağıdır. Adı konik geometrisi anahtardır ve bu kombine yükleri verimli bir şekilde yönetmesini ve aktarmasını sağlar.
51328
İtme bilyalı rulmanları, eksenel yükleri sadece işlemek için tasarlanmış rulolardır. Tasarımları, bir şaft yıkayıcı (sıkı halka), muhafaza rondelası (gevşek halka) ve oluklu yarış yollarına sahip bir balo kafes düzeneğine sahiptir ve minimum sürtünme ile verimli eksenel kuvvet iletimi sağlar. Radyal yükler için uygun değildir.
UCP315-46
UC serisi rulmanları, adaptör manşonlarına sahip standart, yaygın olarak kullanılan yastık bloğu bilyalı rulman birimlerini ifade eder. Çekirdeğinde, bir dökme demir gövdenin eşleşen küresel deliğine sığacak şekilde tasarlanmış küresel bir dış çap (SPB) içeren derin bir oluk bilyalı rulman vardır. Metrik boyutlara bağlı olarak, bu seri…
UCHA215-47
UC serisi rulmanları, adaptör manşonlarına sahip standart, yaygın olarak kullanılan yastık bloğu bilyalı rulman birimlerini ifade eder. Çekirdeğinde, bir dökme demir gövdenin eşleşen küresel deliğine sığacak şekilde tasarlanmış küresel bir dış çap (SPB) içeren derin bir oluk bilyalı rulman vardır. Metrik boyutlara bağlı olarak, bu seri…

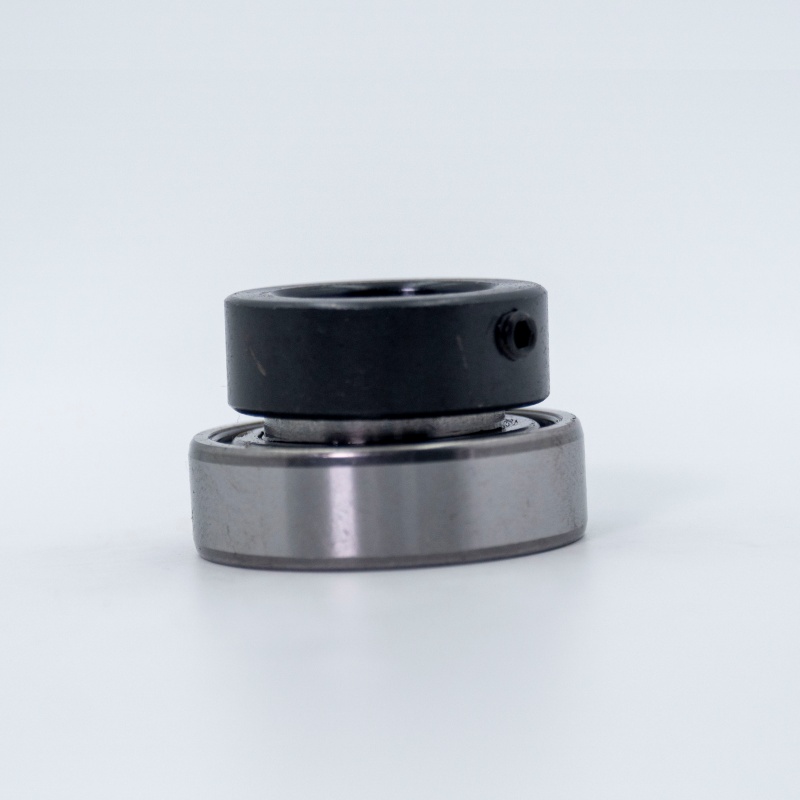

SA207-22
