3200 ZZ
Çift sıra açısal temas top rulmanları İki sıra çelik top İç ve dış halka yarışları arasında, yarış yollarıyla düzenlenmiş birbirine göre ofset yatak ekseni boyunca. Bu tasarım, toplar ve yarış yolları arasındaki temas hattının bir açı (temas açısı) rulman radyal düzlemi ile. Bu temas açısının varlığı, bu rulmanların aynı anda radyal ve eksenel yükleri destekleyin. Tek sıra açısal temas bilyalı rulmanlarla karşılaştırıldığında, çift sıra tasarımı önemli ölçüde daha yüksek yük taşıma kapasitesi (özellikle eksenel yükler) ve sertlik sunar.
Çift sıra açısal temas topu yatağı
| ISO | 3200ZZ | |
| Gost | 3056200 ZZ | |
| Delik | d | 10 mm |
| Dış Çap | D | 30 mm |
| Genişlik | B | 14 mm |
| Temel dinamik yük derecesi | C | 4.45 KN |
| Temel Statik Yük Derecesi | C0 | 2.58 KN |
| Referans hızı | 9600 R/Dk | |
| Sınırlayıcı Hız | 13200 R/Dk | |
| Kütle yatağı | 0.051 kg | |
Çift Sıralı Açısal Kontak Top rulmanlarının özellikleri
- Yüksek yük kapasitesi:İki sıra top, rulmanın hem radyal hem de eksenel (özellikle iki yönlü eksenel) yük kapasitesini önemli ölçüde arttırır.
- Yüksek sertlik:Çift sıra yapı, devrilme momentleri veya kombine yükler altında üstün sertlik ve stabilite sağlar ve deformasyona karşı daha fazla direnç sağlar.
- İki yönlü eksenel yük desteği:Bu, çift sıra açısal temas bilyası rulmanlarının en belirgin avantajıdır. Tek bir yatak, eksenel yükleri destekleyebilir Her iki yön (örneğin, sol ve sağ) Yüksek doğruluk ve sertliği korurken. İki yönlü destek elde etmek için tek satır rulmanları eşleştirmeye gerek yoktur.
- Yüksek Koşu Doğruluğu:Pürüzsüz ve hassas dönme performansı sağlayarak yüksek hassasiyet standartlarına göre üretilmiştir.
- Kompaktlık:İki sıra topa sahip olmasına rağmen, tasarımları genellikle iki arka arkaya veya yüz yüze eşleştirilmiş tek sıra rulmanların bir kombinasyonunu kullanmaktan daha kompakttır.
- Basitleştirilmiş kurulum:Entegre bir ünite olarak, kurulum eşleştirilmiş tek sıra rulmanlardan daha basittir ve önceden belirlenmiş bir boşluk veya ön yük koşulu sağlar.
- Ön yük ayarı:Birçok standart çift sıra açısal temas rulmanı, en iyi sertlik, çalışma doğruluğu ve servis ömrü dengesi için optimize edilmiş bir ön yük (ışık veya orta) ile birlikte verilir.
Çift Sıralı Açısal Kontak Top rulmanlarının sınıflandırılması
- Çift sıra açısal temas bilyalı rulmanları öncelikle temas açısına ve tasarım özelliklerine göre sınıflandırılır:
- Temas açısıyla:
- 15 ° temas açısı:Yüksek hızlı kabiliyete vurgu; Orta eksenel yükler ancak yüksek hızlı gereksinimler için uygundur.
- 25 ° temas açısı (en yaygın olan):Radyal/eksenel yük kapasitesi, sertlik ve hızın dengeli bir kombinasyonunu sunar; En yaygın kullanılan tip.
- 30 °/40 ° Temas açısı:Yüksek eksenel yük kapasitesi ve sertliğine odaklanır; Nispeten düşük hızlarda ağırlıklı olarak eksenel yükler için uygundur.
- Yapısal Tasarımla:
- Standart Tür:Katı dış halka ve ayrılabilir iç halkalar (genellikle flanşlar veya kaburgalarla). En yaygın tasarım (ör. 3300, 3200 serisi).
- Mühürlü/korumalı tip:Toz, neme veya yağlayıcı tutmaya karşı koruma gerektiren ortamlar için temas kauçuk contalar (RS/2R) veya temassız kalkanlar (ZZ/2Z) ile donatılmıştır.
- Flanşlı dış halka:Dış halka, kolay eksenel konumlandırma ve basitleştirilmiş kurulum için bir flanş içerir.
- Konik delik:İç halka, eksenel yer değiştirme ile temizleme/ön yükleme ayarlaması için konik bir deliğe sahiptir.
- Yüksek Yük/Özel Tasarımlar:Eksenel yük kapasitesini daha da arttırmak için temas gerilimi dağılımı için optimize edilmiş çift bölünmüş iç veya dış halkalar (örneğin, bazı 3200 seri tasarımlar) gibi.
- Boyut serisine göre:ISO Dimension Serisi standartlarına (örn. 32, 33 serisi) göre sınıflandırılır, bu da farklı genişlik / çap oranlarını gösterir.
- Temas açısıyla:
Çift Sıralı Açısal Kontak Balo Yataklarının Uygulamaları
Yüksek sertlikleri, hassasiyetleri ve çift yönlü itme kabiliyetinden yararlanarak, çift sıra açısal temas bilyalı rulmanları, kombine yükler (özellikle çift yönlü eksenel kuvvetler ve devirme momentleri) için destek gerektiren ve yüksek dönme doğruluğu talep eden uygulamalarda yaygın olarak kullanılır. Örnekler şunları içerir:
- Takım Tezgahı Miller:Torlanlar, freze makineleri, taşlama makineleri vb.
- Şanzımanlar:Gezegensel dişli redüktörlerinde ve endüstriyel şanzımanlarda çıkış şaftları için destek (genellikle eksenel itme ve eğim momenti desteği gerektirir).
- Endüstriyel pompalar:Santrifüj pompalarda, vida pompalarında vb. Şaft desteği, radyal ve çift yönlü eksenel yükleri kullanır.
- İnşaat/Tarım Makineleri:Tahrik milleri, döner halkalar.
- Baskı Makineleri:Yüksek hassasiyet ve düzgün çalışma gerektiren silindir yatakları.
- Plastik ve Kauçuk Makineleri:Ekstrüdlerde vida desteği, takvimlerde/mikserlerde rulo ruloları.
- Hayranlar/üfleyiciler:Yüksek hızlı fanlarda rotor desteği.
- Otomotiv:Sınırlı yüksek performanslı uygulamalar (örneğin, üst düzey debriyaj salım rulmanları), ancak boşluk kısıtlamaları nedeniyle tek sıra veya dört noktalı temaslı rulmanlardan daha az yaygındır.
- Robot eklemleri.
Not: Çok çeşitli çift sıra açısal temas bilyası rulmanları sunuyoruz. Özel uygulama gereksinimleriniz için optimum yatağı seçmek için lütfen bizimle iletişime geçin (yük büyüklüğü ve yönü, hız, doğruluk gereksinimleri, montaj alanı, çevre koşulları vb.).
Bize Ulaşın
İlgili Ürünler

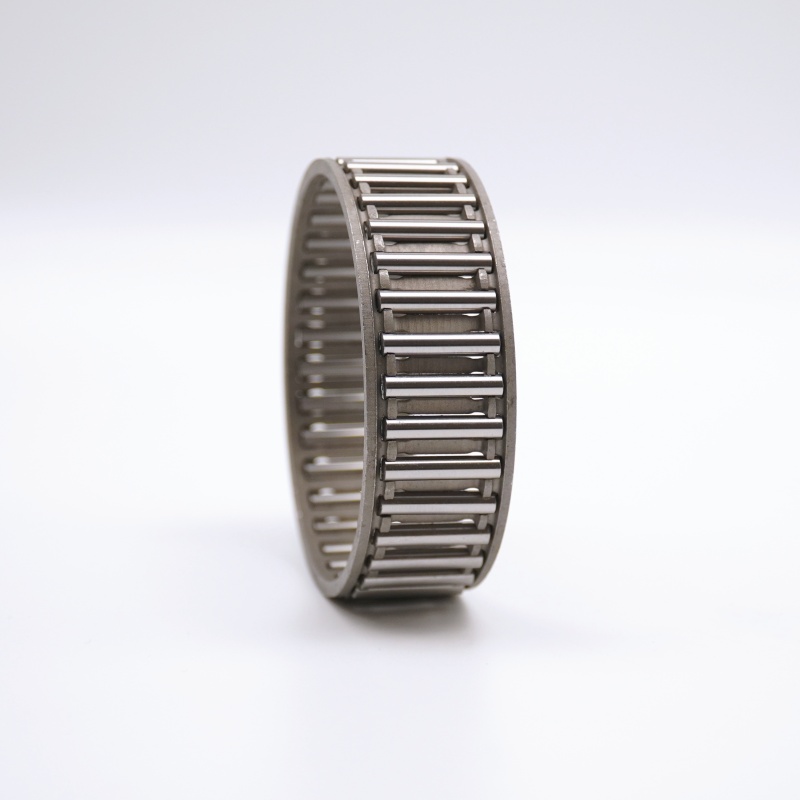

K30x35x17
