23034 CAW33
Küresel bir silindir yatağı, zorlu çalışma koşullarında mükemmel olmak için tasarlanmış oldukça tasarlanmış bir haddeleme elemanı yatağıdır. Tanımlayıcı özelliği onun Kendini hizalama yeteneği. Montaj hataları, şaft sapması veya temel yerleşmesinden kaynaklanan (tipik olarak 1,5 ° - 3 ° 'ye kadar), şaft ve muhafaza arasındaki yanlış hizalamayı otomatik olarak telafi eder. Bu benzersiz yetenek onları ağır yükleri, şok yüklerini ve bazı esnekliklerin kaçınılmaz olduğu durumları içeren uygulamalar için ideal bir çözüm haline getirir.
Küresel silindir yatağı
| ISO | 23034 CAW33 | |
| Gost | 3003134 H | |
| Delik | d | 170 mm |
| Dış Çap | D | 260 mm |
| Genişlik | B | 67 mm |
| Temel dinamik yük derecesi | C | 608 KN |
| Temel Statik Yük Derecesi | C0 | 1080 KN |
| Referans hızı | 900 R/Dk | |
| Sınırlayıcı Hız | 1200 R/Dk | |
| Kütle yatağı | 13.29 kg | |
Yapısal tasarım
Yatak dört temel bileşenden oluşur:
- İç halka:Silindir rehberliği için kaburga ile iki yarış yoluna sahiptir.
- Dış Halka:İçbükey küresel bir yarış yolu zemine sahiptir. Bu yarış yolunun eğriliğinin merkezi, taşıma merkezine denk geliyor ve kendi kendine hizalamayı sağlıyor.
- Silindirler:Simetrik veya asimetrik olan namlu şeklinde (küresel) silindirler, eğim ve dönüşe izin veren dış halkanın küresel yolu içinde serbestçe yuvarlanır.
- Kafes:Silindirleri konumlandırır ve ayırır, sürtünme ve yönlendirme dönüşünü en aza indirir. Kafesler tipik olarak preslenmiş çelik veya işlenmiş pirinçten yapılmıştır. Yatak, yüksek yük kapasitesi için iki sıra silindir bulunur.
Temel özellikler
- Üstün Öz-Higning:Önemli şaft yanlış hizalamasını tolere eder, yatağı kenar stresi ve erken başarısızlıktan korur, hizmet ömrünü uzatır.
- Olağanüstü Yük Kapasitesi:Namlu silindirleri, küresel dış yarış yolu ile büyük bir temas alanı korur, bu da çok yüksek radyal yük kapasitesi ve orta çift yönlü eksenel yük kullanımı sağlar.
- Sağlamlık ve şok direnci:Sağlam inşaat, ağır yükleri, darbe yüklerini ve titreşimleri etkili bir şekilde işler.
- Optimize edilmiş iç geometri:Verimli silindir kılavuzu, hatta stres dağılımı, düşük sürtünme ve daha serin çalışma sıcaklıkları sağlar.
- Bakım kolaylığı (konik delik tasarımı):Konik delikli ve adaptör manşonlarına sahip versiyonlar, omuzsuz silindirik şaftlarda kolay montaj ve sökmeyi kolaylaştırır.
Tipik uygulamalar
Küresel silindir yatakları, birçok ağır endüstrideki ve zorlu ortamlarda işp'lerdir:
- Ağır Makineler: Madencilik ekipmanı (kırıcılar, değirmenler), metalurjik bitkiler (haddeleme değirmenleri), çimento üretimi (çiğ fabrikalar, fırınlar).
- Malzeme Kullanımı: Titreşimli ekranlar, büyük konveyörler, kova asansörleri.
- Güç üretimi: Rüzgar türbin şanzımanları, hidroelektrik bitkiler, dişli redüktörleri.
- Diğer sektörler: Kağıt makineleri, deniz tahrik sistemleri, demiryolu aks kutuları (belirli tasarımlar), destek silindirleri ve genel endüstriyel tahrik mili desteği.
Bize Ulaşın
İlgili Ürünler

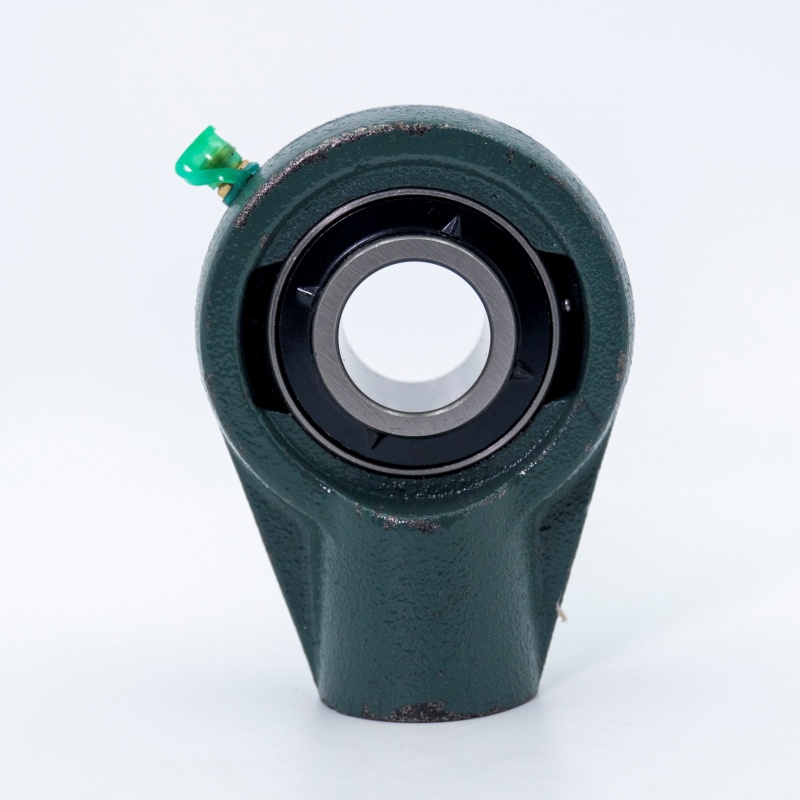

UCHA211-32
