Kategorya
Gez279es
Ang mga spherical plain bearings, na kilala rin bilang magkasanib na mga bearings, ay mga mekanikal na sangkap na natatanging idinisenyo upang mapaunlakan ang angular misalignment at oscillating o umiikot na paggalaw sa pagitan ng mga konektadong bahagi. Hindi tulad ng karaniwang bola o roller bearings, nagtatampok sila ng isang spherically shaped sliding contact surface (panloob na singsing) na articulate sa loob ng isang pagtutugma ng spherical panlabas na singsing. Ang disenyo na ito ay nagbibigay -daan para sa paggalaw sa maraming direksyon nang sabay -sabay.
Spherical plain tindig

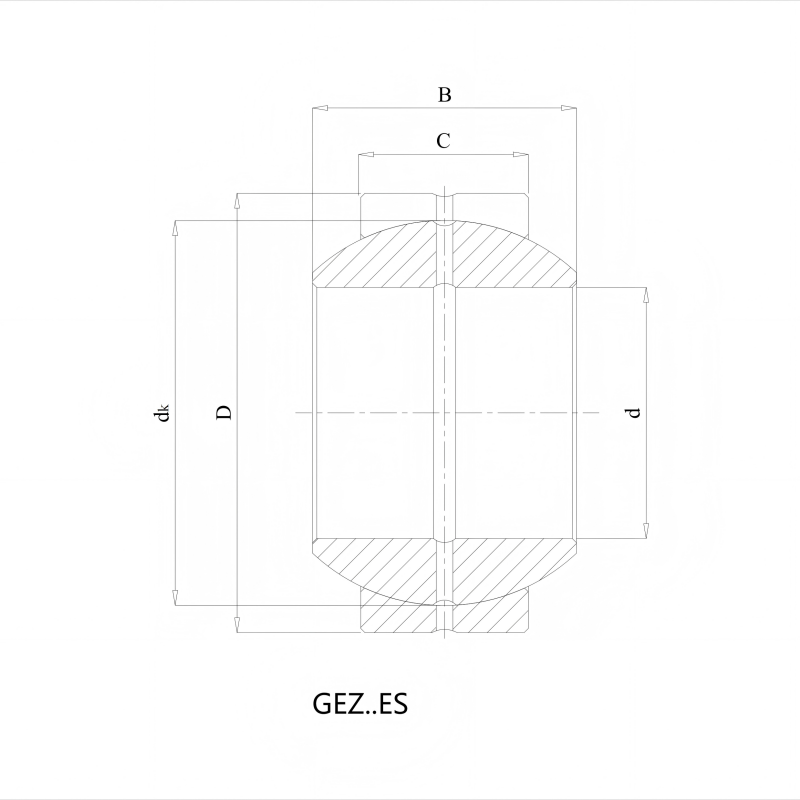

| ISO | Gez279es | |
| Bore diameter | d | 11 pulgada |
| Sa labas ng diameter | D | 16.5 pulgada |
| Lapad | B | 8.25 pulgada |
| Lapad na panlabas na singsing | C | 6.875 pulgada |
| Pangunahing dinamikong rating ng pag -load | Dyn.C | 5250 kn |
| Pangunahing static na rating ng pag -load | Stat.co | 15700 KN |
| Raceway diameter panloob na singsing | DK | 14.843 pulgada |
| Ang dimensyon ng chamfer ay nanganak | R1s | 0.043 pulgada |
| Dimensyon ng Chamfer na panlabas na singsing | R2S | 0.043 pulgada |
| Mass bear | 110.8 kg | |
Istraktura
Ang aming spherical plain bearings ay binubuo ng dalawang pangunahing sangkap:
- Panloob na singsing:Nagtatampok ang panloob na singsing ng isang convex spherical panlabas na diameter na kumikilos bilang sliding surface.
- Panlabas na singsing:Ang panlabas na singsing ay may isang pagtutugma ng malukot na spherical bore. Depende sa uri, ang panlabas na singsing ay maaaring simple (para sa pagpindot sa mga housings), nagtatampok ng isang flange (para sa lokasyon ng radial), o isama ang isang integral shank (uri ng end end). Ang mga sliding contact na ibabaw ay karaniwang inhinyero na may mga espesyal na mababang-friction linings o mga paggamot sa ibabaw upang mabawasan ang pagsusuot at pagbutihin ang pagganap.
Mga pangunahing katangian
- Align sa sarili:Nakatanggap ng makabuluhang static at dynamic na misalignment (shaft deflection, mounting error).
- Mataas na kapasidad ng pag -load:Inhinyero upang mapaglabanan ang mataas na mga naglo -load ng radial, mga naglo -load ng ehe, o pinagsamang naglo -load sa iba't ibang direksyon.
- Shock Absorption:May kakayahang damping epekto ng mga naglo -load at panginginig ng boses.
- Mga pagpipilian sa mababang pagpapanatili:Maraming mga uri ang nagtatampok ng matatag, walang seal na disenyo o mga materyales na lumalaban sa kaagnasan para sa operasyon na walang pagpapanatili o pinalawak na agwat ng serbisyo sa malupit na mga kondisyon.
- Makinis na paggalaw:Ang mga mababang ibabaw ng sliding na ibabaw ay matiyak ang tumpak na articulation.
- Compact Design:Ang pag-save ng espasyo kumpara sa maraming mga bearings na nakakamit ng katulad na articulation.
Pangunahing industriya ng aplikasyon
Ang spherical plain bearings ay kailangang -kailangan sa hinihingi na mga kapaligiran sa engineering, lalo na sa:
- Automotiko at Transportasyon:Mga sistema ng suspensyon, mga link ng pagpipiloto, drivetrains.
- Pang -industriya na Makinarya:Hydraulic cylinders, kagamitan sa paghawak ng materyal, makinarya ng packaging, makinarya ng agrikultura.
- Kagamitan sa Konstruksyon at Teknolohiya:Ang mga kasukasuan ng boom ng excavator, mga link sa crane, mga loader.
- Agrikultura:Mga traktor, ani, araro.
- Pagmimina:Ang mga matatag na bearings para sa mga drills, conveyor, crushers sa ilalim ng matinding naglo -load at kontaminasyon.
- Enerhiya ng hangin:Ang mga sistema ng pitch at yaw na nangangailangan ng pagiging maaasahan sa ilalim ng iba't ibang mga naglo -load at mga kondisyon ng panahon.
Karaniwang mga aplikasyon sa makinarya at kapaligiran
Ang mga bearings na ito ay mahalaga sa mga kritikal na puntos ng articulate tulad ng:
- Mga puntos ng pivot:Mga Arms ng Linkage, Lever Assemblies.
- Hydraulic/pneumatic cylinder:Rod mga mata at clevises.
- Mga Sistema ng Kontrol:Mga Actuator, mga link na nangangailangan ng tumpak na paggalaw.
- Mga kasukasuan ng suspensyon:Articulated joints sa mga sasakyan at kagamitan.
- Malupit na mga kapaligiran:Ang mga kapaligiran na may alikabok, dumi, kahalumigmigan, mataas/mababang temperatura, at pagkakalantad sa mga kemikal o tubig sa dagat (paggamit ng mga variant na lumalaban sa kaagnasan).
Ang aming katumpakan-engineered spherical plain bearings ay nag-aalok ng maaasahang mga solusyon sa articulation para sa pinakamahirap na pang-industriya na hamon sa mundo.
