Kategorya
2213
Ang self-align na mga bearings ng bola ay nakatayo para sa kanilang natatanging kakayahang awtomatikong magbayad para sa angular misalignment sa pagitan ng baras at pabahay. Ang misalignment na ito ay maaaring magmula mula sa pagpapalihis ng baras, pag -mount ng mga error, o pag -areglo ng pundasyon. Hindi tulad ng mga karaniwang bearings, ang mga uri ng pag-align sa sarili ay nag-aalok ng higit na kakayahang umangkop sa pagpapatakbo, pagbabawas ng mga konsentrasyon ng stress na humantong sa napaaga na pagkabigo sa hinihingi na mga aplikasyon.
Pag-align ng bola sa sarili

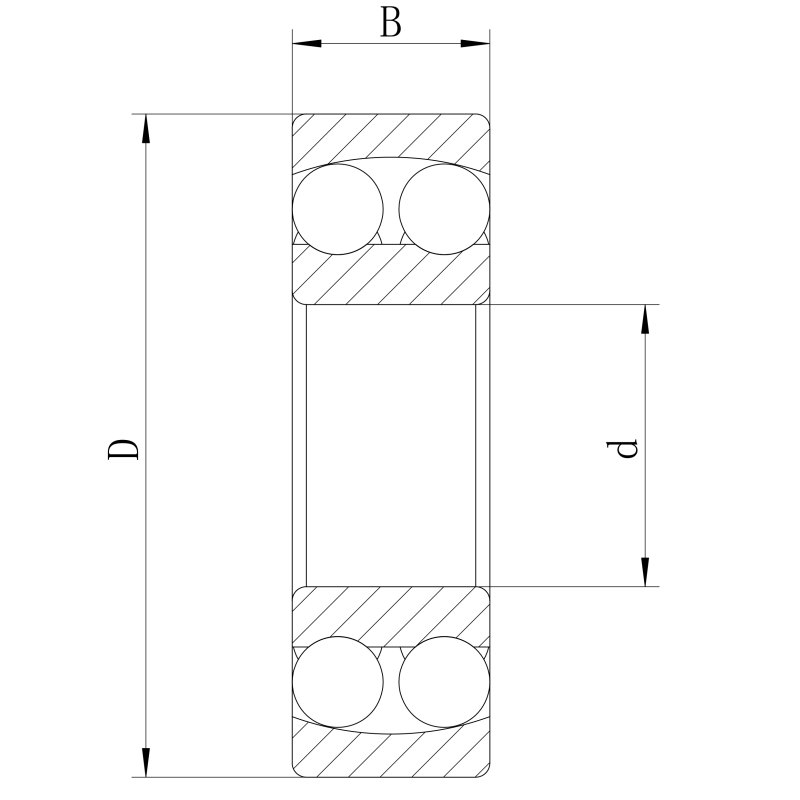

| ISO | 2213 | |
| Gost | 1513 | |
| Bore diameter | d | 65 mm |
| Sa labas ng diameter | D | 120 mm |
| Lapad | B | 31 mm |
| Pangunahing dinamikong rating ng pag -load | C | 26.1 Kn |
| Pangunahing static na rating ng pag -load | C0 | 9.7 Kn |
| Mass bear | 1.45 kg | |
Istraktura
- Nagtatampok ang mga bearings na ito ng isang natatanging disenyo ng dual-path:
- Dalawang hilera ng bola:Gumabay sa loob ng a Spherical Raceway machined sa panlabas na singsing. Ang spherical na ibabaw na ito ay ang susi sa kakayahan sa pagkakahanay sa sarili.
- Panloob na singsing:Naglalaman ng dalawang malalim na groove raceways upang mapaunlakan ang mga bola.
- Cage:Karaniwan na gawa sa pinindot na bakal o pinalakas na polimer, epektibong naghihiwalay at nagpoposisyon ng mga bola para sa makinis na pag -ikot sa ilalim ng iba't ibang mga kondisyon ng pag -align. Ang konstruksyon na ito ay nagbibigay -daan sa panloob na singsing, bola, at hawla upang mag -pivot na may kaugnayan sa spherical panlabas na singsing, na nagpapagana ng pagwawasto ng pagkakahanay.
Mga pangunahing katangian at pakinabang
- Awtomatikong pag-align sa sarili:Maaaring tiisin ang angular misalignment na karaniwang hanggang sa 5 hanggang 3 degree (Depende sa laki/disenyo), makabuluhang binabawasan ang stress sa mga sangkap na nagdadala at katabing mga istraktura.
- Nabawasan ang alitan at pagsusuot:Ang pag -compensate para sa misalignment ay nagpapababa ng alitan at hindi pantay na pamamahagi ng pag -load, na humahantong sa mas mababang temperatura ng operating at mas mahabang buhay ng serbisyo.
- Mataas na bilis ng pagganap:May kakayahang paghawak ng mataas na bilis ng pag -ikot dahil sa disenyo ng kanilang pagdadala ng bola at na -optimize na panloob na geometry.
- Katatagan:Inhinyero upang mapaglabanan ang mga mapaghamong kondisyon tulad ng katamtaman Vibration at shock load.
- Pakikipagpalitan:Kadalasan ang dimensionally mapagpapalit na may karaniwang malalim na mga bearings ng bola ng groove, pinasimple ang mga pag -upgrade kung saan ang misalignment ay isang isyu.
Karaniwang Mga Aplikasyon: Mga Industriya at Kalikasan
Ang mga self-align na bearings ng bola ay mahalaga kung saan man ang pag-iilaw ng baras, pag-mount ng mga kawastuhan, o pag-aayos ng istruktura ay maaaring mangyari:
- Paghahawak ng Materyal:Ang mga sistema ng conveyor, mga balde ng mga bucket, mga conveyor ng tornilyo (pagharap sa alikabok, labi, iba't ibang mga naglo -load).
- AGRICULTURE & FARMING MACHINERY:Ang mga traktor, pinagsasama, mga ani (nakalantad sa dumi, kahalumigmigan, panginginig ng boses, at pagkabigla).
- Ventilation & Air Handling:Mga tagahanga, blower, HVAC system (operating sa medium hanggang mataas na bilis).
- Pang -industriya Driveshafts:Lalo na sa mga pag -setup na may maraming tindig ay sumusuporta sa madaling kapitan ng maling pag -aalsa.
- Off-Highway & Construction:Mga kagamitan sa mobile na nagtatrabaho sa hindi pantay na lupain.
- Mga Proseso ng Proseso:Mga Mixer, Agitator.
- Makinarya ng tela:Ang mga seksyon na nangangailangan ng pagpapaubaya para sa pagpapalihis ng baras.
Nag -excel sila sa mga kapaligiran na nagpapakita ng katamtamang alikabok, kahalumigmigan, panginginig ng boses, at iba't ibang temperatura. Ang kanilang kakayahang awtomatikong ayusin Ginagawa ang mga ito na kailangang -kailangan kapag ang tumpak na pag -align ng baras ay hindi maaaring garantisado o paglilipat sa panahon ng operasyon. Ang aming [Yueheng tindig] na nakahanay sa sarili na mga bearings ng bola ay ginawa sa eksaktong mga pamantayan, tinitiyak higit na mahusay na pagganap, pinalawak na tibay, at nabawasan ang pagpapanatili ng downtime Para sa iyong kritikal na makinarya.
