Ge55ES

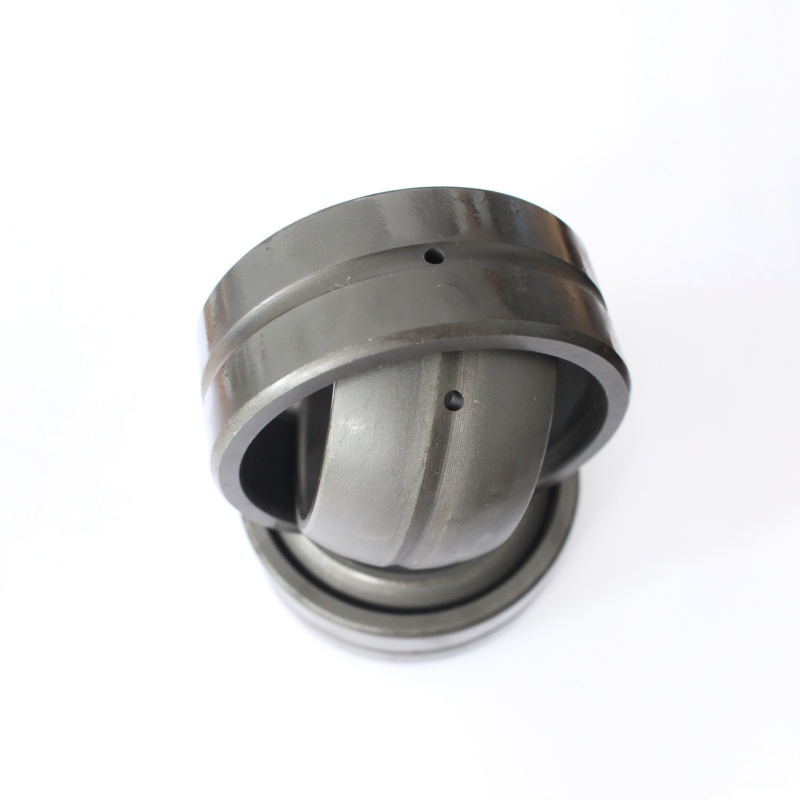

Bilelikdäki teňňeler hökmünde tanalýan sferik açyk perişler, birikdirilen bölekleriň burçly gabat gelmegi we yrgyldamagy ýerleşdirmek ýa-da aýlamak hereketlerini ýerleşdirmek üçin ajaýyp eser öndürýän ajaýyp mehaniki şkaflardir. Adaty top ýa-da rolikli podşipniklerden tapawutly, sferiki şerti gurşawynda gabat gelýän sferik konfeksiýa ýüzüni (içki halka) şekillendirýär. Bu dizaýn bir wagtyň özünde köp ugurda hereket etmäge mümkinçilik berýär.

Haýyşy tabşyrmak

Sferiki düzlük pyýada

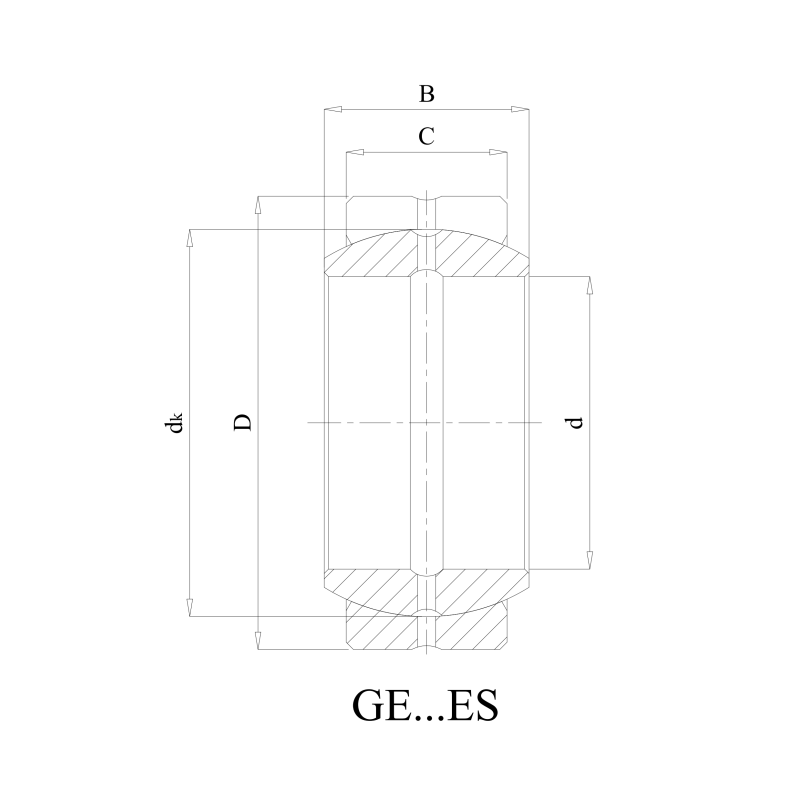

Od	Ge55ES
Bore diametri	d	55 mm
Diametri daşarda	D	85 mm
Ini	B	40 mm
Ini halka halka	C	32 mm
Esasy dinamiki ýük reýtingi	Din.c	120 kn
Esasy statiki ýük reýtingi	Stat.co	600 kn
Raceerway diametri içki halka	dk	74 mm
Çamferim ölçegi	R1s	0,6 mm
"Chamfer" ölçegleri	R2	1 mm
Köpçülikleýin göteriji	0.94 kg

Gurluşy

Sferiki düzlük podşipniklerimiz iki başlangyç bölekden durýar:

Içki halka:Içki halka, süýşýän ýer hökmünde konweks sfera sfera süýşýän diametri hereket edýär.
Daşarky halka:Daşarky halka gabat gelýän konkaw sferik gamçy bar. Görnüşine baglylykda, daşky halkany ýönekeý bolup biler (öýjükleri (Radial ýerleşişi üçin) Arlandyny (Radal ýer üçin) Flan The Bitan ýer üçin (Rodyň ahyrky görnüş) goşulyşygy düzüň. Siňenok aragatnaşyk ýüzüleri adatça geýimi azaltmak we öndürijiligi ýokarlandyrmak üçin ýörite pes gribitratlar ýa-da üstaşyr bejerişler bilen inneletýär.

Açyk aýratynlyklar

Öz-özüni deňleşdirmek:Möhüm statiki we dinamiki mislilik hasaplanýar (Şafet ýakan, gurýan ýalňyşlyklar).
Ýokary ýük kuwwaty:Ýokary radiwa ýükleri, ýa-da dürli ugurlarda birleşdirilen ýokary radiýa ýükleri ýa-da birleşdirilen ýükleri birleşdirmek.
Şok siňdirmegi:Täsir edýän ýükleriň we yrgylmagyna täsir edip biler.
Nessageasyz tehniki wariantlar:Köp sanly positaşsyz, möhürleýji dizaýn, sealsyz dizaýnlary ýa-da positsyz dizaýnlary ýa-da petikli enjamlar üçin petikli amallar ýa-da giňeldilen hyzmat aralyklary üçin poslama çöli materiallary ýa-da poslama çöli materiallar.
Gaýgysyz hereket:Pes sürtülme süýşýän süýşýän ýerleri takyk artikulýasiýa üpjün edilmegini üpjün edýär.
Ykjam dizaýn:Şuňa meňzeş artikulýasiýa ýetmek üçin birnäçe podşiplik bilen deňeşdirilende boş ýer tygşytlamak.

Esasy programma pudaklary

Sperikaly düzlük podşipnikleri, esasanam in engineeringenerçilik şertlerini talap etmek üçin aýrylyp bilinmez:

Awtoulag we transport:Iberiş ulgamlary, baglanyşyklary dolandyrýar, hereketlendiriji.
Senagat tehnikasy:Gidrawlikic silindrler, müşderilen işlemek enjamlary, Gamat tehnika, Oba hojalygy tehnikasy.
Gurluşyk we in engineeringenerçilik enjamlary:Ekskawator bogunlary, kranlaryň baglanyşygy, ýükleýjileri.
Oba hojalygy:Trackserli kärdeşleri, hasyly.
Magdançylyk:Burçlar, konweýerler, konweýerler, aşa ýükler we hapalanan ýerlerde ikirjiňlenýär.
Windel energiýasy:Dürli ýük we howa şertleriniň aşagyndaky ygtybarlylygy talap edýän küýze we YAW ulgamlary.

Tehnika we gurşawda adaty programmalar

Bu podşipnikler, şeýle ýaly kesgitlenen nokatlar boýunça möhümdir:

Pivot ballary:Gatnaşyklary, lever ýygnaklary baglanyşdyrýar.
Gidrawlik / ponenmatiki silindr:Rod gözleri we ýenjilenler.
Dolandyryş ulgamlary:Takyk hereketi talap edýän hereketsiz hereketler, baglanyşyklar.
Asma bogunlary:Ulaglarda we enjamlardaky görnüşli bogunlar.
Gödek şertler:Tozan, hapa, çyglylyk, çarçuwanyň, ýokary derejeli temperatura we himiki maddalara ýa-da deňiz suwuna täsir etmek (himiki çişýän).

Protoriýa sertordarlaşan sferik pökgilerimiz, dünýäniň iň iň durmuş guramalary üçin ygtybarly ýüze çykjak çözgütlerini hödürleýär.
