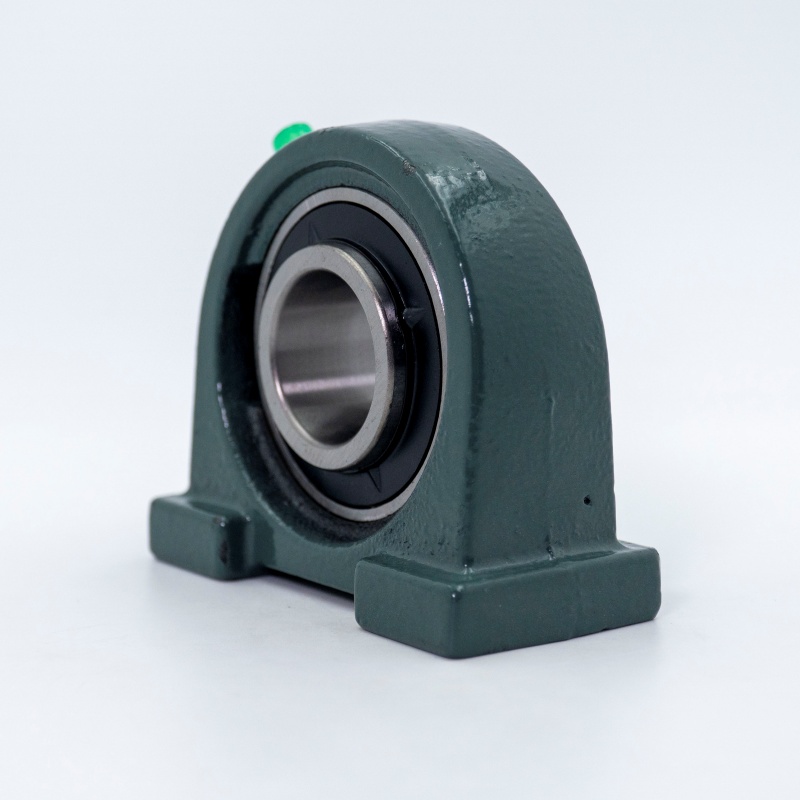

ยูซีพีเอ 203

ตลับลูกปืนซีรีส์ UC หมายถึงมาตรฐานที่ใช้กันอย่างแพร่หลาย ชุดตลับลูกปืนเม็ดกลมบล็อคพิลโลว์บล็อคพร้อมปลอกอะแดปเตอร์. ที่แกนกลางของพวกมันคือตลับลูกปืนเม็ดกลมร่องลึกที่มี เส้นผ่านศูนย์กลางภายนอกทรงกลม (SPB) ออกแบบมาให้พอดีกับรูทรงกลมที่เข้ากันของตัวเรือนเหล็กหล่อ ยึดมั่นใน มิติข้อมูลเมตริกซีรีส์นี้ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความสามารถในการรับน้ำหนักสูง การติดตั้งที่ตรงไปตรงมา และประสิทธิภาพที่เชื่อถือได้

ส่งคำขอ

ตลับลูกปืนซีรีส์ UC

ไอเอสโอ	ยูซีพีเอ 203
แบริ่งหมายเลข	ยูซี 203
ที่อยู่อาศัย	PA203

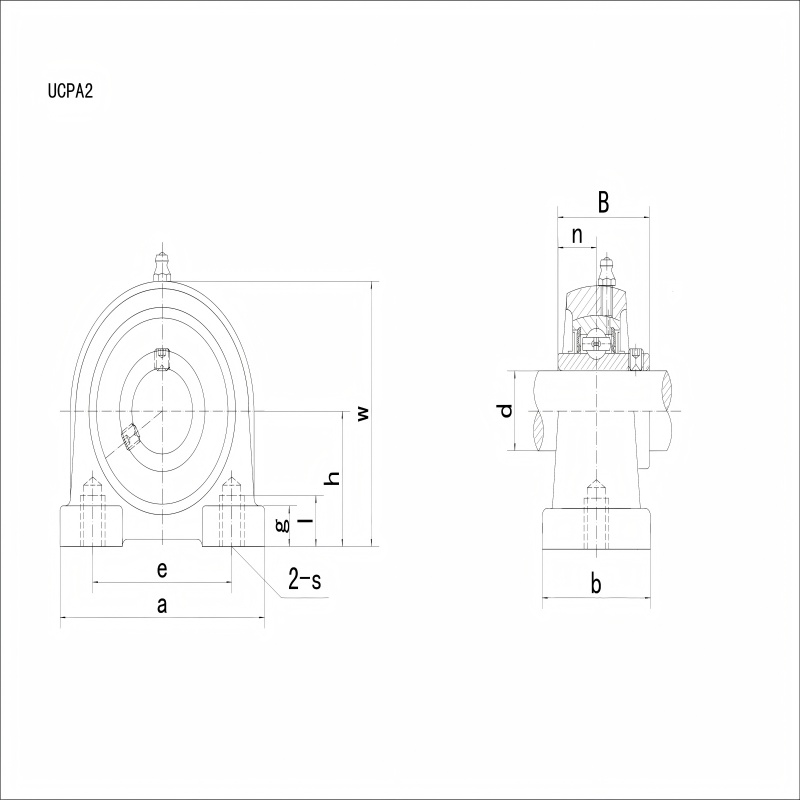

เส้นผ่านศูนย์กลางรู	d	17 มม
ฐานยึดระยะห่างถึงทรงกลมตรงกลาง เส้นผ่านศูนย์กลางที่นั่ง	h	1-3/16 นิ้ว
ความยาวที่อยู่อาศัย	a	3 นิ้ว
ระยะห่างของรูยึด	e	2-3/64 นิ้ว
ความกว้างของตัวเรือน	b	1-9/16 นิ้ว
ขนาดสลักเกลียว	S	ม10
ความลึกของเกลียวของรูยึด	I	19/32 นิ้ว
ความสูงของเท้าที่อยู่อาศัย	g	7/16 นิ้ว
ความสูงของที่อยู่อาศัย	w	2-7/16 นิ้ว
ความกว้างของวงแหวนด้านใน	B	1.2205 นิ้ว
ระยะห่างด้านหน้า/ศูนย์ลูกปืน	n	0.5 นิ้ว
แบริ่งมวล	0.61 กก

โครงสร้างของตลับลูกปืน UC Series

หน่วยตลับลูกปืน UC ทั่วไปประกอบด้วยส่วนประกอบสำคัญดังต่อไปนี้:

ที่อยู่อาศัยบล็อคหมอน:โดยทั่วไปทำจากเหล็กหล่อสีเทาหรือเหล็กดัด (เช่น ส่วนต่อท้าย UC-P) ซึ่งมีรูยึด (ฐานบล็อกพลัมเมอร์ พร้อมรูโบลต์หรือรูเกลียว) ให้การรองรับที่แข็งแกร่งและมั่นคง
ตลับลูกปืนเม็ดกลมร่องลึกทรงกลมด้านนอก:ตลับลูกปืนมีวงแหวนด้านในที่ออกแบบมาให้พอดีกับเพลาทรงกระบอกมาตรฐาน (เช่น ความคลาดเคลื่อน h7) วงแหวนรอบนอกมีลักษณะเป็น พื้นผิวด้านนอกทรงกลม ที่นั่งภายในรูทรงกลมของตัวเรือน
การจัดเรียงการปิดผนึก:มีซีลทั้งสองด้าน (โดยปกติจะเป็นยาง เช่น NBR หรือ FKM) เพื่อป้องกันการปนเปื้อน สิ่งสกปรก และความชื้นได้อย่างมีประสิทธิภาพ โดยยังคงรักษาสารหล่อลื่นภายในไว้
อุปกรณ์ล็อค:ใช้งาน an เป็นหลัก ปลอกอะแดปเตอร์ (แบบเยื้องศูนย์หรือแบบถอนออก) รวมกับน็อตล็อคและแหวนรอง กลไกที่เป็นเอกลักษณ์นี้ช่วยให้ตลับลูกปืนยึดเข้ากับเพลาได้อย่างแน่นหนาโดยใช้แรงเสียดทาน ทำให้กระบวนการติดตั้งและถอดประกอบง่ายขึ้นอย่างมาก (หมายเหตุ: UC บางรุ่นใช้วงแหวนด้านในรูเทเปอร์พร้อมปลอกอะแดปเตอร์แบบเทเปอร์)

ลักษณะสำคัญของตลับลูกปืน UC Series

ความสามารถในการจัดตำแหน่งตนเอง:ความพอดีทรงกลมระหว่างวงแหวนรอบนอกและรูตัวเรือนช่วยให้ตลับลูกปืนสามารถรองรับได้ การเยื้องศูนย์ของเพลาขนาดเล็ก (โดยทั่วไปสูงถึง ±3°) เพื่อชดเชยข้อผิดพลาดในการติดตั้งหรือการโก่งตัวของเพลา
ติดตั้งและบำรุงรักษาง่าย:ช่วยให้การออกแบบยูนิตที่ประกอบไว้ล่วงหน้ารวมกับระบบล็อคปลอกอะแดปเตอร์ รวดเร็วมากและไม่ต้องใช้เครื่องมือ การติดตั้ง/การถอดบนเพลาทรงกระบอก ช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษา
การปิดผนึกที่เหนือกว่า:ซีลมาตรฐานให้การปกป้องที่ดีเยี่ยมต่อสภาพแวดล้อมที่รุนแรง ช่วยยืดอายุตลับลูกปืน
ความสามารถในการรับน้ำหนักที่แข็งแกร่ง:โครงสร้างเหล็กหล่อที่แข็งแรงและโครงสร้างลูกปืนร่องลึกช่วยให้ใช้งานได้ดี ความสามารถในการรับน้ำหนักในแนวรัศมี และปานกลาง ความสามารถในการรับน้ำหนักตามแนวแกน.
ความเข้ากันได้ในวงกว้างและความสามารถในการทดแทนกันได้:ผลิตตามมาตรฐานเมตริก ISO (IS) ช่วยให้เปลี่ยนและจัดหาชิ้นส่วนอะไหล่ได้ง่ายทั่วโลก

การใช้งานตลับลูกปืน UC Series

ด้วยความทนทาน ใช้งานง่าย และประสิทธิภาพที่เชื่อถือได้ ตลับลูกปืน UC จึงพบได้ในอุตสาหกรรมและการใช้งานที่หลากหลาย:

เครื่องจักรกลการเกษตร (รถแทรกเตอร์ รถเก็บเกี่ยว เครื่องปลูก)
อุปกรณ์ลำเลียง (สายพานลำเลียง, ลูกกลิ้งลำเลียง)
ระบบระบายอากาศและ HVAC (พัดลม)
เครื่องจักรขนถ่ายวัสดุ
อุปกรณ์ก่อสร้าง
สายการแปรรูปอาหารและเครื่องดื่ม
เครื่องจักรสิ่งทอ
ระบบขับเคลื่อนอุตสาหกรรมทั่วไป (มอเตอร์ กระปุกเกียร์ รอก)

การเลือกตลับลูกปืน UC Series หมายถึงการเลือก ความน่าเชื่อถือ ความคุ้มค่า และประสิทธิภาพการดำเนินงาน
