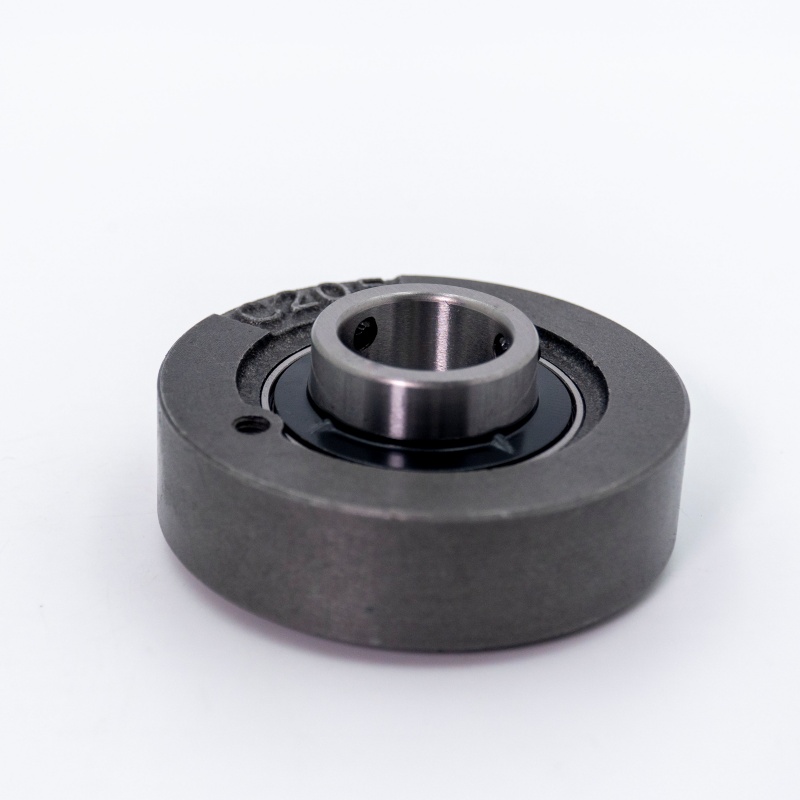

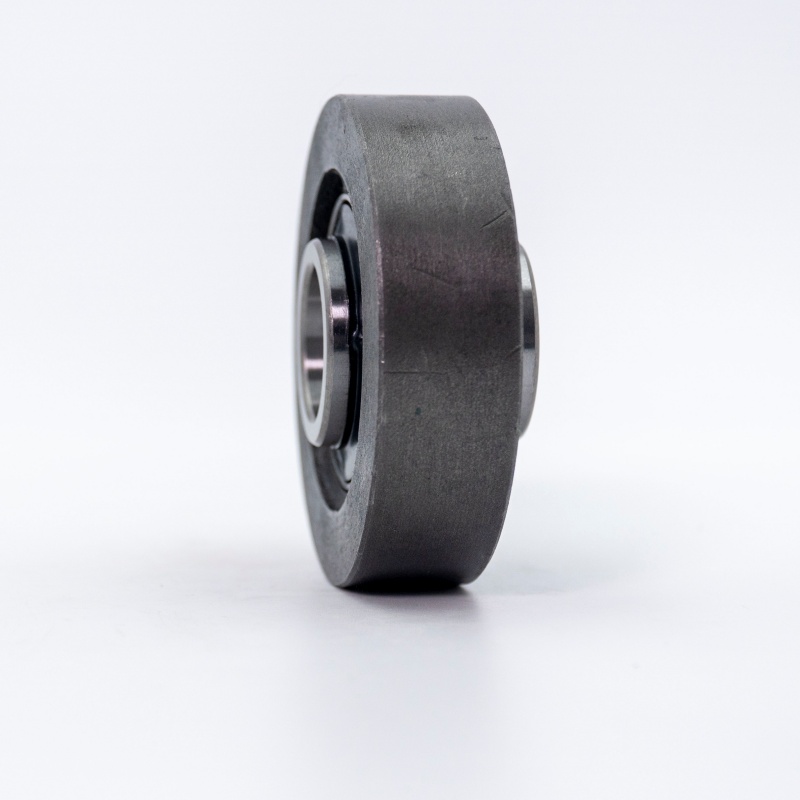

UCC206-17
UC-serielagren hänvisar till standardiserade, allmänt använda kuddblockkullager med adapter ärmar. I deras kärna finns ett djupt spårkulslager med en sfärisk ytterdiameter (SPB) Designad för att passa in i den matchande sfäriska borrningen i ett gjutjärnshus. Anleda sig till metriska dimensioner, Denna serie är specifikt konstruerad för industriella applikationer som kräver hög belastningskapacitet, enkel installation och pålitlig prestanda.
UC -serielager

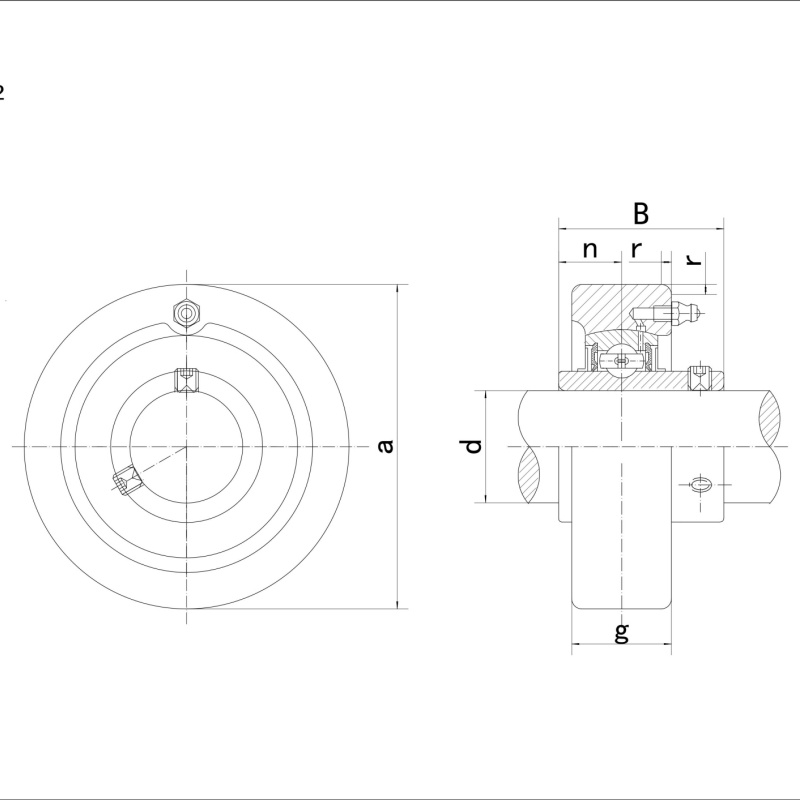

| Iso | UCC206-17 | |
| Lager Nej. | UC206-17 | |
| Hus | C206 | |
| Borrdiameter | 1d | 1-1/16 in |
| Övergripande bredd | a | 3.3465 i |
| Bostadsbredd | g | 1-1/16 in |
| Avfasningsdimension | r | 0,079 in |
| Innerringbredd | B | 1,5 in |
| Lagercentrum | n | 0,626 in |
| Masslager | 0,81 kg | |
Struktur av UC -serielager
En typisk UC -lagerenhet består av följande nyckelkomponenter:
- Kuddeblockhus:Vanligtvis tillverkat av grått gjutjärn eller duktilt järn (t.ex. UC-P-suffix), med monteringshål (Plummer Block Base, med bulthål eller tappade hål), vilket ger robust stöd och stabilitet.
- Yttre sfärisk djup spårkulslager:Lageret har en inre ring utformad för att passa på en standard cylindrisk axel (t.ex. tolerans H7). Dess yttre ring har en sfärisk yttre yta som säten i bostadens sfäriska borrning.
- Tätningsarrangemang:Utrustad med tätningar på båda sidor (vanligtvis gummi som NBR eller FKM) för att effektivt förhindra intrång av föroreningar, smuts och fukt samtidigt som inre smörjmedel bibehålls.
- Låsanordning:Använder främst en adapterhylsa (excentrisk eller uttagstyp) i kombination med en låsmutter och bricka. Denna unika mekanism gör att lagret kan säkras ordentligt på axeln med friktion, vilket förenklar monteringsprocesser kraftigt. (Obs: Vissa UC -varianter använder en avsmalnande borrning av innerring med en avsmalnande adapterhylsa).
Viktiga egenskaper hos UC -serielager
- Självjusterande förmåga:Den sfäriska passningen mellan den yttre ringen och bostadsborrningen gör att lagret kan rymma felanpassning (vanligtvis upp till ± 3 °), kompensation för installationsfel eller axelavböjning.
- Enkel installation och underhåll:Den förmonterade enhetsdesignen, i kombination med adapterhylslåssystemet, möjliggör extremt snabbt och verktygsfri Montering/demontering på cylindriska axlar, minimering av driftstopp och underhållskostnader.
- Överlägsen tätning:Standardtätningar erbjuder utmärkt skydd mot hårda miljöer och förlänger livslängden.
- Robust lastkapacitet:Det robusta gjutjärnshuset och djupt spårkulslagerskonstruktion ger bra radiell lastkapacitet och måttlig axiell lastkapacitet.
- Bred kompatibilitet och utbytbarhet:Tillverkad enligt ISO Metric Standards (IS), vilket säkerställer lätthet att ersätta och köpa reservdelar globalt.
Applikationer av UC -serielager
Tack vare deras hållbarhet, användarvänlighet och pålitliga prestanda finns UC -lager i ett stort antal branscher och applikationer:
- Jordbruksmaskiner (traktorer, skördare, planterare)
- Transportutrustning (remtransportörer, rulltransportörer)
- Ventilation och VVS -system (fans)
- Materialhanteringsmaskiner
- Konstruktionsutrustning
- Mat- och dryckesbearbetningslinjer
- Textilmaskiner
- Allmänna industriella enheter (motorer, växellådor, remskivor)
Att välja UC -serielager betyder att välja Tillförlitlighet, kostnadseffektivitet och operativ effektivitet.
