Kategori
Gez76es
Sfäriska vanliga lager, även kända som ledlager, är mekaniska komponenter som är unikt utformade för att rymma vinkelfel och svänga eller rotera rörelser mellan anslutna delar. Till skillnad från standardkul- eller rullager, har de en sfäriskt formad glidande kontaktyta (innerring) som artikulerar i en matchande sfärisk yttre ring. Denna design möjliggör rörelse i flera riktningar samtidigt.

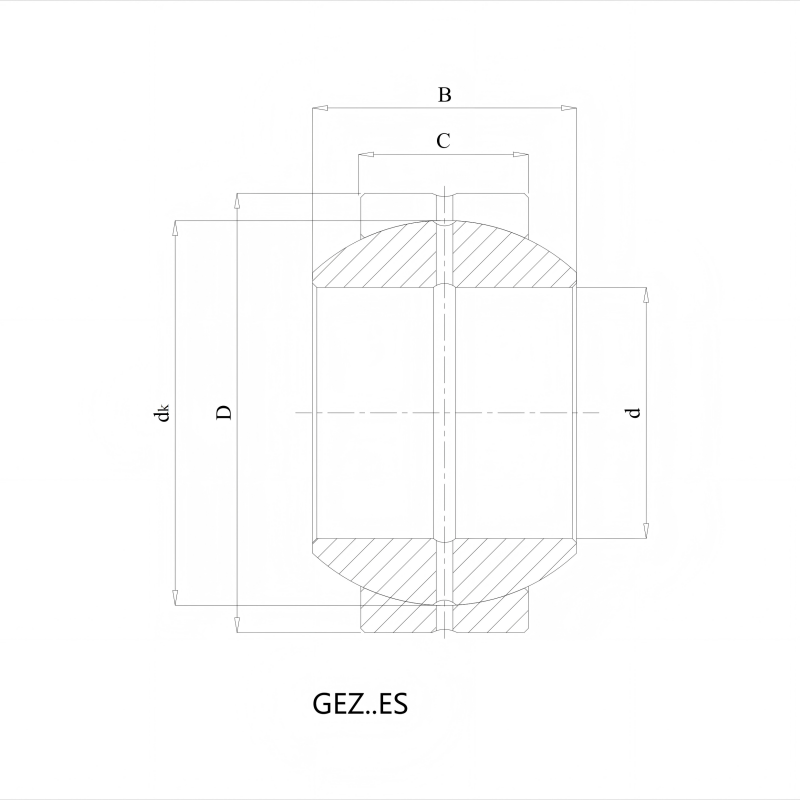

Sfäriskt glidlager
| Iso | Gez76es | |
| Håldiameter | d | 3 tum |
| Ytterdiameter | D | 4,75 tum |
| Bredd | B | 2,625 tum |
| Yttre ring | C | 2,25 tum |
| Grundläggande dynamisk belastning | Dyn.c | 500 kN |
| Grundläggande statisk belastning | Stat.co | 1500 kN |
| Raceway Diameter Inner Ring | dk | 4,311 tum |
| Avfasningsdimension borrat | R1s | 0,04 tum |
| Avfasningsdimension yttre ring | R2 | 0,04 tum |
| Massbärande | 3,1 kg | |
Strukturera
Våra sfäriska vanliga lager består av två primära komponenter:
- Inre ring:Den inre ringen har en konvex sfärisk ytterdiameter som fungerar som glidytan.
- Yttre ring:Den yttre ringen har en matchande konkav sfärisk borrning. Beroende på typen kan den yttre ringen vara enkel (för att trycka in i höljen), har en fläns (för radiell plats) eller inkludera en integrerad skaft (stavändtyp). Glidande kontaktytor är vanligtvis konstruerade med speciella lågfriktionsfoder eller ytbehandlingar för att minimera slitage och förbättra prestandan.
Nyckelegenskaper
- Självjusterande:Rymmer betydande statisk och dynamisk felinställning (axelavböjning, monteringsfel).
- Kapacitet med hög belastning:Konstruerade för att motstå höga radiella belastningar, axiella belastningar eller kombinerade belastningar i olika riktningar.
- Stötdämpning:Kan dämpa slagbelastningar och vibrationer.
- Låga underhållsalternativ:Många typer har robusta, tätlösa konstruktioner eller korrosionsbeständiga material för underhållsfri drift eller utökade serviceintervall under hårda förhållanden.
- Slät rörelse:Skjutytor med låg friktion säkerställer exakt artikulering.
- Kompakt design:Rymdbesparande jämfört med flera lager som uppnår liknande artikulering.
Primär applikationsindustri
Sfäriska vanliga lager är oundgängliga i krävande tekniska miljöer, särskilt i:
- Automotive & Transportation:Suspensionssystem, styrbindningar, drivlinor.
- Industriella maskiner:Hydrauliska cylindrar, materialhanteringsutrustning, förpackningsmaskiner, jordbruksmaskiner.
- Konstruktions- och teknikutrustning:Grävmaskiner, kran kopplingar, lastare.
- Lantbruk:Traktorer, skördare, plogar.
- Brytning:Robusta lager för övningar, transportörer, krossar under extrema belastningar och förorening.
- Vindenergi:Pitch- och yaw -system som kräver tillförlitlighet under varierande belastningar och väderförhållanden.
Typiska applikationer i maskiner och miljöer
Dessa lager är viktiga för att kritiska artikuleringspunkter som:
- Pivotpoäng:Länkarmar, spakenheter.
- Hydraulisk/pneumatisk cylinder:Stavögon och clevises.
- Kontrollsystem:Ställdon, kopplingar som kräver exakt rörelse.
- Upphängningsfogar:Artikulerade leder i fordon och utrustning.
- Hårda miljöer:Miljöer med damm, smuts, fukt, höga/låga temperaturer och exponering för kemikalier eller havsvatten (med korrosionsbeständiga varianter).
Våra precisionskonstruerade sfäriska vanliga lager erbjuder tillförlitliga artikuleringslösningar för världens tuffaste industriella utmaningar.
