Kategori
7003 b
Vinkelkontaktkullager (ACBBS) är precisionskonstruerade lagerenheter som är unika utformade för att hantera kombinerade radiella och axiella belastningarsamtidigt. Till skillnad från vanliga djupa spårkulager, innehåller de kontaktvinklar (vanligtvis mellan 15 ° till 40 °), vilket gör att de kan stödja betydande axiella krafter i en riktning, ofta vid sidan av måttliga radiella krafter. Denna specifika design gör dem nödvändiga för applikationer som kräver hög rotationsnoggrannhet och styvhet under komplexa belastningsförhållanden.
Vinkelkontaktkullager
| Iso | 7003 b | |
| Gost | 66103 | |
| Borrdiameter | d | 17 mm |
| Utomhusdiameter | D | 35 mm |
| Bredd | B | 10 mm |
| Grundläggande dynamisk belastningsgradering | C | 3,66 kN |
| Grundläggande statisk belastningsbetyg | C0 | 2.25 KN |
| Referenshastighet | 13800 r/min | |
| Begränsningshastighet | 10200 r/min | |
| Masslager | 0,051 kg | |
Struktur och design
- Kärnkomponenterna i ett vinkelkontaktkulelager inkluderar:
- Inre och yttre ringar:Har distinkta banor med specifikt lutande axlar. Kontaktvinkeln bildas mellan linjen som förbinder kontaktpunkterna mellan bollen och banorna och ett plan vinkelrätt mot lageraxeln.
- Precisionsbollar:Högklassiga stålbollar överför belastningen mellan ringarna.
- Bur:Säkert utrymme bollarna för att förhindra kontakt och friktion, upprätthålla optimal fettfördelning och vägleda bollarna under drift. Burar kan vara gjorda av pressat stål, bearbetat mässing eller robusta polymerer (som Peek).
- Tätningar/sköldar (valfritt):Skydda mot förorening och behålla smörjning. Tätade varianter är vanliga i krävande miljöer.
ACBBS med en rad hanterar axiella belastningar främst i en riktning. Duplexuppsättningar (DB: back-to-back, DF: ansikte-till-ansikte, DT: tandem) skapas genom att montera två eller flera enstaka lager tillsammans för att hantera högre belastningar och stunder eller dubbelriktade axiella krafter.
Viktiga egenskaper och prestationsfördelar
- Hög axiell lastkapacitet:Utmärker sig i applikationer som domineras av tryckbelastningar.
- Hög hastighetsförmåga:Optimerad inre geometri och burkonstruktioner möjliggör betydligt högre rotationshastigheter jämfört med avsmalnande rullager under liknande axiella belastningar.
- Hög styvhet och styvhet:Ger utmärkt motstånd mot avböjning och deformation, särskilt under förbelastning, vilket säkerställer exakt komponentpositionering.
- Låg friktion och körnoggrannhet:Högprecisionskvaliteter erbjuder smidig drift med minimal vridmoment och vibrationer.
- Långt livslängd:Uppnås genom högkvalitativa material (t.ex. vakuum-förgyllt stål), avancerad värmebehandling och exakt tillverkningskontroll.
- Montering av flexibilitet:Duplexeringsalternativ möjliggör skräddarsydda lösningar för specifika krav på belastning, moment och styvhet.
Primära applikationer och industrier
Vinkelkontaktkullager är grundläggande komponenter över olika sektorer som kräver hastighet, precision och kombinerat laststöd:
- Maskinverktygsindustrin:Spindlar av CNC-bearbetningscentra, slipmaskiner, svarvar (höghastighet, precision).
- Bil:Hjulnav (särskilt i duplexuppsättningar), överföringar, turboladdare, elmotorer, styrsystem.
- Aerospace:Jetmotortillbehör, helikopteröverföringar, styrsystem.
- Kraftöverföring:Växellådor, elmotorer, generatorer, pumpar, kompressorer.
- Industrial Automation & Robotics:Robotfogar med hög precision, roterande bord, linjära rörelsesystem.
- Pumpar och kompressorer:Impelleraxlar, höghastighetskompressor spindlar.
- Materialhantering:Transportsystem som kräver precision och hastighet.
- Jordbruks- och byggmaskiner:Växellådor, slutliga enheter där hastighet och axiella belastningar samexisterar.
Tillämpningsmiljö
ACBBS presterar exceptionellt bra i olika krävande miljöer, inklusive:
- Höghastighetsmaskiner:Konstruerad för stabilitet och låg värmeproduktion vid förhöjda varvtal.
- Precisionspositioneringssystem:Tillhandahålla styvhet och noggrannhet i maskinverktyg och automatisering.
- Applikationer med betydande axiell drivkraft:Hantering av dominerande enkelriktade drivkrafter effektivt.
- Måttliga till höga driftstemperaturer:Med lämpliga fett- eller smörjsystem. Specialiserade varianter finns för extrema miljöer.
- Ren-till-moderat förorenade miljöer:Använd effektiva tätningslösningar (kontakttätningar, labyrinttätningar utan kontakt).
Slutsats
Våra vinklade kontaktkulslager representerar toppen av prestanda för krävande applikationer som kräver samtidig hantering av höga hastigheter, betydande axiell tryck och radiella belastningar. De är konstruerade med precisionsmaterial, avancerade mönster och strikt kvalitetskontroll och levererar oöverträffad styvhet, rotationsnoggrannhet och förlängd livslängd. Lita på våra ACBB: er för att förbättra produktiviteten, effektiviteten och tillförlitligheten för dina kritiska maskiner över otaliga branscher.
Kontakta oss
Relaterade produkter
NJ409
Cylindriska rullager är rullande lager specifikt konstruerade för att rymma höga radiella belastningar. Deras viktigaste rullande element är cylindriska rullar som gör linjär kontakt med banorna. Denna design gör dem exceptionellt effektiva vid hantering av rena radiella krafter och fungerar som kritiska komponenter i ett stort antal industriella applikationer. Jämfört ...
NJ1018
Cylindriska rullager är rullande lager specifikt konstruerade för att rymma höga radiella belastningar. Deras viktigaste rullande element är cylindriska rullar som gör linjär kontakt med banorna. Denna design gör dem exceptionellt effektiva vid hantering av rena radiella krafter och fungerar som kritiska komponenter i ett stort antal industriella applikationer. Jämfört ...
6416 2RS
Ett djupt spårkulslager är en av de mest använda typerna av rullande lager. Den består av en inre ring, yttre ring, stålbollar och en bur (eller tätningskomponenter). De djupa spårvägarna på de inre och yttre ringarna gör det möjligt att motstå radiella belastningar och begränsad ...
UCFA207-21
UC-seriens lager hänvisar till standardiserade, allmänt använda kuddblockkullager med adapterhylsor. I deras kärna finns ett djupt spårkulslager med en sfärisk ytterdiameter (SPB) utformad för att passa in i den matchande sfäriska borrningen i ett gjutjärnshus. Att följa metriska dimensioner är denna serie ...
7228 c
Vinkelkontaktkullager (ACBBS) är precisionskonstruerade lagerenheter som är unika utformade för att hantera kombinerade radiella och axiella belastningar samtidigt. Till skillnad från vanliga djupa spårkulager, innehåller de kontaktvinklar (vanligtvis mellan 15 ° till 40 °), vilket gör att de kan stödja betydande axiella krafter i en riktning, ofta vid sidan av måttliga radiella krafter. Detta…

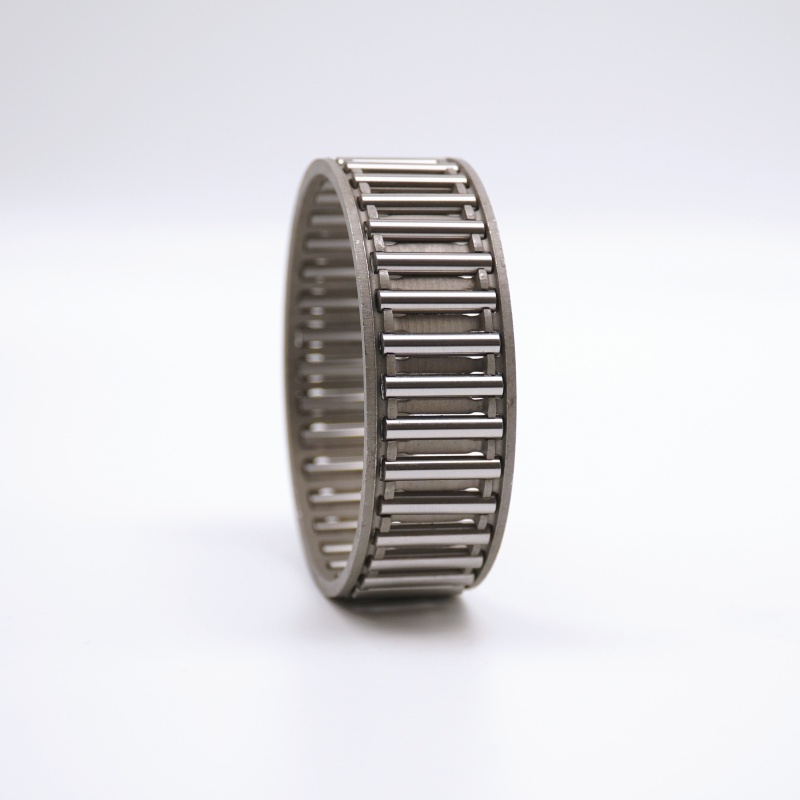

K38x43x17
