3203 2RS
Dubbelrad vinkelkontaktkulslager är en specialiserad typ av rullande lager som kännetecknas av att ha Två rader med stålbollar arrangerade mellan de inre och yttre ringvägarna, med tävlingarna offset relativt varandra längs lageraxeln. Denna design får kontaktlinjen mellan bollarna och banorna att bilda en Vinkel (kontaktvinkel) med lagerets radiella plan. Förekomsten av denna kontaktvinkel är nyckeln till att göra det möjligt för dessa lager att samtidigt stödja radiella och axiella belastningar. Jämfört med enskilda kontaktkullager med en rad erbjuder den dubbla raddesignen betydligt högre lastbärande kapacitet (särskilt axiella belastningar) och styvhet.
Dubbel rad vinkelkontaktkullager
| Iso | 3203 2RS | |
| Gost | 3056203 2RS | |
| Borrdiameter | d | 17 mm |
| Utomhusdiameter | D | 40 mm |
| Bredd | B | 17,5 mm |
| Grundläggande dynamisk belastningsgradering | C | 8.4 KN |
| Grundläggande statisk belastningsbetyg | C0 | 5.19 KN |
| Referenshastighet | 6000 r/min | |
| Begränsningshastighet | 9000 r/min | |
| Masslager | 0,096 kg | |
Egenskaper hos dubbel rad vinkelkontaktkullager
- Kapacitet med hög belastning:De två raderna med bollar ökar i huvudsak både den radiella och axiella (särskilt dubbelriktade axiella) belastningskapaciteten för lagret.
- Hög styvhet:Den dubbla radstrukturen ger överlägsen styvhet och stabilitet under vändande stunder eller kombinerade belastningar, vilket ger större motstånd mot deformation.
- Bi-riktad axiell belastningsstöd:Detta är den mest framträdande fördelen med dubbelrad vinkelkontaktkullager. Ett enda lager kan stödja axiella belastningar från Båda riktningarna (t.ex. vänster och höger) samtidigt som hög noggrannhet och styvhet bibehålls. Det finns inget behov av att para enstaka radlager för att uppnå dubbelriktningsstöd.
- Högkörningsnoggrannhet:Tillverkad enligt höga precisionsstandarder, säkerställer smidig och exakt rotationsprestanda.
- Kompaktitet:Trots att de har två rader med bollar är deras design i allmänhet mer kompakt än att använda en kombination av två back-to-back eller ansikte-till-ansikte parade enslager, vilket sparar monteringsutrymme.
- Förenklad installation:Som en integrerad enhet är installationen enklare än parade enslagringslager och säkerställer ett förutbestämt avstånd eller förbelastningstillstånd.
- Belastningsjustering:Många standardlager med dubbla rader kanter levereras med en optimerad förbelastning (ljus eller medium) för bästa balans mellan styvhet, körnoggrannhet och livslängd.
Klassificering av dubbel Rad Angular Contact Ball Bearings
- Dubbelrad vinkelkontaktkullager klassificeras främst baserat på deras kontaktvinkel och designfunktioner:
- Genom kontaktvinkel:
- 15 ° Kontaktvinkel:Betoning på höghastighetsförmåga; Lämplig för måttliga axiella belastningar men höghastighetskrav.
- 25 ° Kontaktvinkel (vanligast):Erbjuder en balanserad kombination av radiell/axiell belastningskapacitet, styvhet och hastighet; den mest använda typen.
- 30 °/40 ° Kontaktvinkel:Fokuserar på hög axiell belastningskapacitet och styvhet; Lämplig för övervägande axiella belastningar vid relativt lägre hastigheter.
- Genom strukturell design:
- Standardtyp:Massiv yttre ring och separerbara inre ringar (ofta med flänsar eller revben). Vanligaste design (t.ex. 3300, 3200 -serien).
- Tätad/skärmad typ:Utrustad med kontaktgummitätningar (RS/2R) eller icke-kontaktsköldar (ZZ/2Z) för miljöer som kräver skydd mot damm, fukt eller smörjmedel.
- Flänsad yttre ring:Yttre ring har en fläns för enkel axiell positionering och förenklad installation.
- Avsmalnande borrning:Inre ring har en avsmalnande borrning för clearance/förbelastningsjustering genom axiell förskjutning.
- Hög belastning/specialdesign:Såsom inre eller yttre ringar med dubbeldelad eller yttre (t.ex. några 3200-serie design), optimerade för kontaktspänningsfördelning för att ytterligare förbättra axiell belastningskapacitet.
- Efter storleksserie:Klassificerad enligt ISO Dimension Series -standarder (t.ex. 32, 33 -serien), vilket indikerar olika förhållanden mellan bredd till diameter.
- Genom kontaktvinkel:
Applikationer av dubbel rad vinkelkontaktkullager
Att utnyttja deras höga styvhet, precision och förmåga att hantera dubbelriktad tryck, dubbelkullageringar med dubbel rad används i stor utsträckning i applikationer som kräver stöd för kombinerade belastningar (särskilt dubbelriktade axiella krafter och välter ögonblick) och kräver hög rotationsnoggrannhet. Exempel inkluderar:
- Maskinverktygsspindlar:Lager för spindlar i svarvar, fräsmaskiner, slipmaskiner etc. där de är en av de vanligaste applikationerna.
- Växellådor:Stöd för utgångsaxlar i planetväxelreducerande och industriella växellådor (som ofta kräver axiellt stöd och lutningsmomentstöd).
- Industriella pumpar:Axelstöd i centrifugalpumpar, skruvpumpar etc., hantering av radiella och dubbelriktade axiella belastningar.
- Bygg-/jordbruksmaskiner:Drivaxlar, dödade ringar.
- Tryckmaskiner:Cylinderlager, som kräver hög precision och smidig drift.
- Plast- och gummimaskiner:Skruvstöd i extruder, rulllager i kalendrar/blandare.
- Fans/blåsare:Rotorstöd i höghastighetsfläktar.
- Bil:Begränsade högpresterande applikationer (t.ex. high-end kopplingsfrisättningslager), men mindre vanliga än en-rad- eller fyrpunktskontaktlager på grund av rymdbegränsningar.
- Robotfogar.
Notera: Vi erbjuder ett brett utbud av dubbelrad vinkelkontaktkullager. Kontakta oss för att välja det optimala lagret för dina specifika applikationskrav (laststorlek och riktning, hastighet, noggrannhetskrav, montering av utrymme, miljöförhållanden etc.).
Kontakta oss
Relaterade produkter
UCF211-34
UC-seriens lager hänvisar till standardiserade, allmänt använda kuddblockkullager med adapterhylsor. I deras kärna finns ett djupt spårkulslager med en sfärisk ytterdiameter (SPB) utformad för att passa in i den matchande sfäriska borrningen i ett gjutjärnshus. Att följa metriska dimensioner är denna serie ...

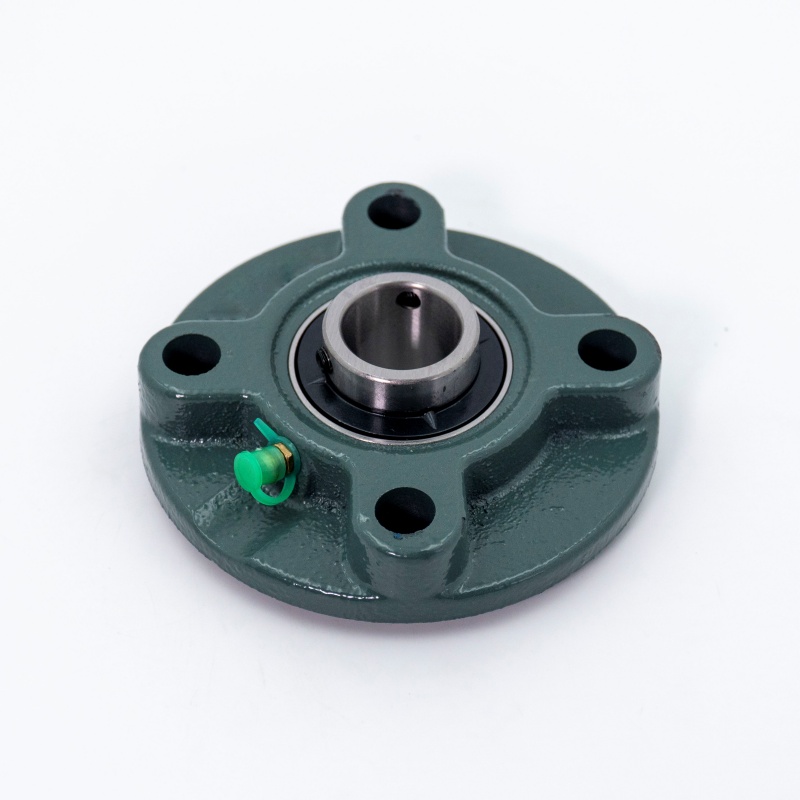

UCFC212
