Категорија
УЦПА 207-23
Лежајеви серије УЦ се односе на стандардизоване, широко распрострањене јастучни блок кугличних лежајева са адаптерским чаурама. У њиховој основи је куглични лежај са дубоким жлебом са а сферни спољни пречник (СПБ) дизајниран да стане у одговарајући сферни отвор кућишта од ливеног гвожђа. Придржавајући се метричке димензије, ова серија је посебно дизајнирана за индустријске примене које захтевају високу носивост, једноставну инсталацију и поуздане перформансе.
Лежајеви серије УЦ

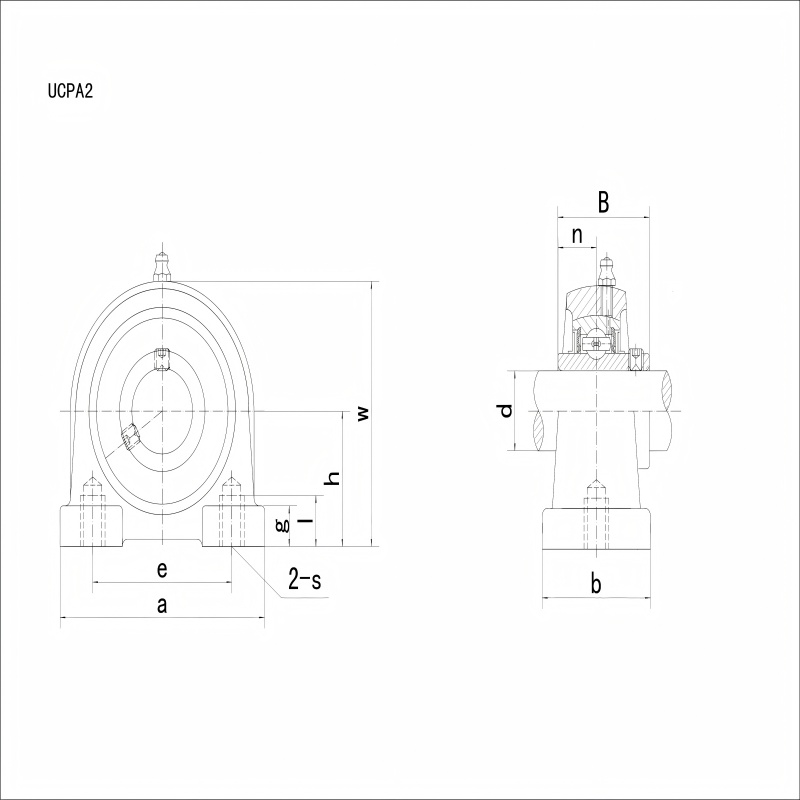

| ИСО | УЦПА 207-23 | |
| Лежај бр. | УЦ 207-23 | |
| Становање | ПА207 | |
| Пречник отвора | d | 1-7/16 ин |
| Постоље за монтажу на растојању до средишње сферне линије. седишта диам | h | 1-7/8 ин |
| Дужина кућишта | a | 4-21/64 ин |
| Удаљеност рупа за монтажу | e | 3-5/32 ин |
| Ширина кућишта | b | 2-11/64 ин |
| Болт Сизе | S | М14 |
| Дубина навоја рупе за монтажу | I | 25/32 ин |
| Висина стопала кућишта | g | 33/64 ин |
| Висина кућишта | w | 3-47/64 ин |
| Ширина унутрашњег прстена | B | 1.689 ин |
| Удаљеност предње стране/центра лежаја | n | 0,689 ин |
| Масс беаринг | 1.521 кг | |
Структура лежајева серије УЦ
Типична УЦ јединица лежаја се састоји од следећих кључних компоненти:
- Кућиште блока јастука:Обично је направљен од сивог ливеног гвожђа или нодуларног гвожђа (нпр. УЦ-П суфикс), са монтажним рупама (основа цевног блока, са рупама за вијке или рупама за нарезивање), пружајући робустан ослонац и стабилност.
- Вањски сферни куглични лежај са дубоким жљебовима:Лежај има унутрашњи прстен дизајниран да стане на стандардно цилиндрично вратило (нпр. толеранција х7). Његов спољни прстен карактерише а сферна спољна површина која седи унутар сферног отвора кућишта.
- Распоред заптивања:Опремљен са заптивкама са обе стране (обично гуменим као што је НБР или ФКМ) како би се ефикасно спречио улазак загађивача, прљавштине и влаге уз задржавање унутрашњег мазива.
- Уређај за закључавање:Првенствено користи ан адаптерска чаура (ексцентрични или повлачни тип) у комбинацији са сигурносном навртком и подлошком. Овај јединствени механизам омогућава да лежај буде чврсто причвршћен за осовину помоћу трења, што увелико поједностављује процесе монтаже и демонтаже. (Напомена: Неке УЦ варијанте користе унутрашњи прстен са суженим отвором са конусном адаптерском навлаком).
Кључне карактеристике лежајева УЦ серије
- Могућност самоусклађивања:Сферни спој између спољашњег прстена и отвора кућишта омогућава лежају да се прилагоди мала неусклађеност осовине (обично до ±3°), компензујући грешке у инсталацији или отклон осовине.
- Једноставна инсталација и одржавање:Дизајн унапред монтиране јединице, у комбинацији са системом закључавања адаптерске чауре, омогућава изузетно брзо и без алата монтажа/демонтажа на цилиндрична вратила, минимизирајући застоје и трошкове одржавања.
- Супериорно заптивање:Стандардне заптивке нуде одличну заштиту од сурових окружења, продужавајући животни век лежајева.
- Робустан капацитет оптерећења:Чврсто кућиште од ливеног гвожђа и конструкција кугличног лежаја са дубоким жљебовима пружају добро капацитет радијалног оптерећења и умерено капацитет аксијалног оптерећења.
- Широка компатибилност и заменљивост:Произведено према ИСО метричким стандардима (ИС), обезбеђујући лаку замену и набавку резервних делова широм света.
Примене лежајева серије УЦ
Захваљујући својој издржљивости, једноставности употребе и поузданим перформансама, УЦ лежајеви се налазе у широком спектру индустрија и апликација:
- Пољопривредне машине (трактори, комбајни, сејалице)
- Транспортна опрема (тракасти транспортери, ваљкасти транспортери)
- Вентилациони и ХВАЦ системи (вентилатори)
- Машине за руковање материјалом
- Грађевинска опрема
- Линије за прераду хране и пића
- Текстилне машине
- Општи индустријски погони (мотори, мењачи, ременице)
Избор лежајева УЦ серије значи бирање поузданост, исплативост и оперативну ефикасност.
