Категорија

ГЕГ160ЕС 2РС

Сферни клизни лежајеви, такође познати као зглобни лежајеви, су механичке компоненте јединствено дизајниране да прилагоде угаоно одступање и осцилирајућа или ротирајућа кретања између повезаних делова. За разлику од стандардних кугличних или ваљкастих лежајева, они имају сферно обликовану клизну контактну површину (унутрашњи прстен) која се артикулише унутар одговарајућег сферног спољашњег прстена. Овај дизајн омогућава кретање у више праваца истовремено.

Пошаљите захтев

Сферни клизни лежај

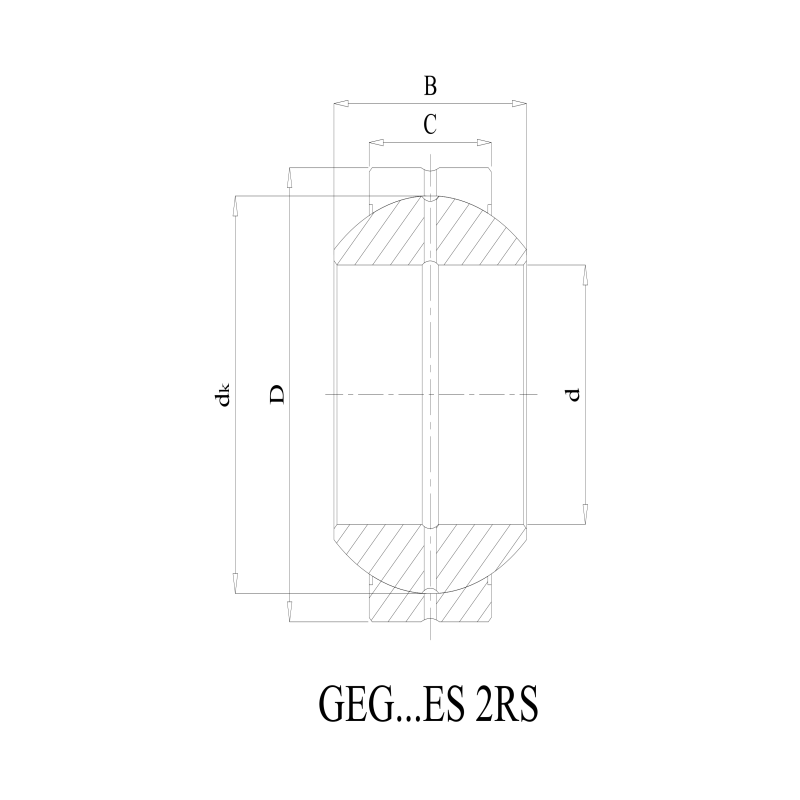

ИСО	ГЕГ160ЕС 2РС
Пречник отвора	d	160 мм
Спољашњи пречник	D	260 мм
Ширина	B	135 мм
Ширина спољног прстена	C	80 мм
Основно динамичко оптерећење	Дин.ц	918 кН
Основно статичко оптерећење	Стат.Цо	4590 кН
Унутрашњи прстен пречника стазе	dk	225 мм
Масс беаринг	25 кг

Структура

Наши сферни клизни лежајеви се састоје од две основне компоненте:

Унутрашњи прстен:Унутрашњи прстен има конвексни сферни спољашњи пречник који делује као клизна површина.
Спољни прстен:Спољни прстен има одговарајући конкавни сферни отвор. У зависности од типа, спољни прстен може бити једноставан (за утискивање у кућишта), имати прирубницу (за радијалну локацију) или имати интегралну дршку (тип на крају штапа). Клизне контактне површине су обично пројектоване са специјалним облогама са ниским трењем или површинским третманима како би се минимизирало хабање и побољшале перформансе.

Кључне карактеристике

Самопоравнавање:Прилагођава значајна статичка и динамичка неусклађеност (прогиб осовине, грешке при монтажи).
Висок капацитет оптерећења:Дизајниран да издржи велика радијална оптерећења, аксијална оптерећења или комбинована оптерећења у различитим правцима.
Апсорпција удара:Способан да пригуши ударна оптерећења и вибрације.
Ниске опције одржавања:Многи типови имају робустан дизајн без заптивки или материјале отпорне на корозију за рад без одржавања или продужене сервисне интервале у тешким условима.
Глатко кретање:Клизне површине са малим трењем обезбеђују прецизну артикулацију.
Компактан дизајн:Уштеда простора у поређењу са више лежајева који постижу сличну артикулацију.

Индустрије примарне примене

Сферни клизни лежајеви су неопходни у захтевним инжењерским окружењима, посебно у:

Аутомобили и транспорт:Системи вешања, управљачке полуге, погони.
Индустријске машине:Хидраулични цилиндри, виличари, машине за паковање, пољопривредне машине.
Грађевинска и инжењерска опрема:Зглобови стреле багера, кранови, утоваривачи.
пољопривреда:Трактори, комбајни, плугови.
рударство:Робусни лежајеви за бушилице, транспортере, дробилице под екстремним оптерећењима и контаминацијом.
Енергија ветра:Системи нагиба и скретања који захтевају поузданост под различитим оптерећењима и временским условима.

Типичне примене у машинама и животној средини

Ови лежајеви су неопходни у критичним артикулационим тачкама као што су:

Пивот Поинтс:Руке полуге, склопови полуга.
Хидраулични/пнеуматски цилиндар:Штап очи и кључеви.
Контролни системи:Актуатори, везе које захтевају прецизно кретање.
Зглобови вешања:Зглобни зглобови у возилима и опреми.
Оштре средине:Окружење са прашином, прљавштином, влагом, високим/ниским температурама и изложеношћу хемикалијама или морској води (користећи варијанте отпорне на корозију).

Наши прецизно пројектовани сферни клизни лежајеви нуде поуздана решења за артикулацију за најтеже индустријске изазове на свету.
