Kategori
SB203
Kushinetat e serive UC i referohen të standardizuara, të përdorura gjerësisht Njësitë e mbajtjes së topit të bllokut të jastëkut me mëngë të përshtatësit. Në thelb të tyre është një mbajtje e topit të thellë të zakonshëm që përmban një Diametri i jashtëm sferik (SPB) Projektuar për t'u përshtatur në lindjen sferike që përputhet me një strehë prej gize. Duke iu përmbajtur dimensione metrike, kjo seri është krijuar posaçërisht për aplikime industriale që kërkojnë kapacitet të lartë të ngarkesës, instalim të drejtpërdrejtë dhe performancë të besueshme.
Kushineta të serive UC
| ISO | SB203 | |
| Diametër i lindur | d | 17 mm |
| Diametër i jashtëm | D | 40 mm |
| Gjerësia e përgjithshme e mbajtjes | B | 22 mm |
| Gjerësia e unazës së jashtme | C | 12 mm |
| Qendra e mbajtjes nga fundi | s | 6 mm |
| Distanca nga fytyra anësore e pajisjes mbyllëse në Raceway Center | s1 | 16 mm |
| Vendos vidhos | ds | M5x0.8 |
| Distanca nga fytyra anësore në qendër të fillit | G | 4.5 mm |
| Qendra në distancë ose në qendër të zonë | F | 3.4 mm |
| Vlerësimi themelor i ngarkesës dinamike | C | 5.8 KN |
| Vlerësimi themelor i ngarkesës statike | C0 | 2.8 KN |
| Mbajtje masive | 0.09 kg | |
Struktura e kushinetave të serive UC
Një njësi tipike e mbajtjes UC përfshin përbërësit kryesorë të mëposhtëm:
- Strehimi i bllokut të jastëkut:Në mënyrë tipike, të bëra prej gize gri ose hekuri të butë (p.sh., prapashtesa UC-P), duke shfaqur vrima montimi (baza e bllokut të plummer, me vrima të bulonave ose vrima të përgjuara), duke siguruar mbështetje dhe stabilitet të fortë.
- Kufizimi i topit të thellë sferik të thellë:Kushineta ka një unazë të brendshme të dizajnuar për t'u përshtatur në një bosht standard cilindrik (p.sh., toleranca H7). Unaza e saj e jashtme përmban një sipërfaqe e jashtme sferike që ulet brenda lindjes sferike të banesave.
- Marrëveshja e nënshkrimit:E pajisur me vula nga të dy anët (zakonisht gome si NBR ose FKM) për të parandaluar në mënyrë efektive hyrjen e ndotësve, papastërtisë dhe lagështisë ndërsa ruan lubrifikantin e brendshëm.
- Pajisja e mbylljes:Kryesisht përdor një mëngë e përshtatësit (lloji ekscentrik ose tërheqja) e kombinuar me një arrë bllokimi dhe rondele. Ky mekanizëm unik lejon që kushineta të sigurohet fort në bosht duke përdorur fërkime, duke thjeshtuar shumë proceset e montimit dhe çmontimit. (Shënim: Disa variante të UC përdorin një unazë të brendshme të lindur me një mëngë të përshtatësit të tapuar).
Karakteristikat kryesore të kushinetave të serive UC
- Aftësia e vetë-afrimit:Përshtatja sferike midis unazës së jashtme dhe lindjes së banesave lejon që kushineta të akomodohet keqformimi i vogël i boshtit (zakonisht deri në 3 ° °), duke kompensuar gabimet e instalimit ose devijimin e boshtit.
- Instalimi dhe mirëmbajtja e lehtë:Dizajni i njësisë së paracaktuar, e kombinuar me sistemin e mbylljes së mëngës së përshtatësit, mundëson jashtëzakonisht i shpejtë dhe pa mjete Montimi/çmontimi i boshteve cilindrike, duke minimizuar kostot e joproduktive dhe mirëmbajtjes.
- Nënshkrimi superior:Vulat standarde ofrojnë mbrojtje të shkëlqyeshme kundër mjediseve të ashpra, duke zgjatur jetën që mbajnë.
- Kapaciteti i fortë i ngarkesës:Strehimi i guximshëm prej gize dhe ndërtimi i topit të thellë të topit sigurojnë të mira kapaciteti i ngarkesës radiale dhe të moderuar kapaciteti boshtor i ngarkesës.
- Përputhshmëria e gjerë dhe shkëmbimi:Prodhuar në standardet metrike ISO (IS), duke siguruar lehtësinë e zëvendësimit dhe burimit të pjesëve rezervë globalisht.
Aplikimet e kushinetave të serive UC
Falë qëndrueshmërisë së tyre, lehtësisë së përdorimit dhe performancës së besueshme, kushinetat UC gjenden në një gamë të gjerë të industrive dhe aplikimeve:
- Makineritë bujqësore (traktorë, korrje, mbjellës)
- Përcaktimi i pajisjeve (transportuesit e rripave, transportuesit e rrotullave)
- Ventilimi dhe sistemet HVAC (tifozët)
- Makineri për trajtimin e materialeve
- Pajisje ndërtimi
- Linjat e përpunimit të ushqimit dhe pijeve
- Makineri tekstile
- Disqet e përgjithshme industriale (motorë, kuti ingranazhesh, karrige)
Zgjedhja e kushinetave të serisë UC do të thotë të zgjedhësh Besueshmëria, kosto-efektiviteti dhe efikasiteti operacional.
Na kontaktoni
Produkte të lidhura
695 2rs
Një kushinetë e topit të thellë është një nga llojet më të përdorura të kushinetave të rrotullimit. Përbëhet nga një unazë e brendshme, unaza e jashtme, topat e çelikut dhe një kafaz (ose përbërës vulosje). Rrëshqitjet e thella në unazat e brendshme dhe të jashtme i lejojnë asaj t'i rezistojë ngarkesave radiale dhe të kufizuara…
UCPH211-33
Kushinetat e Serisë UC i referohen njësive të standardizuara, të përdorura gjerësisht të bllokut të bllokut të jastëkut me mëngë të përshtatësit. Në thelbin e tyre është një mbajtje e topit të thellë të zakonshëm që përmban një diametër të jashtëm sferik (SPB) të krijuar për t'u përshtatur në lindjen sferike që përputhet me një banesë prej gize. Duke iu përmbajtur dimensioneve metrike, kjo seri është…
3309 2RS
Kushinetat e topit të kontaktit me dy rreshta me rresht janë një lloj i specializuar i kushinetave rrotulluese të karakterizuara duke pasur dy rreshta topash çeliku të rregulluar midis rrugëve të brendshme dhe të jashtme të unazës, me racat e kompensuara në krahasim me njëri -tjetrin përgjatë boshtit të kushinetave. Ky dizajn shkakton vijën e kontaktit midis topave dhe rrugëve
Nu322
Kushinetat e rrotullave cilindrike janë kushineta rrotulluese të krijuara posaçërisht për të akomoduar ngarkesa të larta radiale. Elementet e tyre kryesore të rrotullimit janë rollers cilindrikë që bëjnë kontakte lineare me rrugët. Ky model i bën ata jashtëzakonisht të efektshëm në trajtimin e forcave të pastra radiale, duke shërbyer si përbërës kritikë në një gamë të gjerë të aplikacioneve industriale. Krahasuar
3203 2RS
Kushinetat e topit të kontaktit me dy rreshta me rresht janë një lloj i specializuar i kushinetave rrotulluese të karakterizuara duke pasur dy rreshta topash çeliku të rregulluar midis rrugëve të brendshme dhe të jashtme të unazës, me racat e kompensuara në krahasim me njëri -tjetrin përgjatë boshtit të kushinetave. Ky dizajn shkakton vijën e kontaktit midis topave dhe rrugëve

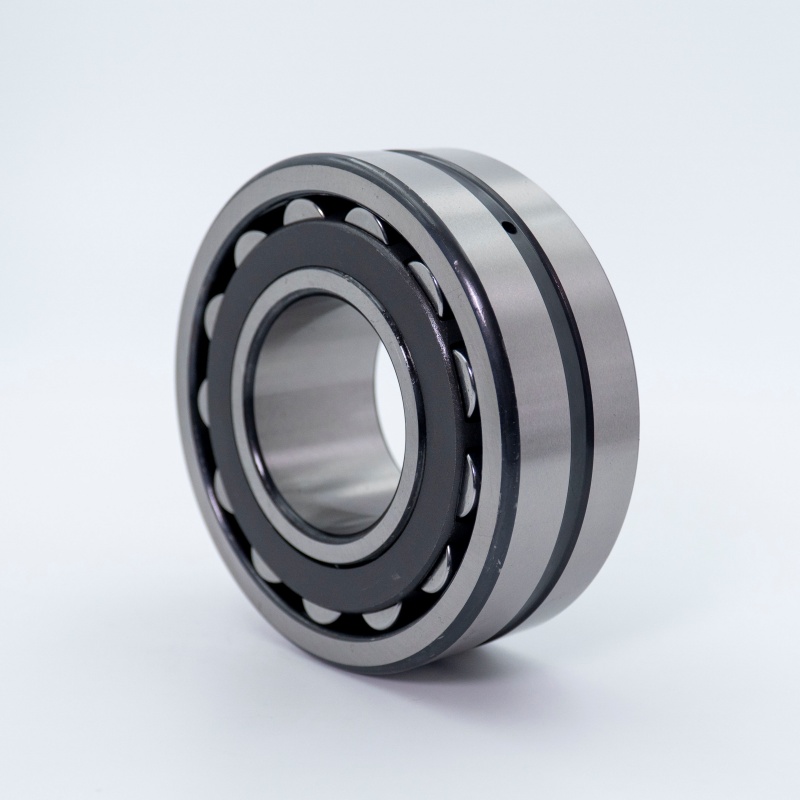

22230 CW33
