Kategori
3213 2RS
Kushinetat e topit të kontaktit këndor me dy rreshta janë një lloj i specializuar i kushinetave rrotulluese të karakterizuara duke pasur Dy rreshta topash çeliku Rregulluar midis rrugëve të brendshme dhe të jashtme të unazës, me rrugët e rrugëve kompensuar në lidhje me njëri -tjetrin përgjatë boshtit mbajtës. Ky dizajn bën që linja e kontaktit midis topave dhe rrugëve për të formuar një Këndi (këndi i kontaktit) me rrafshin radial të kushinetave. Ekzistenca e këtij këndi të kontaktit është thelbësore për të mundësuar këto kushineta njëkohësisht mbështesin ngarkesat radiale dhe boshtore. Në krahasim me kushinetat e topit të kontaktit këndor të një rreshti të vetëm, dizajni i rreshtit të dyfishtë ofron një kapacitet të konsiderueshëm më të lartë të mbajtjes së ngarkesës (veçanërisht ngarkesave boshtore) dhe ngurtësisë.
Kufizimi i topit të kontaktit këndor me dy rreshta

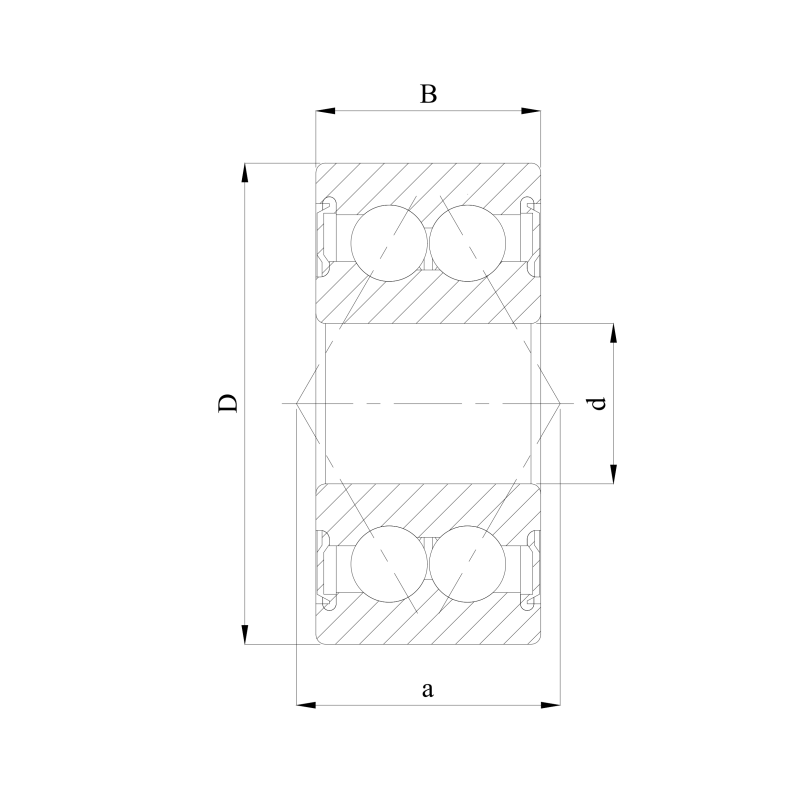

| ISO | 3213 2RS | |
| Goste | 3056213 2RS | |
| Diametër i lindur | d | 65 mm |
| Diametër i jashtëm | D | 120 mm |
| Gjerësi | B | 38.1 mm |
| Vlerësimi themelor i ngarkesës dinamike | C | 46.86 KN |
| Vlerësimi themelor i ngarkesës statike | C0 | 57 KN |
| Shpejtësi referimi | 2200 r/min | |
| Shpejtësi kufizuese | 2900 r/min | |
| Mbajtje masive | 1.75 kg | |
Karakteristikat e kushinetave të topit të kontaktit me dy rresht.
- Kapaciteti i lartë i ngarkesës:Dy rreshtat e topave rrisin ndjeshëm si kapacitetin e ngarkesës aksiale radiale ashtu edhe boshtore (veçanërisht dy-drejtuese) të kushinetave.
- Ngurtësia e lartë:Struktura e rreshtit të dyfishtë siguron ngurtësi dhe stabilitet superior nën momentet e përmbysjes ose ngarkesave të kombinuara, duke ofruar rezistencë më të madhe ndaj deformimit.
- Mbështetje e ngarkesës boshtore dy-drejtuese:Ky është avantazhi më i spikatur i kushinetave të topit të kontaktit këndor me dy rresht. Një kushinetë e vetme mund të mbështesë ngarkesat boshtore nga të dy drejtimet (p.sh., majtas dhe djathtas) duke ruajtur saktësi dhe ngurtësi të lartë. Nuk ka nevojë të bashkoni kushineta me rresht të vetëm për të arritur mbështetje dy-drejtuese.
- Saktësi e lartë e drejtimit:Prodhuar në standarde me precizion të lartë, duke siguruar performancë të qetë dhe të saktë rrotulluese.
- Kompaktësia:Pavarësisht se kanë dy rreshta topash, dizajni i tyre është përgjithësisht më kompakt sesa përdorimi i një kombinimi të dy kushinetave me një rresht të vetëm të çiftuar ballë-për-mbrapa ose ballë për ballë ose ballë për ballë, duke kursyer hapësirën e montimit.
- Instalimi i thjeshtuar:Si një njësi integrale, instalimi është më i thjeshtë se kushineta me rresht të vetëm të çiftuar dhe siguron një gjendje të paracaktuar ose gjendje të paracaktuar.
- Rregullimi i parafabrikimit:Shumë kushineta standarde të kontaktit këndor me rresht të dyfishtë janë furnizuar me një preload të optimizuar (dritë ose të mesme) për ekuilibrin më të mirë të ngurtësisë, saktësisë së drejtimit dhe jetës së shërbimit.
Klasifikimi i kushinetave të topit të kontaktit këndor me dy rresht
- Kushinetat e topit të kontaktit me dy rreshta këndohen kryesisht në bazë të këndit të tyre të kontaktit dhe tipareve të projektimit:
- Nga këndi i kontaktit:
- Këndi i kontaktit 15 °:Theksi në aftësinë me shpejtësi të lartë; I përshtatshëm për ngarkesa boshtore të moderuara, por kërkesa me shpejtësi të lartë.
- Këndi i kontaktit 25 ° (më i zakonshmi):Ofron një kombinim të ekuilibruar të kapacitetit, ngurtësisë dhe shpejtësisë së ngarkesës radiale/boshtore; Lloji më i përdorur gjerësisht.
- Këndi i kontaktit 30 °/40 °:Përqendrohet në kapacitetin e lartë të ngarkesës boshtore dhe ngurtësinë; I përshtatshëm për ngarkesa kryesisht boshtore me shpejtësi relativisht më të ulëta.
- Nga dizajni strukturor:
- Lloji standard:Unaza e jashtme e ngurtë dhe unaza e brendshme e ndara (s) (shpesh me fllanxha ose brinjë). Dizajni më i zakonshëm (p.sh., seri 3300, 3200).
- Lloji i mbyllur/i mbrojtur:Pajisur me vula gome kontakti (RS/2RS) ose mburoja jo-kontakte (ZZ/2Z) për mjediset që kërkojnë mbrojtje nga pluhuri, lagështia ose mbajtja e lubrifikantit.
- Unaza e jashtme me fllanxha:Unaza e jashtme përmban një fllanxhë për pozicionimin e lehtë boshtor dhe instalimin e thjeshtuar.
- Tapered lindi:Unaza e brendshme ka një nxitje të rrahur për pastrimin/rregullimin e preloadit nga zhvendosja boshtore.
- Ngarkesa e lartë/modele speciale:Siç janë unazat e brendshme ose të jashtme të imëta ose të jashtme (p.sh., rreth 3200 modele të serive), të optimizuara për shpërndarjen e stresit të kontaktit për të përmirësuar më tej kapacitetin e ngarkesës boshtore.
- Sipas serisë së madhësisë:Klasifikuar sipas standardeve të serive të dimensioneve ISO (p.sh., seri 32, 33), duke treguar raporte të ndryshme të gjerësisë ndaj diametrit.
- Nga këndi i kontaktit:
Aplikimet e kushinetave të topit të kontaktit me dy rreshta
Duke shfrytëzuar ngurtësinë e tyre të lartë, saktësinë dhe aftësinë e tyre për të trajtuar futjen e dyfishtë, kushinetat e topit të kontaktit me rresht të dyfishtë përdoren gjerësisht në aplikacionet që kërkojnë mbështetje për ngarkesa të kombinuara (veçanërisht forcat boshtore dypalëshe dhe momentet e përmbysjes) dhe kërkojnë saktësi të lartë rrotulluese. Shembuj përfshijnë:
- Makina e mjeteve të makinerisë:Kushineta për gishtat në torno, makina mulliri, makina bluarëse, etj., Ku ato janë një nga aplikacionet më të përhapura.
- Kutitë e ingranazheve:Mbështetje për boshtet e daljes në zvogëluesit e ingranazheve planetare dhe kutitë e ingranazheve industriale (shpesh që kërkojnë mbështetje boshtore dhe mbështetje të momentit të pjerrësisë).
- Pompat industriale:Mbështetja e boshtit në pompat centrifugale, pompat e vidhave, etj., Trajtimi i ngarkesave boshtore radiale dhe dypalëshe.
- Makineritë e Ndërtimit/Bujqësisë:Drivet boshte, unaza të vrenjtura.
- Makineritë e shtypjes:Kushineta cilindrash, që kërkon saktësi të lartë dhe funksionim të qetë.
- Makineri plastike dhe gome:Mbështetje vidhos në ekstruduesit, kushineta rrotulluese në kalendësit/miksera.
- Tifozët/blowers:Mbështetje e rotorit në tifozët me shpejtësi të lartë.
- Automobile:Aplikime të kufizuara të performancës së lartë (p.sh., kushineta për lëshimin e tufës së lartë), por më pak të zakonshme se kushinetat me një rresht të vetëm ose me katër pika për shkak të kufizimeve në hapësirë.
- Lidhjet e robotëve.
Shënim: Ne ofrojmë një gamë të gjerë të kushinetave të topit të kontaktit me dy rresht. Ju lutemi na kontaktoni për të zgjedhur mbajtjen optimale për kërkesat tuaja specifike të aplikimit (madhësia dhe drejtimi i ngarkesës, shpejtësia, kërkesat e saktësisë, hapësira në rritje, kushtet e mjedisit, etj.).
