Kategorija
NU1007
Cilindrični valjčni ležaji so valjani ležaji, posebej zasnovani tako, da sprejmejo visoke radialne obremenitve. Njihovi ključni elementi valjanja so cilindrični valji, ki vzpostavljajo linearni stik z dirkališči. Ta zasnova je izjemno učinkovita pri ravnanju s čistimi radialnimi silami, ki služijo kot kritične sestavine v velikem številu industrijskih aplikacij. V primerjavi z krogličnimi ležaji enake velikosti ponujajo bistveno večjo zmogljivost za nošenje radialnih obremenitev.
Cilindrični ležaj
| ISO | NU1007 | |
| Gost | 32107 | |
| Premer izvrtine | d | 35 mm |
| Zunanji premer | D | 62 mm |
| Širina | B | 14 mm |
| Osnovna ocena dinamične obremenitve | C | 13.6 kn |
| Osnovna ocena statične obremenitve | C0 | 13,9 kn |
| Referenčna hitrost | 7800 R/min | |
| Omejevanje hitrosti | 6600 R/min | |
| Teža | 0,18 kg | |
Struktura valjastih valjskih ležajev
- Tipični valjasti valjčni ležaj je sestavljen iz naslednjih glavnih komponent:
- Zunanji prstan:Običajno imajo na eni ali obeh straneh pritrjena rebra ali prirobnice, da zagotovijo aksialne napotke za valje.
- Notranji prstan:Običajno imajo tudi rebra ali prirobnice za vodenje valov. Odvisno od zasnove je lahko notranji obroč sestavni del z rebri ali ločljivo (olajšanje pritrditve).
- Cilindrični valji:Natančni cilindrični kotalni elementi, ki so jedrne komponente, ki nosijo obremenitev. Dolžina valja je običajno nekoliko manjša od njihovega premera.
- Kletka (držala):Enakomerno loči valje, preprečuje, da bi se drgnili drug proti drugemu in jih pravilno vodi v dirkališčih. Materiali v kletki vključujejo jeklo, medenina ali polimere (npr. Poliamid/najlon).
Značilnosti valjaste ležajev
- Visoka radialna obremenitev:Zasnova linijskega stika jim omogoča, da obvladujejo bistveno večje radialne obremenitve kot kroglične ležaje z isto velikostjo.
- Visoka radialna togost:Odlična togost v radialni smeri, kar ima za posledico minimalno deformacijo pod obremenitvijo.
- Nizko trenje:Nizka kotalna odpornost prispeva k visoki učinkovitosti.
- Zmogljivost visoke hitrosti:Dobro oblikovani ležaji (zlasti pri lahkih kletkah) so primerni za visoke rotacijske hitrosti.
- Ločljivost:Številne vrste (npr. Nu, NJ modeli) imajo ločljive obroče (notranji in/ali zunanji), kar poenostavi pritrditev, odstranjevanje in vzdrževanje.
- Omejena zmogljivost osne obremenitve:Na splošno lahko sprejmejo le zelo majhne aksialne obremenitve (odvisno od oblikovanja rebra) ali pa potrebujejo kombinacijo z drugimi ležaji, da se obvladujejo osne sile.
Uporaba cilindričnih ležajev
V aplikacijah, ki zahtevajo visoko radialno obremenitev in togost, se široko uporabljajo ležaji valjaste valja.
- Električni motorji in generatorji:Podpora za rotor.
- Menjalniki in reduktorji:Podpora za prestavo gredi.
- Rolling Mills:Delovni zvitki in rezervni rolo.
- Črpalke in kompresorji:Podpora za gred.
- Vibrirajoči zasloni:Ravnanje z vibracijskimi obremenitvami.
- Gradbeni stroji:Ponovni obroči v bagerjih, žerjavi.
- Vetrne turbine:Ležaji glavne gredi.
- Vretene strojne stroje:Kjer sta visoka togost in natančnost kritična.
- Stroji za tiskanje:Podpora za valj.
Premium kakovostni valjasti valjčni ležaji zagotavljajo kritično zanesljivost misije, kjer je največja zmogljivost radialne obremenitve brez pogajanj.
Kontaktirajte nas
Sorodni izdelki
32217
Konični valjčni ležaj je natančen ležaj z valjanjem, zasnovan za obdelavo kombiniranih radialnih in težkih enosmernih osnih obremenitev hkrati. Njegova istoimenska stožčasta geometrija je ključna, ki mu omogoča učinkovito upravljanje in prenos teh kombiniranih obremenitev.
K6x9x10
Igelni ležaji uporabljajo valjaste valje z razmerjem med dolžino in premerom, ki presega 4: 1. Ta geometrija "igle podobne" omogoča izjemno radialno zmogljivost obremenitve znotraj izjemno kompaktnih presekov, kar zagotavlja vrhunsko učinkovitost prostora v primerjavi z krogličnimi ležaji enakovrednih dimenzij.

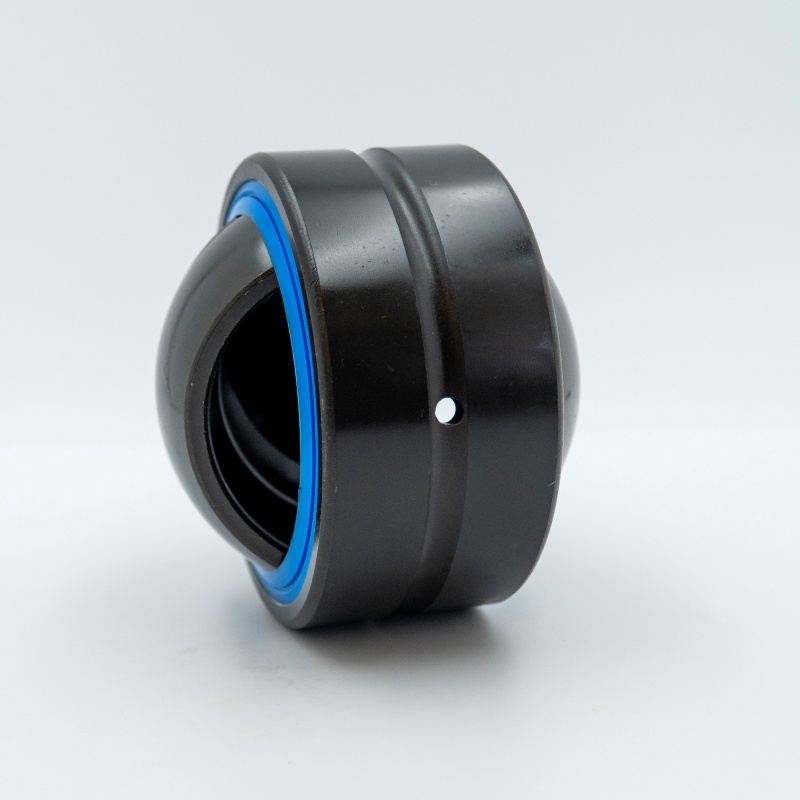

Gez88es 2rs
