Kategorija
GEZ215ES 2RS
Sferični navadni ležaji, znani tudi kot skupni ležaji, so mehanske komponente, ki so edinstveno zasnovane tako, da ustrezajo kotni neskladnosti in nihajoči ali vrtljivi gibi med povezanimi deli. Za razliko od standardnih krogličnih ali valjčnih ležajev imajo sferično oblikovano drsno kontaktno površino (notranji obroč), ki artikulira znotraj ustreznega sferičnega zunanjega obroča. Ta zasnova hkrati omogoča gibanje v več smereh.
Sferični navadni ležaj

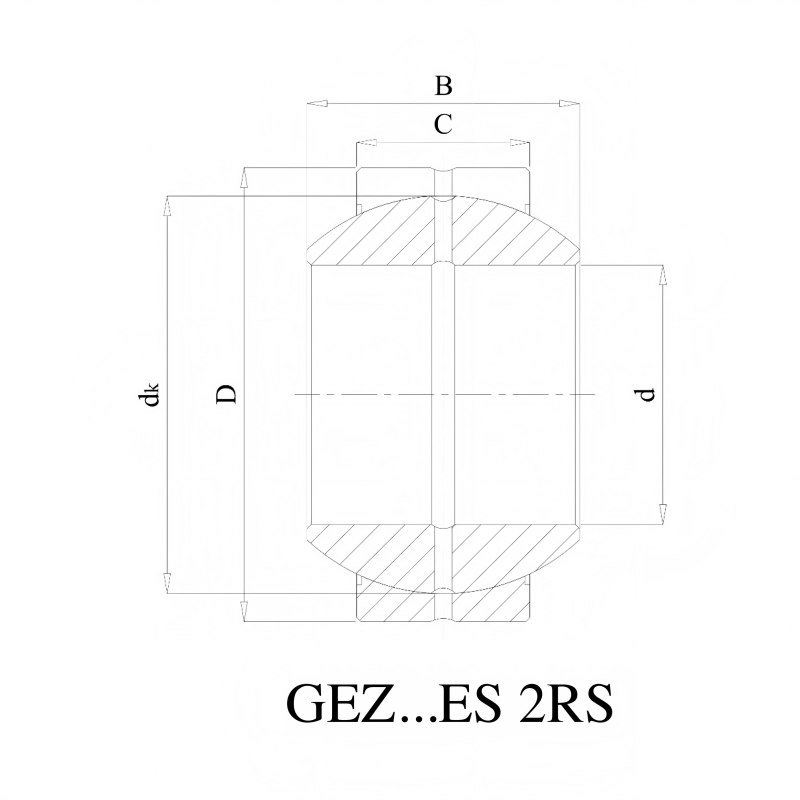

| ISO | GEZ215ES 2RS | |
| Premer izvrtine | d | 8,5 palca |
| Zunanji premer | D | 12,75 palca |
| Širina | B | 6.375 palcev |
| Zunanji obroč širine | C | 5.312 palca |
| Osnovna ocena dinamične obremenitve | Dyn.C | 3130 kn |
| Osnovna ocena statične obremenitve | Stat.co | 9420 kn |
| Notranji prstan s premerom Raceway | dk | 11.496 palcev |
| Izredna dimenzija | R1s | 0,043 palca |
| Zunanji obroč dimenzije Chamfer | R2s | 0,043 palca |
| Masovni ležaj | 51,1 kg | |
Struktura
Naši sferični navadni ležaji so sestavljeni iz dveh primarnih komponent:
- Notranji prstan:Notranji obroč ima konveksni sferični zunanji premer, ki deluje kot drsna površina.
- Zunanji prstan:Zunanji obroč ima ustrezno konkavno sferično izvrtino. Odvisno od vrste je zunanji obroč lahko preprost (za stiskanje v ohišja), ima prirobnico (za radialno lokacijo) ali vključuje integralni drobtina (vrsta konca palice). Drsne kontaktne površine so običajno zasnovane s posebnimi oblogami z nizkim trenjem ali površinskimi obdelavi, da se čim bolj zmanjšajo in izboljšajo zmogljivost.
Ključne značilnosti
- Samopreredno:Ustreza pomembni statični in dinamični neskladji (odklon gredi, napake pritrditve).
- Zmogljivost visoke obremenitve:V različnih smereh je zasnovan tako, da prenese visoke radialne obremenitve, osne obremenitve ali kombinirane obremenitve.
- Absorpcija šoka:Sposoben dušenja udarnih obremenitev in vibracij.
- Možnosti nizkega vzdrževanja:Številne vrste imajo robustne, brezsjene modele ali materiale, odporne proti koroziji, za delovanje brez vzdrževanja ali razširjene intervale servis v težkih pogojih.
- Gladko gibanje:Drsne površine z nizkim trenjem zagotavljajo natančno artikulacijo.
- Kompaktni dizajn:Prihranjanje prostora v primerjavi z več ležaji, ki dosegajo podobno artikulacijo.
Primarna aplikacijska industrija
Sferični navadni ležaji so nepogrešljivi v zahtevnih inženirskih okoljih, zlasti v:
- Avtomobil in prevoz:Sistemi vzmetenja, krmilne povezave, pogonski sklopi.
- Industrijski stroji:Hidravlični jeklenki, oprema za ravnanje z materiali, embalažni stroji, kmetijski stroji.
- Gradbena in inženirska oprema:Sklopki bam za bam, povezave žerjava, nakladalci.
- Kmetijstvo:Traktorji, žetev, plugi.
- Rudarstvo:Močni ležaji za vaje, transporterje, drobilnike pod ekstremnimi obremenitvami in kontaminacijo.
- Vetrna energija:Sistemi nagiba in YAW, ki zahtevajo zanesljivost v različnih obremenitvah in vremenskih razmerah.
Tipične aplikacije v strojih in okoljih
Ti ležaji so bistveni v kritičnih artikulacijskih točkah, kot so:
- Vrtilne točke:Povezava orožja, sklopi ročice.
- Hidravlični/pnevmatski valj:Palice in klevise.
- Kontrolni sistemi:Aktuatorji, povezave, ki zahtevajo natančno gibanje.
- Suspenzijski spoji:Artikulirani spoji v vozilih in opremi.
- Ostro okolje:Okolje s prahom, umazanijo, vlago, visokimi/nizkimi temperaturami in izpostavljenostjo kemikalijam ali morskim vodo (z uporabo variant, odpornih proti koroziji).
Naši natančno opremljeni sferični navadni ležaji ponujajo zanesljive artikulacijske rešitve za najtežje industrijske izzive na svetu.
