Kategorija
3204

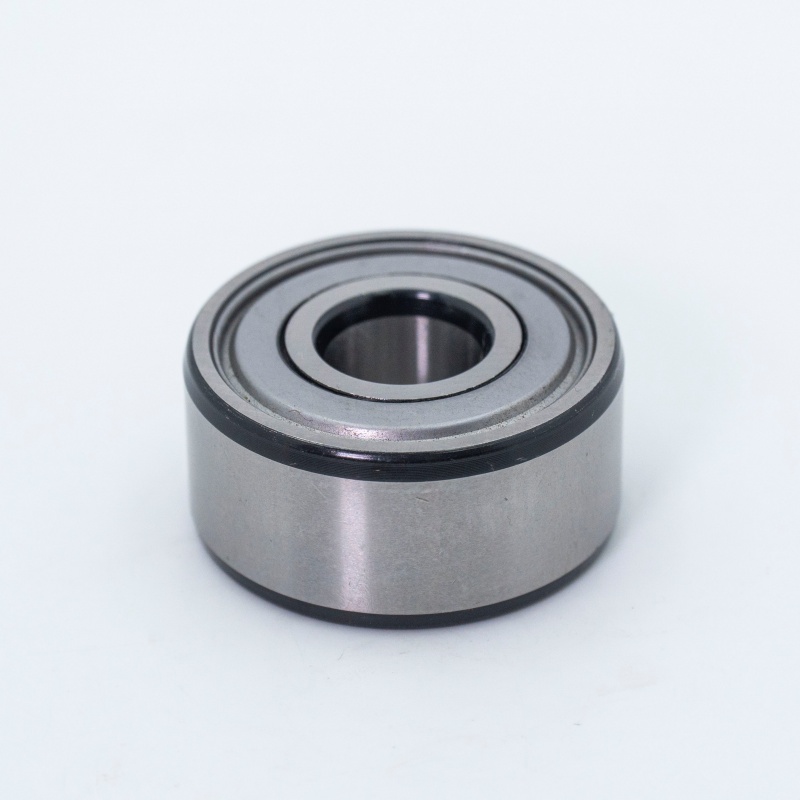

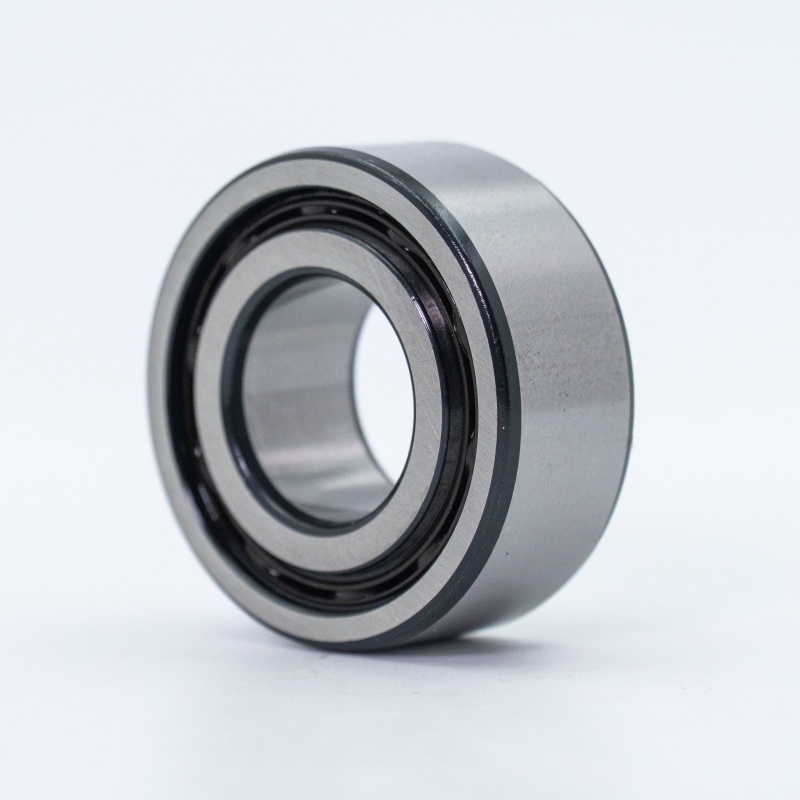

Kotni ležaji z dvojnim kontaktnim kroglom so specializirana vrsta valjanja, za katerega je značilno, da ima Dve vrsti jeklenih kroglic razporejene med notranje in zunanje obroče, z dirkališči odmik med seboj vzdolž osi ležaja. Ta zasnova povzroči, da kontaktna črta med kroglicami in dirkališči tvorijo kot (kontaktni kot) z radialno ravnino ležaja. Obstoj tega kontaktnega kota je ključnega pomena za to, da te ležaje omogoči hkrati podpirajo radialne in osne obremenitve. V primerjavi z enojnimi kotnimi kontaktnimi krogličnimi ležaji dvojna vrstica ponuja bistveno večjo zmogljivost obremenitve (zlasti osne obremenitve) in togost.
Kotni ležaj z dvojnim vrhom

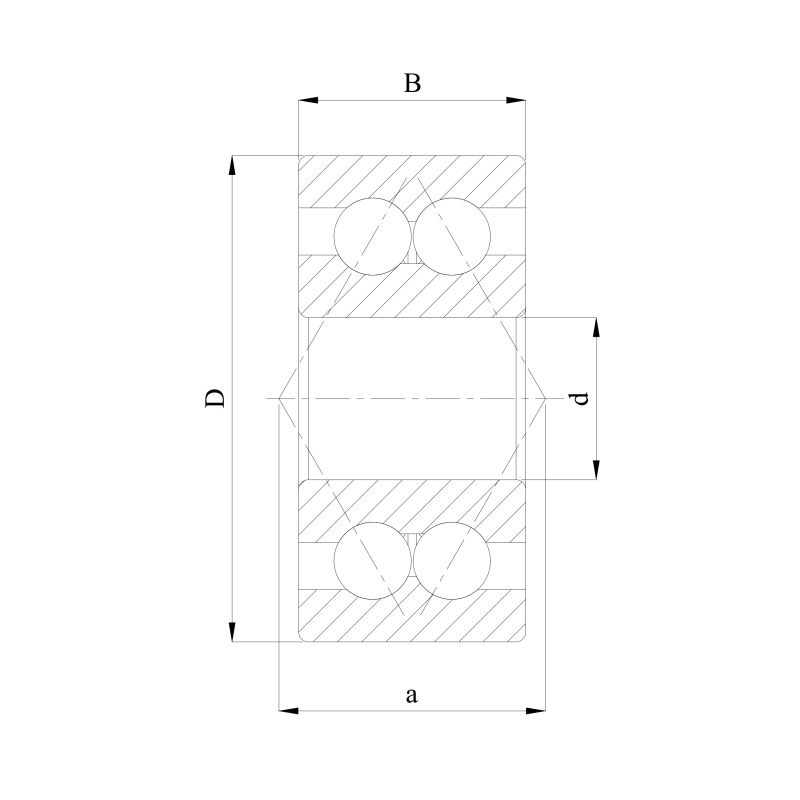

| ISO | 3204 | |
| Gost | 3056204 | |
| Premer izvrtine | d | 20 mm |
| Zunanji premer | D | 47 mm |
| Širina | B | 20,6 mm |
| Osnovna ocena dinamične obremenitve | C | 11.16 kn |
| Osnovna ocena statične obremenitve | C0 | 7.2 kn |
| Referenčna hitrost | 5400 R/min | |
| Omejevanje hitrosti | 7800 R/min | |
| Masovni ležaj | 0,16 kg | |
Značilnosti ležajev z dvojnimi kotnimi kontaktnimi kroglicami
- Zmogljivost visoke obremenitve:Dve vrsti kroglic bistveno povečata tako radialno kot osno (zlasti dvosmerna aksialna) nosilnost ležaja.
- Visoka togost:Struktura dvojne vrstice zagotavlja vrhunsko togost in stabilnost v prevračanju trenutkov ali kombiniranih obremenitev, kar ponuja večjo odpornost na deformacijo.
- Dvosmerna podpora za aksialno obremenitev:To je najpomembnejša prednost ležajev z dvojnimi kotnimi kontaktnimi kroglicami. En sam ležaj lahko podpira osne obremenitve obe smeri (npr. Levo in desno), hkrati pa ohranjajo visoko natančnost in togost. Za doseganje dvosmerne podpore ni treba pariti enosmernih ležajev.
- Visoka natančnost teka:Izdelani po visokih natančnih standardih, kar zagotavlja gladke in natančne rotacijske zmogljivosti.
- Kompaktnost:Kljub dvema vrstama kroglic je njihov dizajn na splošno bolj kompakten kot uporaba dveh ležajev z enim vrsticam, ki se lahko spreminjajo med obrazom ali iz oči v oči, shranjevanje prostora za pritrditev.
- Poenostavljena namestitev:Kot integralna enota je namestitev preprostejša od seznanjenih ležajev z eno vrstico in zagotavlja vnaprej določen odmik ali stanje prednapetosti.
- Nastavitev prednastavitve:Številni standardni kotni kontaktni ležaji z dvojnimi vrsticami so na voljo z optimizirano prednapetostjo (svetlobno ali srednjo) za najboljše ravnovesje togosti, natančnost teka in življenjsko dobo.
Razvrstitev ležajev z dvojnimi kotnimi kontaktnimi kroglicami
- Ležaji z dvojnimi kotnimi kontaktnimi kroglicami so predvsem razvrščeni glede na njihov kontaktni kot in oblikovalske funkcije:
- S kontaktnim kotom:
- 15 ° kontaktni kot:Poudarek na sposobnosti visoke hitrosti; Primerno za zmerne aksialne obremenitve, vendar visoke hitrosti.
- 25 ° kontaktni kot (najpogostejši):Ponuja uravnoteženo kombinacijo radialne/osne obremenitve, togosti in hitrosti; Najbolj razširjena vrsta.
- 30 °/40 ° kontaktni kot:Se osredotoča na visoko aksialno zmogljivost in togost; Primerno za pretežno osne obremenitve pri relativno nižji hitrosti.
- S konstrukcijskim oblikovanjem:
- Standardni tip:Trden zunanji obroč in ločen notranji obroč (pogosto z prirobnicami ali rebri). Najpogostejši dizajn (npr. Serija 3300, 3200).
- Zapečaten/zaščiten tip:Opremljen s kontaktnimi gumijastimi tesnili (RS/2RS) ali brez kontaktnih ščitov (ZZ/2Z) za okolja, ki zahtevajo zaščito pred prahom, vlago ali zadrževanjem maziva.
- Prirobljen zunanji prstan:Zunanji obroč ima prirobnico za enostavno osno pozicioniranje in poenostavljeno namestitev.
- Zožena izvrtina:Notranji obroč ima zoženo izvrtino za nastavitev odmika/prednapetosti z osnim premikom.
- Visoka obremenitev/posebni modeli:Kot so dvojni notranje ali zunanje obroče (npr. Približno 3200 serijskih modelov), optimiziranih za porazdelitev kontaktnega napetosti, da se še poveča zmogljivost osne obremenitve.
- Serija velikosti:Razvrščeno po standardih dimenzijskih serij ISO (npr. Serije 32, 33), kar kaže na razmer med različnimi širinami in premerom.
- S kontaktnim kotom:
Uporaba ležajev z dvojnimi kotnimi kontaktnimi kroglicami
Če uporabijo svojo visoko togost, natančnost in sposobnost ravnanja z dvosmernim potiskom, se v aplikacijah, ki zahtevajo podporo za kombinirane obremenitve (zlasti dvosmerne aksialne sile in prevračanje trenutkov), in zahtevajo visoko rotacijsko natančnost. Primeri vključujejo:
- Vretene strojne stroje:Ležaji za vretena v strugah, rezkalni stroji, brusilni stroji itd., Kjer so ena najbolj razširjenih aplikacij.
- Menjalniki:Podpora za izhodne gredi v reduktorji planetarnih zobnikov in industrijskih menjalnikov (pogosto zahtevajo podpora za osni potisk in nagib).
- Industrijske črpalke:Podpora gredi v centrifugalnih črpalkah, vijačnih črpalkah itd., Upravljanje s radialnimi in dvosmernimi aksialnimi obremenitvami.
- Gradbeni/kmetijski stroji:Pogonske gredi, obroči.
- Stroji za tiskanje:Ležaji cilindra, ki zahtevajo visoko natančnost in gladko delovanje.
- Plastični in gumijasti stroji:Podpora za vijake pri ekstruderjih, ležaji v koledakih/mešalnikih.
- Oboževalci/puhali:Podpora za rotor pri ventilatorjih za visoke hitrosti.
- Avtomobil:Omejene visokozmogljive aplikacije (npr. Ležaji sproščanja sklopke z visoko ceno), vendar manj pogoste kot ležaji z eno vrsto ali štiritočkovnimi stiki zaradi vesoljskih omejitev.
- Robotski sklepi.
Opomba: Nudimo široko paleto ležajev z dvojnimi kotnimi kontaktnimi kroglicami. Pišite nam, da izberete optimalni ležaj za vaše posebne zahteve glede aplikacije (obremenitev in smer, hitrost, zahteve glede natančnosti, pritrdilni prostor, okoljske razmere itd.).
