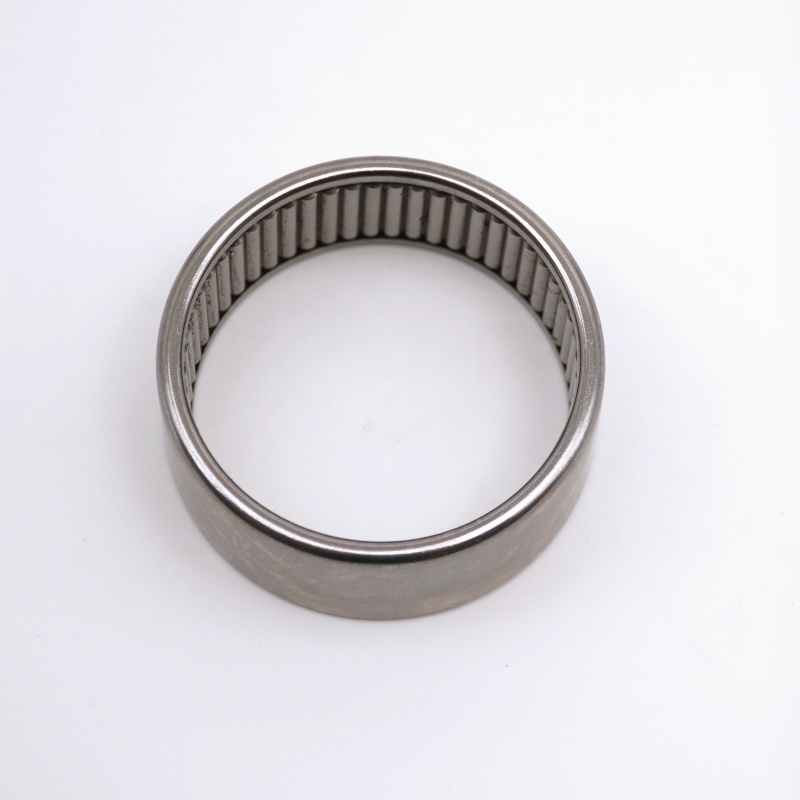

HK4012
Ložiská na ihlových valcoch využívajú valcovité valčeky s pomerom dĺžky k priemeru presahujúcim 4: 1. Táto „ihlová“ geometria umožňuje výnimočnú kapacitu radiálneho zaťaženia v rámci extrémne kompaktných prierezov, ktorá poskytuje vynikajúcu priestorovú účinnosť v porovnaní s guľovými ložiskami ekvivalentných rozmerov.
Valcové ložiská

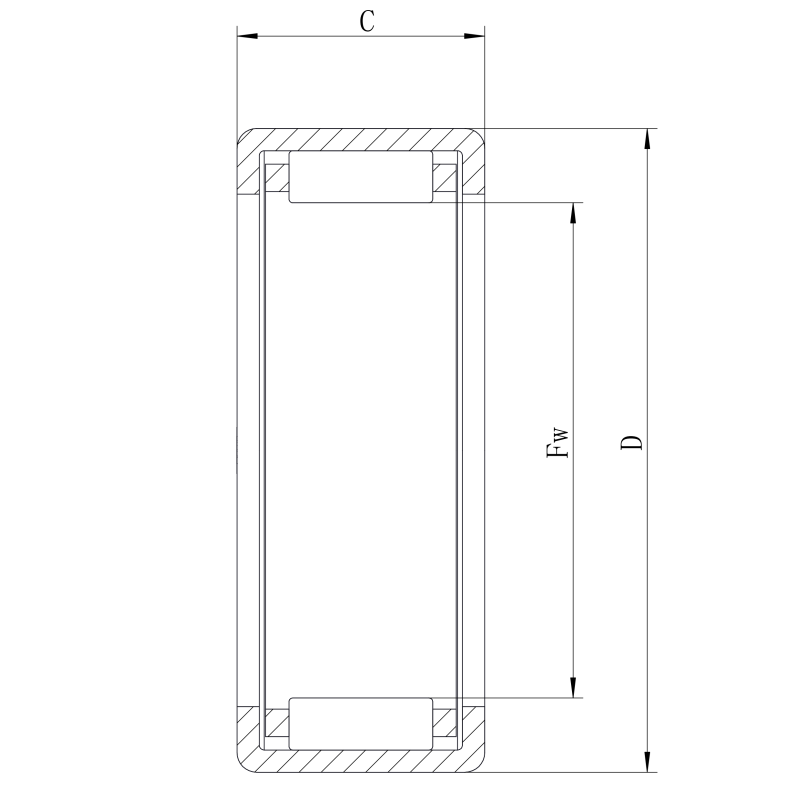

| ISO | HK4012 | |
| Vnútorný prsteň pretekovej dráhy | F | 40 mm |
| Vonkajší priemer | D | 47 mm |
| Šírka | B | 12 mm |
| Základné dynamické hodnotenie zaťaženia | C | 6.72 kn |
| Základné statické hodnotenie zaťaženia | C0 | 11.7 kn |
| Obmedzovacia rýchlosť | 3100 R/min | |
| Hromadné ložisko | 0,03 kg | |
Štrukturálne zrútenie
Kľúčové komponenty zahŕňajú:
- Vonkajší prsteň: Typicky s Raceway (Cageless Type vynechávajú vonkajší krúžok)
- Ihlové valčeky: Presné valčeky vysielajúce zaťaženie prostredníctvom kontaktu s linkou
- Klietka: Mosadz/oceľové/polymérne materiály, ktoré sú valčeky (typy bez kategórií, vylučujú klietku)
- Vnútorný prsteň: Voliteľná komponent (napr. Na-typ s vnútorným kruhom, typ RNA bez)
Klasifikačný systém
- Dizajn: Úplný doplnok (vysoké zaťaženie), klietky (vysokorýchlostné schopné)
- Funkcia: Radiálne, ťahové, kombinované ložiská
- Špeciálne typy: Prírub (axiálne umiestnenie), zarovnanie (kompenzácia nesprávneho vyrovnania)
Technické výhody
| Funkcia | Inžiniersky prínos |
| Sekcia | Šetrí 60% radiálny priestor |
| Hustota zaťaženia | 300% vyššia kapacita vs. gule |
| Odpor | Kontakt v riadku distribuuje stres |
| Presnosť rotácie | ± 0,03 mm pre presné systémy |
| Poznámka: Obmedzenie rýchlosti sa líši podľa materiálu klietky |
Priemyselné aplikácie
- Automobilový: Prenosy (napr. Jtekt NK17/20), spojovacie tyče
- Robotika: Kĺbové kĺby (prevládajúci typ doplnku)
- Letectvo: Podporné ložiská APU rotora
- Lekársky: CT Scanner Rotácia portálu (verzie MRI-SAFE)
- Výstavba: Hydraulické čerpadlá (Timken Tor 47)
Adaptácia životného prostredia
| Stav | Odporúčané riešenie |
| Vysoká teplota | Keramické valčeky + špeciálne klietky |
| Korozívne médiá | Plná nehrdzavejúca oceľ (prípona SS) |
| Kontaminované oblasti | Kontaktné tesnenia s dvojitým lipom (2R) |
| Ultra vysoká rýchlosť | Polymérne klietky + mazanie vzduch-vzduch |
