Tlačené guľôčkové ložiská sú valcovacie ložiská navrhnuté tak, aby manipulovali axiálne zaťaženia výlučne. Ich dizajn obsahuje a podložka hriadeľa (tesný prsteň), podložka na bývanie (voľný prsteň)a a zostava guľôčkovej klietky s drážkovanými pretekárskymi dráhami, čo umožňuje účinný prenos axiálnej sily s minimálnym trením. Nie je vhodné pre radiálne zaťaženie.

Žiadosť

Ložisko s pruhom

ISO	51111
Gost	8111
Priemer	d	55 mm
Vonkajší priemer	D	78 mm
Výška	H	16 mm
Základné dynamické hodnotenie zaťaženia	C	1 kn
Základné statické hodnotenie zaťaženia	C0	1.4 kn
Referenčná rýchlosť		2300 r/min
Obmedzovacia rýchlosť		1700 r/min
Hromadné ložisko	0,247 kg

Konštrukcia

Prstene: GCR15 ložisková oceľ zakalená na HRC 58-62, precízne zázemie;
Loptička: φ3mm-φ50 mm oceľové gule (ISO 3290 GRADE G10-G20);
Klietka: Zlomená oceľ/mosadz alebo polymér PA66-GF25 segmentovaná klietka;
Tesnenie: Z-štít (80 ° C) alebo 2R gumové tesnenie (120 ° C).

Kľúčové funkcie výkonu

Typ tesnenia:
- Otvorené ložiská: Žiadne pečate; Vyžadujte pravidelné mazanie.
- Tienené ložiská (ZZ/2Z): Jedno alebo dvojité kovové štíty na ochranu prachu (nie olejové).
- Utesnené ložiská (RS/2R): Gumové tesnenia pre odolnosť proti prachu/vode a zadržiavaniu mastnoty.
Podľa veľkosti:
- Miniatúrne ložiská: Priemer otvoru <10 mm, používaný v presných nástrojoch.
- Štandardné ložiská: Bežné veľkosti (napr. 6200 série).
- Ložiská: Pre priemyselné vybavenie s vysokým výkonom.
Špeciálne typy:
- Ložiská z nehrdzavejúcej ocele: Korózia rezistentná do vlhkého/chemického prostredia.
- Keramické hybridné ložiská: Keramické gule pre vysoké teplotné a antimagnetické aplikácie.

Priemyselné aplikácie

Priemysel	Vybavenie	Načítať profil
Automobilový	Uvoľnenie spojky, prenos	Nárazové zaťaženie ≤ 50 kN
Výstavba	Hydraulické čerpadlá, rýpadlo sa zabil	Statické zaťaženia až 300 kN
Generovanie energie	Vodidlá turbíny, výška tónu vetra	Cyklické zaťaženie (50 000 hod. Život)
Robotika	Redukcia kĺbov	Polohovanie

Poznámky k výberu a montáž

Odpor: SUS440 z nehrdzavejúcej ocele alebo zinkového pokovovania;
Alternatíva: Používať Zužujúce sa valcové ložiská(300% vyššia kapacita);
Montáž: Podložka hriadeľa musí byť tlačená; Výbava krytu ≤0,05 mm.

Predchádzajúce správy

51112

Ďalšie správy

51110

Kontaktujte nás

Súvisiace výrobky

K35X40X27

Ložiská na ihlových valcoch využívajú valcovité valčeky s pomerom dĺžky k priemeru presahujúcim 4: 1. Táto „ihlová“ geometria umožňuje výnimočnú kapacitu radiálneho zaťaženia v rámci extrémne kompaktných prierezov, ktorá poskytuje vynikajúcu priestorovú účinnosť v porovnaní s guľovými ložiskami ekvivalentných rozmerov.

Prečítajte si viac 🡥

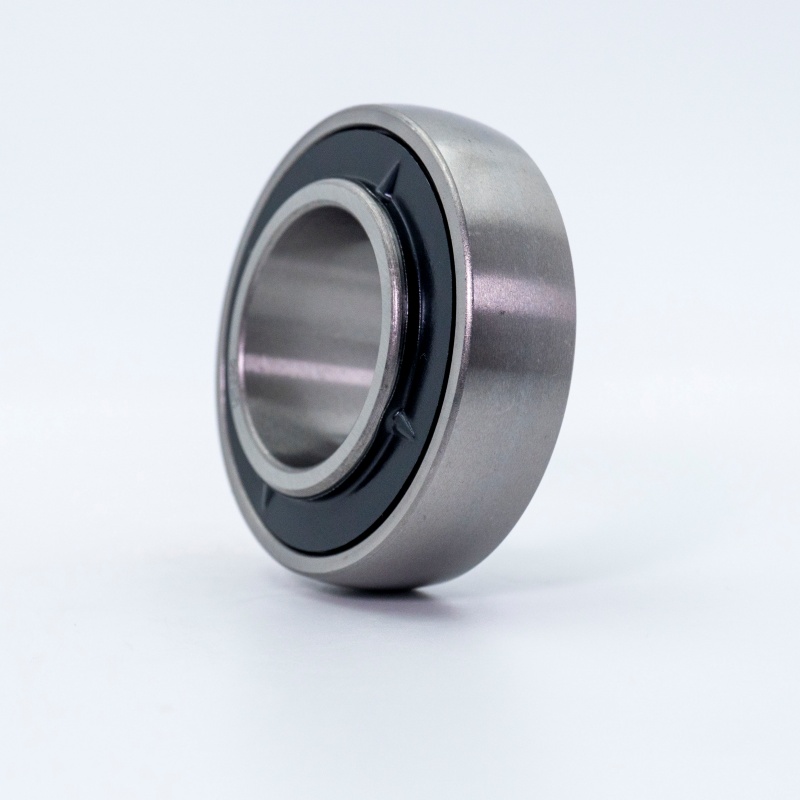

UK213-HE2313
