Kategória
3307
Dvojité row uhlové kontaktné guľôčky sú špecializovaným typom valivého ložiska charakterizovaného tým, že majú Dva rady oceľových guličiek usporiadané medzi vnútornými a vonkajšími kruhovými závodmi, s pretekárskymi dráhami posunuté vo vzťahu k sebe pozdĺž osi ložiska. Tento dizajn spôsobuje, že kontaktná čiara medzi loptičkami a pretekárskymi dráhami vytvorí uhol (kontaktný uhol) s radiálnou rovinou ložiska. Existencia tohto kontaktného uhla je kľúčom k umožneniu týchto ložísk súčasne podporovať radiálne a axiálne zaťaženie. V porovnaní s jednostupňovým uhlovým kontaktným guľovým ložiskám ponúka dizajn dvojitého radu výrazne vyššiu kapacitu prenášania zaťaženia (najmä axiálne zaťaženie) a tuhosť.

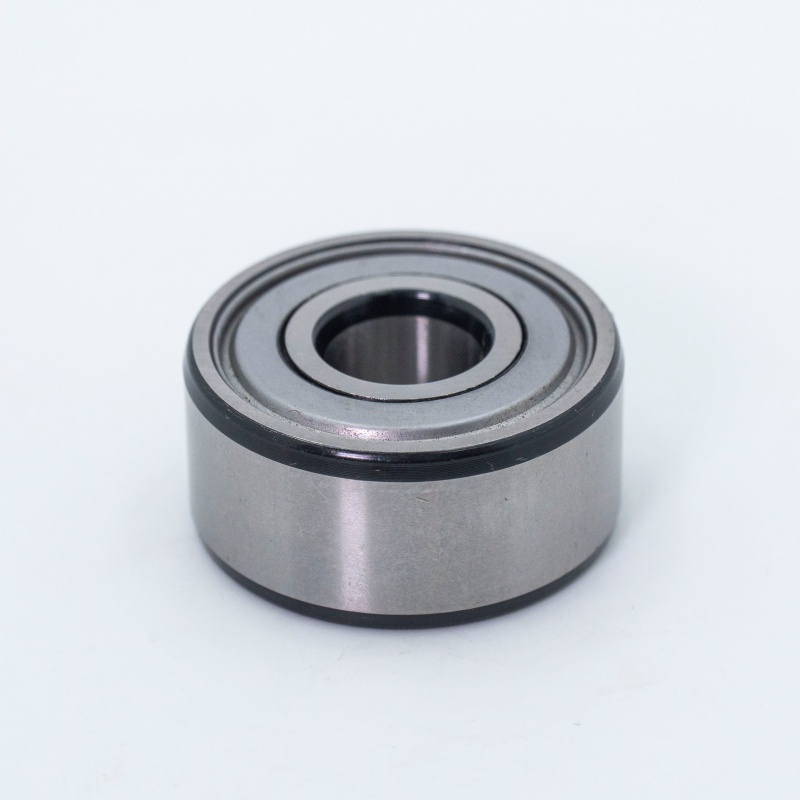

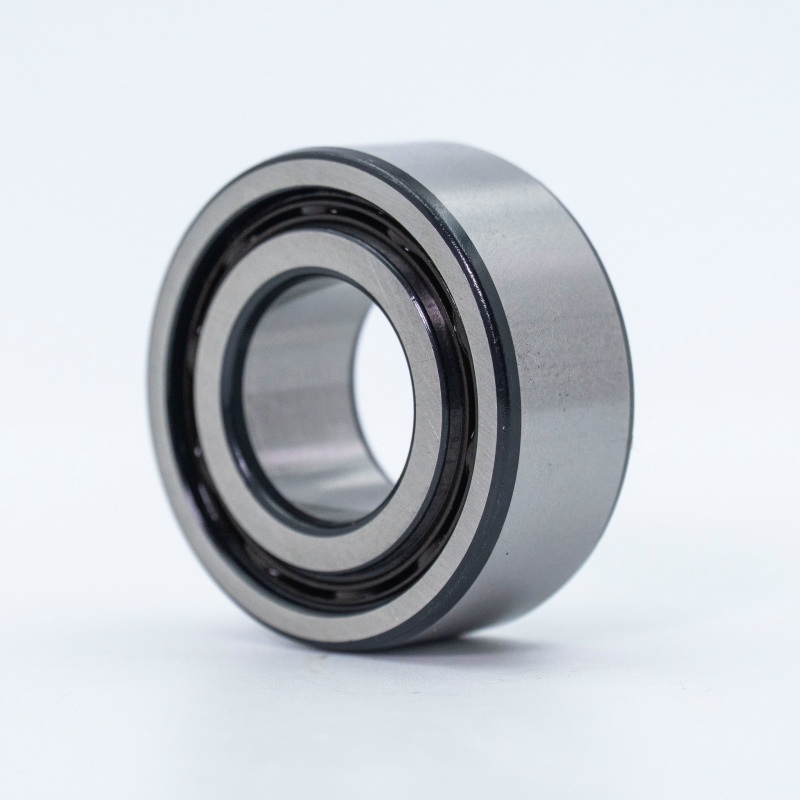

Dvojitý riadok s uhlovými kontaktnými ložiskami

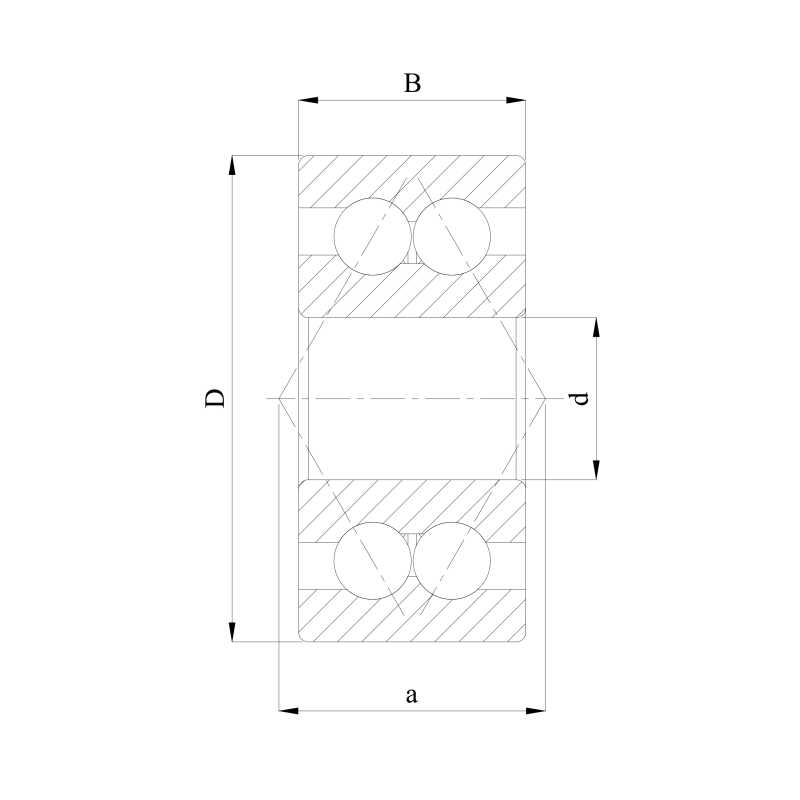

| ISO | 3307 | |
| Gost | 3056307 | |
| Priemer | d | 35 mm |
| Vonkajší priemer | D | 80 mm |
| Šírka | B | 34,9 mm |
| Základné dynamické hodnotenie zaťaženia | C | 29,3 kn |
| Základné statické hodnotenie zaťaženia | C0 | 20.4 kn |
| Referenčná rýchlosť | 3400 r/min | |
| Obmedzovacia rýchlosť | 4500 r/min | |
| Hromadné ložisko | 0,73 kg | |
Charakteristiky dvojitých uhlových kontaktných guľôčok
- Kapacita vysokej zaťaženia:Dva rady guľôčok podstatne zvyšujú radiálnu aj axiálnu (najmä obojsmernú axiálnu) kapacitu ložiska.
- Vysoká tuhosť:Štruktúra dvojitého radu poskytuje vynikajúcu tuhosť a stabilitu pri prevrátenia momentov alebo kombinovaných zaťažení, čo ponúka väčší odpor proti deformácii.
- Podpora obojsmerného axiálneho zaťaženia:Toto je najvýznamnejšia výhoda dvojitých uhlových kontaktných guľôčok. Jedno ložisko môže podporovať axiálne zaťaženie z Oba smery (napr. Ľavá a doprava) pri zachovaní vysokej presnosti a tuhosti. Na dosiahnutie obojsmernej podpory nie je potrebné spárovať ložiská s jedným radom.
- Presnosť vysokej prevádzky:Vyrobené podľa vysokých presných štandardov, zabezpečujúc hladký a presný rotačný výkon.
- Kompaktnosť:Napriek tomu, že majú dva rady loptičiek, ich dizajn je vo všeobecnosti kompaktnejší ako s použitím kombinácie dvoch spárovaných ložísk s jedným radom, čím sa ukladá montážny priestor.
- Zjednodušená inštalácia:Ako integrálna jednotka je inštalácia jednoduchšia ako spárované ložiská s jedným radom a zaisťuje vopred určenú vôľu alebo podmienku predpätia.
- Úprava predpätia:Mnoho štandardných dvojitých uhlových kontaktných ložísk sa dodáva s optimalizovaným predpätím (ľahkým alebo médiom) pre najlepšiu rovnováhu rigidity, presnosť prevádzky a životnosti servisu.
Klasifikácia dvojitých uhlových kontaktných guľôčok
- Dvojité row uhlové kontaktné guľôčky sú primárne klasifikované na základe ich kontaktného uhla a konštrukčných prvkov:
- Podľa uhla kontaktu:
- 15 ° Kontaktný uhol:Dôraz na vysokorýchlostné schopnosti; Vhodné pre mierne axiálne zaťaženie, ale vysokorýchlostné požiadavky.
- 25 ° Kontaktný uhol (najbežnejší):Ponúka vyváženú kombináciu kapacity radiálneho/axiálneho zaťaženia, tuhosti a rýchlosti; najčastejšie používaný typ.
- 30 °/40 ° Kontaktný uhol:Zameriava sa na kapacitu a rigiditu s vysokým axiálnym zaťažením; Vhodné pre prevažne axiálne zaťaženie pri relatívne nižších rýchlostiach.
- Konštrukčným dizajnom:
- Štandardný typ:Pevný vonkajší krúžok a separovateľný vnútorný krúžok (S) (často s prírubami alebo rebrámi). Najbežnejší dizajn (napr. 3300, séria 3200).
- Utesnený/tienený typ:Vybavené kontaktnými gumovými tesneniami (RS/2RS) alebo nekontaktnými štítmi (ZZ/2Z) pre prostredia vyžadujúce ochranu pred prachom, vlhkosťou alebo zadržiavaním maziva.
- Vonkajší krúžok s prírubom:Vonkajší krúžok má prírubu pre ľahké axiálne umiestnenie a zjednodušená inštalácia.
- Zúžené otvory:Vnútorný prsteň má zúžený otvor na nastavenie vôle/predpätia podľa axiálneho posunu.
- Vysoké zaťaženie/špeciálne vzory:Ako sú dvojité vnútorné alebo vonkajšie krúžky (napr. Približne 3200 konštrukcie série), optimalizované pre distribúciu kontaktného napätia, aby sa ďalej zvýšila kapacita axiálneho zaťaženia.
- Podľa veľkosti série:Klasifikované podľa štandardov série ISO Dimension (napr. 32, 33 série), čo naznačuje rôzne pomery šírky k priemeru.
- Podľa uhla kontaktu:
Aplikácie dvojitých uhlových kontaktných guľôčok
Využívanie ich vysokej rigidity, presnosti a schopnosti zvládnuť obojsmerný ťah, dvojité uhlové kontaktné guľôčkové ložiská, sa vo veľkej miere používajú v aplikáciách vyžadujúcich podporu kombinovaného zaťaženia (najmä obojsmerných axiálnych síl a prevrátenia momentov) a vyžadujú vysokú rotačnú presnosť. Príklady zahŕňajú:
- Vretená strojov:Ložiská pre vreteny v sústruhoch, frézovacích strojoch, brúsnych strojoch atď., Kde sú jednou z najbežnejších aplikácií.
- Prevodovky:Podpora pre výstupné hriadele v planétových redukciách prevodových stupňov a priemyselných prevodoviek (často si vyžaduje axiálny ťah a podpora naklonenia).
- Priemyselné čerpadlá:Podpora hriadeľa v odstredivých čerpadlách, skrutkových čerpadlách atď., Kandidovanie radiálnych a obojsmerných axiálnych zaťažení.
- Konštrukcia/poľnohospodárske stroje:Hnacie hriadele, zazvonené krúžky.
- Tlačové stroje:Ložiská valca, ktoré si vyžadujú vysokú presnosť a hladkú prevádzku.
- Plastové a gumové stroje:Podpory v extrudéroch, ložiská valcovania v kalendároch/mixéroch.
- Fanúšikovia/dúchadlá:Podpora rotora u vysokorýchlostných ventilátorov.
- Automobil:Obmedzené vysokovýkonné aplikácie (napr. Ložiská uvoľňovania spojky špičkových), ale menej bežné ako ložiská s jednotlivými alebo štvorbodovými kontaktmi v dôsledku obmedzení priestoru.
- Robotické kĺby.
Poznámka: Ponúkame širokú škálu dvojriadkových uhlových kontaktných guľôčok. Kontaktujte nás a vyberte optimálne ložisko pre vaše konkrétne požiadavky na aplikáciu (veľkosť a smer, rýchlosť, požiadavky na presnosť, montážny priestor, podmienky prostredia atď.).
