Kategória
3200 ZZ
Dvojité row uhlové kontaktné guľôčky sú špecializovaným typom valivého ložiska charakterizovaného tým, že majú Dva rady oceľových guličiek usporiadané medzi vnútornými a vonkajšími kruhovými závodmi, s pretekárskymi dráhami posunuté vo vzťahu k sebe pozdĺž osi ložiska. Tento dizajn spôsobuje, že kontaktná čiara medzi loptičkami a pretekárskymi dráhami vytvorí uhol (kontaktný uhol) s radiálnou rovinou ložiska. Existencia tohto kontaktného uhla je kľúčom k umožneniu týchto ložísk súčasne podporovať radiálne a axiálne zaťaženie. V porovnaní s jednostupňovým uhlovým kontaktným guľovým ložiskám ponúka dizajn dvojitého radu výrazne vyššiu kapacitu prenášania zaťaženia (najmä axiálne zaťaženie) a tuhosť.
Dvojitý riadok s uhlovými kontaktnými ložiskami
| ISO | 3 200 | |
| Gost | 3056200 ZZ | |
| Priemer | d | 10 mm |
| Vonkajší priemer | D | 30 mm |
| Šírka | B | 14 mm |
| Základné dynamické hodnotenie zaťaženia | C | 4,45 kn |
| Základné statické hodnotenie zaťaženia | C0 | 2,58 kn |
| Referenčná rýchlosť | 9600 R/min | |
| Obmedzovacia rýchlosť | 13200 R/min | |
| Hromadné ložisko | 0,051 kg | |
Charakteristiky dvojitých uhlových kontaktných guľôčok
- Kapacita vysokej zaťaženia:Dva rady guľôčok podstatne zvyšujú radiálnu aj axiálnu (najmä obojsmernú axiálnu) kapacitu ložiska.
- Vysoká tuhosť:Štruktúra dvojitého radu poskytuje vynikajúcu tuhosť a stabilitu pri prevrátenia momentov alebo kombinovaných zaťažení, čo ponúka väčší odpor proti deformácii.
- Podpora obojsmerného axiálneho zaťaženia:Toto je najvýznamnejšia výhoda dvojitých uhlových kontaktných guľôčok. Jedno ložisko môže podporovať axiálne zaťaženie z Oba smery (napr. Ľavá a doprava) pri zachovaní vysokej presnosti a tuhosti. Na dosiahnutie obojsmernej podpory nie je potrebné spárovať ložiská s jedným radom.
- Presnosť vysokej prevádzky:Vyrobené podľa vysokých presných štandardov, zabezpečujúc hladký a presný rotačný výkon.
- Kompaktnosť:Napriek tomu, že majú dva rady loptičiek, ich dizajn je vo všeobecnosti kompaktnejší ako s použitím kombinácie dvoch spárovaných ložísk s jedným radom, čím sa ukladá montážny priestor.
- Zjednodušená inštalácia:Ako integrálna jednotka je inštalácia jednoduchšia ako spárované ložiská s jedným radom a zaisťuje vopred určenú vôľu alebo podmienku predpätia.
- Úprava predpätia:Mnoho štandardných dvojitých uhlových kontaktných ložísk sa dodáva s optimalizovaným predpätím (ľahkým alebo médiom) pre najlepšiu rovnováhu rigidity, presnosť prevádzky a životnosti servisu.
Klasifikácia dvojitých uhlových kontaktných guľôčok
- Dvojité row uhlové kontaktné guľôčky sú primárne klasifikované na základe ich kontaktného uhla a konštrukčných prvkov:
- Podľa uhla kontaktu:
- 15 ° Kontaktný uhol:Dôraz na vysokorýchlostné schopnosti; Vhodné pre mierne axiálne zaťaženie, ale vysokorýchlostné požiadavky.
- 25 ° Kontaktný uhol (najbežnejší):Ponúka vyváženú kombináciu kapacity radiálneho/axiálneho zaťaženia, tuhosti a rýchlosti; najčastejšie používaný typ.
- 30 °/40 ° Kontaktný uhol:Zameriava sa na kapacitu a rigiditu s vysokým axiálnym zaťažením; Vhodné pre prevažne axiálne zaťaženie pri relatívne nižších rýchlostiach.
- Konštrukčným dizajnom:
- Štandardný typ:Pevný vonkajší krúžok a separovateľný vnútorný krúžok (S) (často s prírubami alebo rebrámi). Najbežnejší dizajn (napr. 3300, séria 3200).
- Utesnený/tienený typ:Vybavené kontaktnými gumovými tesneniami (RS/2RS) alebo nekontaktnými štítmi (ZZ/2Z) pre prostredia vyžadujúce ochranu pred prachom, vlhkosťou alebo zadržiavaním maziva.
- Vonkajší krúžok s prírubom:Vonkajší krúžok má prírubu pre ľahké axiálne umiestnenie a zjednodušená inštalácia.
- Zúžené otvory:Vnútorný prsteň má zúžený otvor na nastavenie vôle/predpätia podľa axiálneho posunu.
- Vysoké zaťaženie/špeciálne vzory:Ako sú dvojité vnútorné alebo vonkajšie krúžky (napr. Približne 3200 konštrukcie série), optimalizované pre distribúciu kontaktného napätia, aby sa ďalej zvýšila kapacita axiálneho zaťaženia.
- Podľa veľkosti série:Klasifikované podľa štandardov série ISO Dimension (napr. 32, 33 série), čo naznačuje rôzne pomery šírky k priemeru.
- Podľa uhla kontaktu:
Aplikácie dvojitých uhlových kontaktných guľôčok
Využívanie ich vysokej rigidity, presnosti a schopnosti zvládnuť obojsmerný ťah, dvojité uhlové kontaktné guľôčkové ložiská, sa vo veľkej miere používajú v aplikáciách vyžadujúcich podporu kombinovaného zaťaženia (najmä obojsmerných axiálnych síl a prevrátenia momentov) a vyžadujú vysokú rotačnú presnosť. Príklady zahŕňajú:
- Vretená strojov:Ložiská pre vreteny v sústruhoch, frézovacích strojoch, brúsnych strojoch atď., Kde sú jednou z najbežnejších aplikácií.
- Prevodovky:Podpora pre výstupné hriadele v planétových redukciách prevodových stupňov a priemyselných prevodoviek (často si vyžaduje axiálny ťah a podpora naklonenia).
- Priemyselné čerpadlá:Podpora hriadeľa v odstredivých čerpadlách, skrutkových čerpadlách atď., Kandidovanie radiálnych a obojsmerných axiálnych zaťažení.
- Konštrukcia/poľnohospodárske stroje:Hnacie hriadele, zazvonené krúžky.
- Tlačové stroje:Ložiská valca, ktoré si vyžadujú vysokú presnosť a hladkú prevádzku.
- Plastové a gumové stroje:Podpory v extrudéroch, ložiská valcovania v kalendároch/mixéroch.
- Fanúšikovia/dúchadlá:Podpora rotora u vysokorýchlostných ventilátorov.
- Automobil:Obmedzené vysokovýkonné aplikácie (napr. Ložiská uvoľňovania spojky špičkových), ale menej bežné ako ložiská s jednotlivými alebo štvorbodovými kontaktmi v dôsledku obmedzení priestoru.
- Robotické kĺby.
Poznámka: Ponúkame širokú škálu dvojriadkových uhlových kontaktných guľôčok. Kontaktujte nás a vyberte optimálne ložisko pre vaše konkrétne požiadavky na aplikáciu (veľkosť a smer, rýchlosť, požiadavky na presnosť, montážny priestor, podmienky prostredia atď.).
Kontaktujte nás
Súvisiace výrobky
51244
Tlačené guľôčkové ložiská sú valcovacie ložiská navrhnuté tak, aby manipulovali výlučne axiálne zaťaženia. Ich dizajn je vybavený podložkou hriadeľa (tesný prsteň), podložky na puzdro (voľný prsteň) a zostavu guľôčkovej klietky s drážkovanými pretekárskymi dráhami, čo umožňuje účinný prenos axiálnej sily s minimálnym trením. Nie je vhodné pre radiálne zaťaženie.
22313 CW33
Sférické ložisko valca je vysoko skonštruované ložisko valcovacieho prvku určené na vynikanie v náročných prevádzkových podmienkach. Jeho definujúcou vlastnosťou je jeho samostatná schopnosť. Automaticky kompenzuje nesprávne zarovnanie medzi hriadeľom a puzdrom spôsobeným upevňovacími chybami, vychýlením hriadeľa alebo usadzovaním nadácie (zvyčajne do 1,5 ° - 3 °). Toto ...
6316 ZZ
Hlboké guľové ložisko Groove je jedným z najpoužívanejších typov valivých ložísk. Skladá sa z vnútorného krúžku, vonkajšieho krúžku, oceľových guličiek a klietok (alebo tesniacich komponentov). Deep Groove Race Ways na vnútorných a vonkajších krúžkoch umožňujú vydržať radiálne zaťaženie a obmedzené…
K35X40X27
Ložiská na ihlových valcoch využívajú valcovité valčeky s pomerom dĺžky k priemeru presahujúcim 4: 1. Táto „ihlová“ geometria umožňuje výnimočnú kapacitu radiálneho zaťaženia v rámci extrémne kompaktných prierezov, ktorá poskytuje vynikajúcu priestorovú účinnosť v porovnaní s guľovými ložiskami ekvivalentných rozmerov.

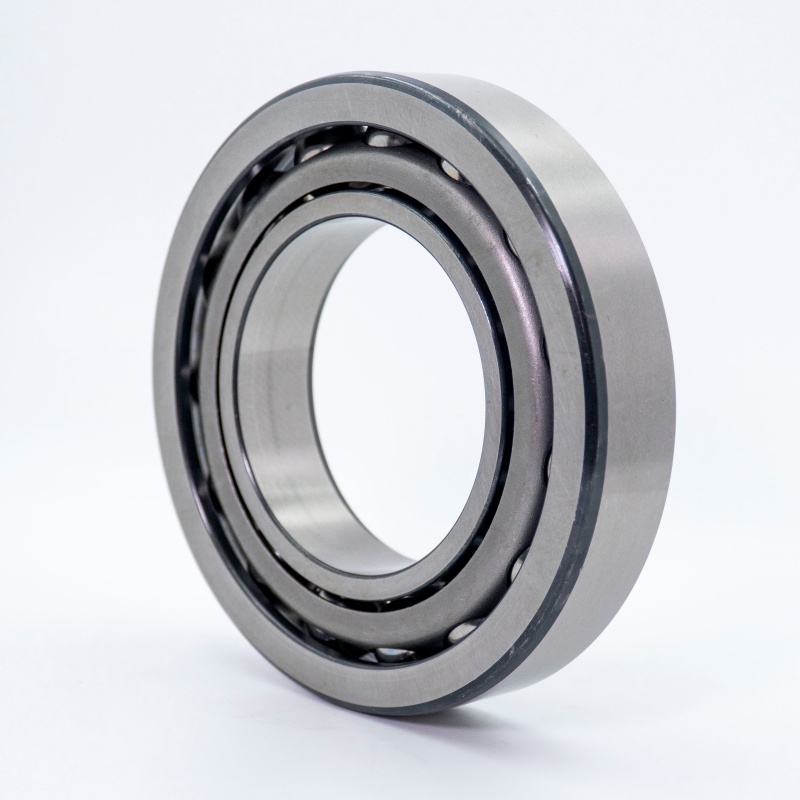

7222 AC
