1217 K

Samostatne vyrovnané guľôčkové ložiská vynikajú za svoju jedinečnú schopnosť automaticky kompenzovať uhlové vyrovnanie medzi hriadeľom a krytom. Toto vyradenie môže prameniť z vychýlenia hriadeľa, chyby montáže alebo vyrovnania nadácie. Na rozdiel od štandardných ložísk, typy samostatných zostávajúcich ponúkajú väčšiu prevádzkovú flexibilitu a znižujú koncentrácie stresu, ktoré vedú k predčasnému zlyhaniu v náročných aplikáciách.

Žiadosť

Samonosné ložisko guľôčky

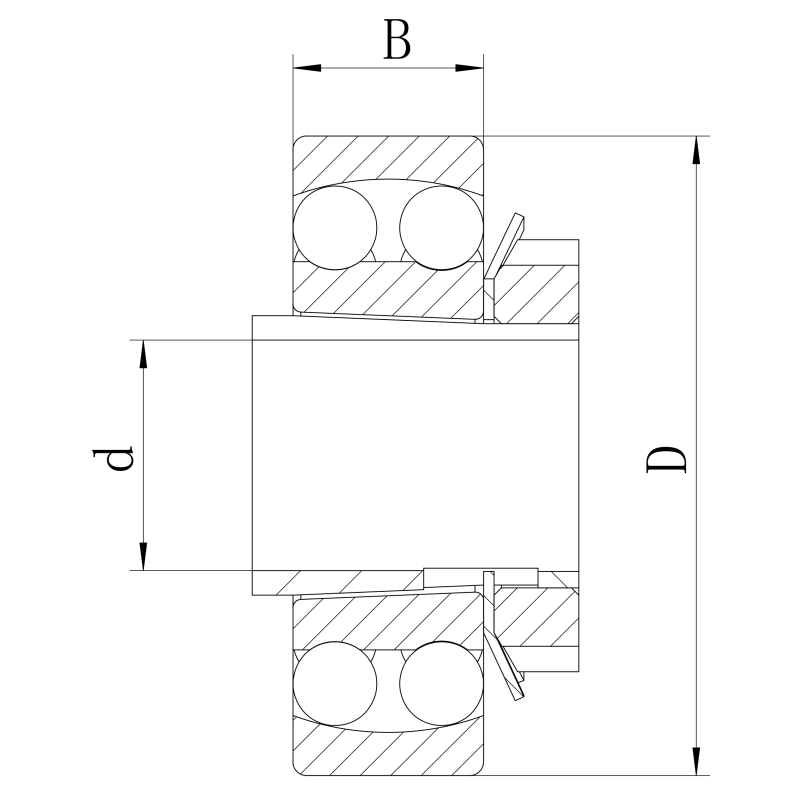

ISO	1217 K
Gost	111217
Rukáv č.	H217
Priemer	d	85 mm
Vonkajší priemer	D	150 mm
Šírka	B	28 mm
Základné dynamické hodnotenie zaťaženia	C	29,28 kn
Základné statické hodnotenie zaťaženia	C0	12,3 kn
Hromadné ložisko	2,06 kg

Štruktúra

Tieto ložiská majú výrazný dizajn s dvoma cestumi:
- Dva rady loptičiek:Vedený v rámci a sférická pretekárska dráha opracovaný do vonkajšieho krúžku. Tento sférický povrch je kľúčom k schopnosti sebaúpravy.
- Vnútorný prsteň:Obsahuje dve hlbokomorské drážky, ktoré by mohli vyhovovať loptičkám.
- Klietka:Typicky vyrobený z lisovanej oceľovej alebo vystuženej polyméru, efektívne oddeľuje a umiestni gule na hladkú rotáciu za podmienok meniacich sa zarovnania. Táto konštrukcia umožňuje vnútorný krúžok, gule a klietky sa otáčať vzhľadom na sférický vonkajší krúžok, čo umožňuje korekciu zarovnania.

Kľúčové charakteristiky a výhody

Automatické vlastné vyrovnanie:Môže tolerovať uhlové vyradenie zvyčajne až do 5 až 3 stupne (V závislosti od veľkosti/návrhu) výrazne znižuje napätie z komponentov ložiska a susedných štruktúr.
Znížené trenie a opotrebenie:Kompenzácia za vyrovnanie znižuje trenie a nerovnomerné rozdelenie zaťaženia, čo vedie k nižším prevádzkovým teplotám a dlhšej životnosti.
Vysokorýchlostný výkon:Schopný zvládnuť vysoké otáčky rýchlosti kvôli ich konštrukcii ložiska guľôčok a optimalizovanej vnútornej geometrii.
Robustnosť:Navrhnutý tak, aby odolal náročným podmienkam, ako je mierny Vibrácie a nárazové zaťaženie.
Zameniteľnosť:Často rozmerne zameniteľné so štandardnými guľôčkovými ložiskami s hlbokými drážkami, ktoré zjednodušujú vylepšenia, v ktorých je problémom nesprávne zarovnanie.

Typické aplikácie: priemyselné odvetvia a prostredie

Samostatne vyrovnané guľôčkové ložiská sú životne dôležité všade, kde sa môže vyskytnúť vychýlenie hriadeľa, montáž nepresnosti alebo štrukturálne usadenie:

Manipulácia s materiálom:Dopravné systémy, vederné výťahy, skrutkové dopravníky (zaoberajúce sa prachom, úlomkami, rôznymi zaťaženiami).
Poľnohospodárstvo a poľnohospodárske stroje:Traktory, kombinácie, zberače (vystavené nečistotám, vlhkosti, vibráciám a šoku).
Ventilácia a manipulácia s vzduchom:Ventilátory, dúchadlá, systémy HVAC (pracujúce pri stredných až vysokých rýchlostiach).
Priemyselné hnacie hriadele:Najmä v nastaveniach s viacerými ložiskami podporuje náchylné na nesprávne zarovnanie.
Mimo highway a výstavba:Mobilné vybavenie pracujúce na nerovnomernom teréne.
Process Industries:Mixéry, agitátory.
Textilné stroje:Sekcie, ktoré si vyžadujú toleranciu pre vychýlenie hriadeľa.

Vynikajú v prostrediach, ktoré vykazujú mierny prach, vlhkosť, vibrácie a rôzne teploty. Ich schopnosť automaticky upraviť Robí ich nevyhnutné, keď presné zarovnanie hriadeľa nie je možné zaručiť alebo sa počas prevádzky posunúť. Naše [yuehengové ložisko] sami vyrovnanie guľôčkových ložísk sa vyrábajú podľa náročných štandardov, čo zaisťuje Vynikajúci výkon, rozšírená trvanlivosť a znížené prestoje údržby Pre vaše kritické stroje.
