Категория

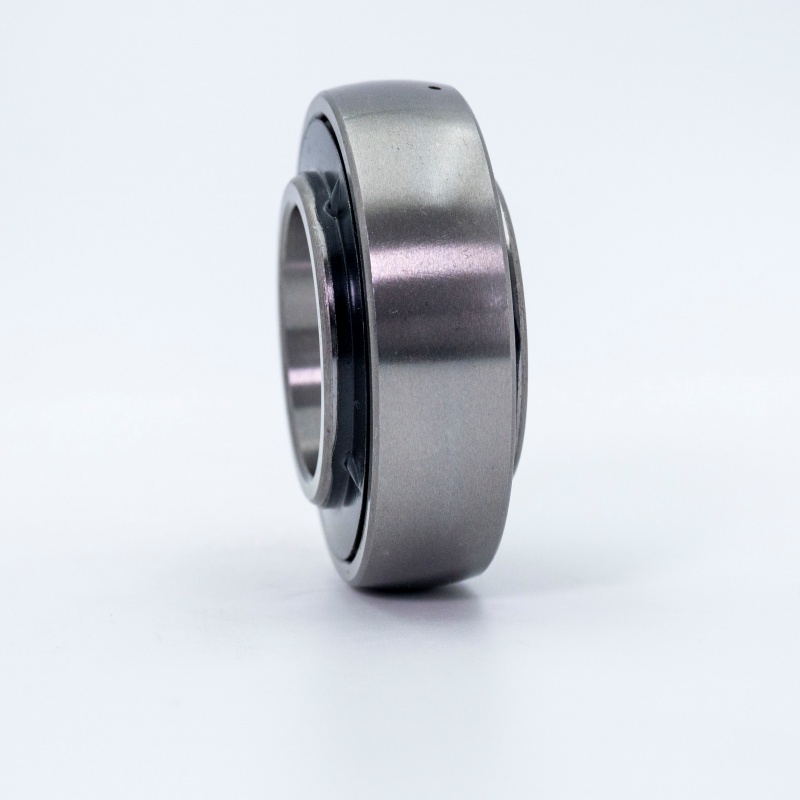

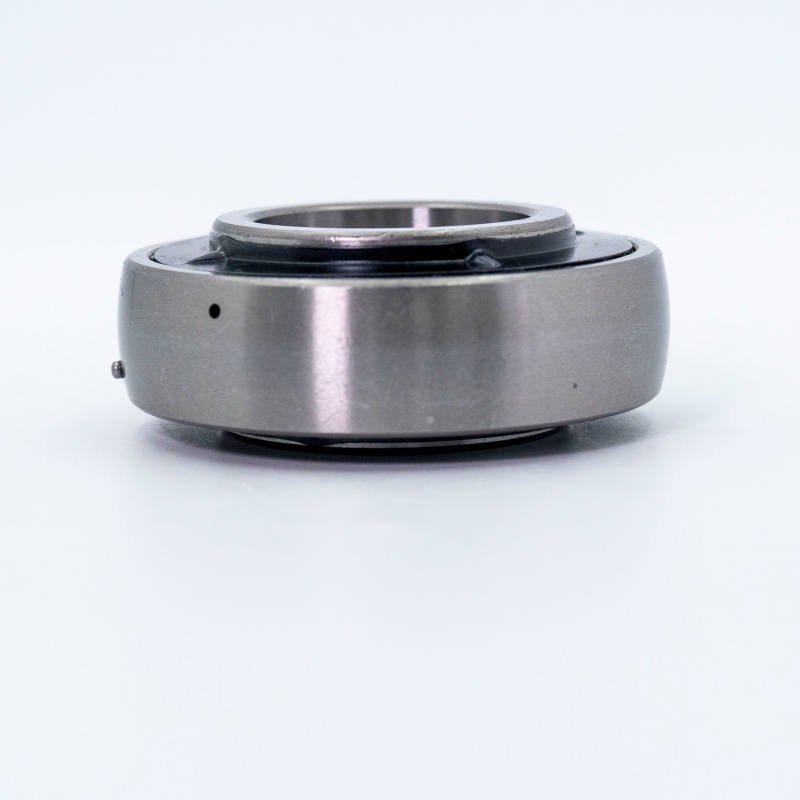

UK216-H2316
Подшипники серии UC относятся к стандартизированному, широко используемому Подушечные блоки для шарикового подшипника с адаптерными рукавамиПолем В их ядро находится подшипник с глубоким шариком с участием сферический внешний диаметр (SPB) designed to fit into the matching spherical bore of a cast iron housing. Придерживаясь Метрические размерыЭта серия специально разработана для промышленных приложений, требующих высокой грузоподъемности, простой установки и надежной производительности.
UC серии подшипников

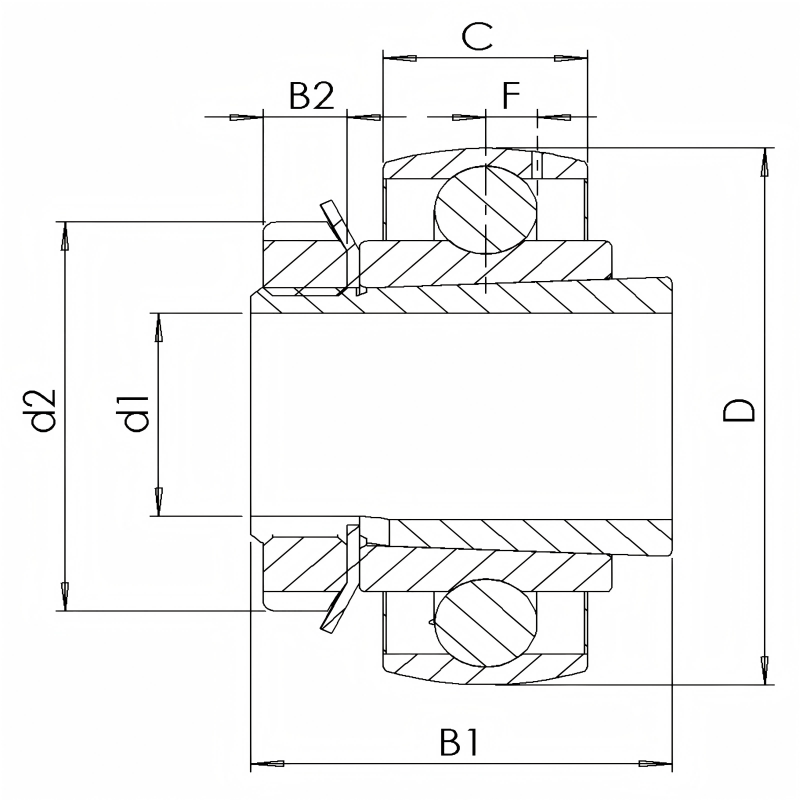

| Iso | UK216 | |
| Рукав № | H2316 | |
| Диаметр отверстия | d | 80 мм |
| Внешний диаметр | D | 140 мм |
| Общая ширина подшипника | B | 45 мм |
| Ширина внутреннего кольца | B1 | 78 мм |
| Диаметр вала | D1 | 70 мм |
| Ширина внешнего кольца | C | 32 мм |
| Внешний диапазон эксцентра. Замок. воротник / гайка из рукава адаптера | D2 | 105 мм |
| Расстояние центра или центр зоны смазки | F | 9,5 мм |
| Основная оценка динамической нагрузки | C | 43,6 кН |
| Базовый рейтинг статической нагрузки | C0 | 32 кН |
| Массовый подшипник | 3,08 кг | |
Структура подшипников серии UC
Типичный UC -подшипник включает в себя следующие компоненты ключа:
- Подушечная блочная корпус:Обычно изготовлен из серого чугуна или пластичного железа (например, суффикс UC-P) с монтажными отверстиями (основание блоков Plummer, с отверстиями для болта или отверстиями для постукивания), обеспечивая надежную поддержку и стабильность.
- Внешний сферический подшипник с глубоким шариком:Подшипник имеет внутреннее кольцо, предназначенное для помесщения стандартного цилиндрического вала (например, толерантность H7). Его внешнее кольцо имеет Сферическая внешняя поверхность Это сидит в сферическом отверстии корпуса.
- Устройство запечатывания:Оснащены уплотнениями с обеих сторон (обычно резиновый, такой как NBR или FKM), чтобы эффективно предотвратить вход загрязняющих веществ, грязи и влаги при сохранении внутренней смазки.
- Блокирующее устройство:В первую очередь используется Адаптер рукав (эксцентричный или тип снятия) в сочетании с гайкой блокировки и стиральной машиной. Этот уникальный механизм позволяет твердо обеспечить подшипник к валу, используя трение, что значительно упрощает процессы монтажа и снятия. (Примечание: некоторые варианты UC используют внутреннее кольцо конического отверстия с коническим рукавом адаптера).
Ключевые характеристики подшипников серии UC
- Возможность самоотверждения:Сферическая посадка между внешним кольцом и корпусом позволяет подшипнику размещать Небольшой вал смещение (обычно до ± 3 °), компенсируя ошибки установки или отклонение вала.
- Легкая установка и техническое обслуживание:Предварительно собранная конструкция блока в сочетании с системой блокировки рукава адаптера включает Чрезвычайно быстро и без инструментов Установка/спекуляция на цилиндрических валах, минимизация времени простоя и технического обслуживания.
- Верхнее герметинг:Стандартные печати предлагают отличную защиту от суровых сред, продлевая срок службы подшипника.
- Надежная грузоподъемность:Прочный чугунный корпус и глубокий шариковой подшипник емкость радиальной нагрузки и умеренный емкость осевой нагрузки.
- Широкая совместимость и взаимозаменяемость:Произведено в соответствии с метрическими стандартами ISO (IS), обеспечивая простоту замены и источника запасных частей во всем мире.
Применение подшипников серии UC
Благодаря их долговечности, простоте использования и надежной производительности, подшипники UC встречаются в большом количестве отраслей и приложений:
- Сельскохозяйственная техника (тракторы, комбайны, плантаторы)
- Передача оборудования (ленточные конвейеры, роликовые конвейеры)
- Вентиляция и системы HVAC (вентиляторы)
- Материал для обработки материалов
- Строительное оборудование
- Линии обработки продуктов питания и напитков
- Текстильный механизм
- Общие промышленные диски (двигатели, коробки передач, шкивы)
Выбор подшипников серии UC означает выбор надежность, экономическая эффективность и оперативная эффективность.
