Категория
NU1014
Цилиндрические роликовые подшипники представляют собой подшипники, специально разработанные для размещения высоких радиальных нагрузок. Их ключевыми элементами проката являются цилиндрические ролики, которые вступают в линейный контакт с гоночными дорогами. Этот дизайн делает их исключительно эффективными для обработки чистых радиальных сил, служащих критическими компонентами в огромном ряде промышленных применений. По сравнению с шариковыми подшипниками того же размера, они предлагают значительно более высокую радиальную грузоподъемность.
Цилиндрический ролик
| Iso | NU1014 | |
| Господа | 32114 | |
| Диаметр отверстия | d | 70 мм |
| Внешний диаметр | D | 110 мм |
| Ширина | B | 20 мм |
| Основная оценка динамической нагрузки | C | 34,7 кН |
| Базовый рейтинг статической нагрузки | C0 | 42,2 кН |
| Справочная скорость | 4300 р/мин | |
| Ограничивающая скорость | 3700 р/мин | |
| Масса | 0,7 кг | |
Структура цилиндрических роликовых подшипников
- Типичный цилиндрический ролик состоит из следующих основных компонентов:
- Внешнее кольцо:Обычно оснащены фиксированными ребрами или фланцами с одной или обеих сторон, чтобы обеспечить осевое руководство для роликов.
- Внутреннее кольцо:Также обычно есть ребра или фланцы для руководства роликами. В зависимости от дизайна, внутреннее кольцо может быть неотъемлемой частью ребер или отделимым (облегчение монтажа).
- Цилиндрические ролики:Точные цилиндрические цилиндрические элементы, которые являются основными компонентами, несущими нагрузку. Длина ролика обычно немного меньше, чем их диаметр.
- Клетка (фиксатор):Равномерно разделяет ролики, предотвращает их потирать друг о друга и правильно направляет их на гоночных трассах. Материалы клетки включают сталь, латунь или полимеры (например, полиамид/нейлон).
Характеристики цилиндрических роликовых подшипников
- Высокая радиальная нагрузка:Контактная контакт линии позволяет им обрабатывать значительно более высокие радиальные нагрузки, чем шариковые подшипники одного размера.
- Высокая радиальная жесткость:Отличная жесткость в радиальном направлении, что приводит к минимальной деформации при нагрузке.
- Низкое трение:Низкое сопротивление проката способствует высокой эффективности.
- Высокоскоростная способность:Хорошо разработанные подшипники (особенно с легкими клетками) подходят для высоких скоростей вращения.
- Разделяемость:Многие типы (например, Nu, NJ Designs) функционируют разделяемые кольца (внутренние и/или внешние), упрощение монтажа, снятия и технического обслуживания.
- Ограниченная осевая нагрузка:Как правило, могут вместить только очень небольшие осевые нагрузки (в зависимости от конструкции ребер) или потребовать комбинации с другими подшипниками для обработки осевых сил.
Применение цилиндрических роликовых подшипников
Цилиндрические роликовые подшипники широко используются в приложениях, требующих высокой пропускной способности и жесткости радиальной нагрузки:
- Электродвигатели и генераторы:Поддержка ротора.
- Коробки передач и редукторы:Поддержка шахты передачи.
- Катящиеся мельницы:Рабочее рулон и резервные рулоны.
- Насосы и компрессоры:Поддержка вала.
- Вибрирующие экраны:Обрабатывать вибрационные нагрузки.
- Строительный механизм:Удар колец в экскаваторах, кранах.
- Ветряные турбины:Главные подшипники вала.
- Шпинции с помощью машинного инструмента:Где высокая жесткость и точность имеют решающее значение.
- Печатная техника:Поддержка цилиндра.
Цилиндрические роликовые подшипники премиум-качества обеспечивают критически важную надежность, когда максимальная пропускная способность радиальной нагрузки не подлежит обсуждению.
Связаться с нами
Связанные продукты
SB212-36
Подшипники серии UC относятся к стандартизированным широко используемым подшипникам для подшипников с шариком подушки с рукавами адаптера. В их ядре находится глубокий шариковой подшипник с сферическим внешним диаметром (SPB), предназначенным для подходящего сферического отверстия чугунного корпуса. Придерживаясь метрических размеров, эта серия…
K14x18x13
Подшипники иглы используют цилиндрические ролики с соотношением длины к диаметру, превышающим 4: 1. Эта «игольчатая» геометрия обеспечивает исключительную способность радиальной нагрузки в чрезвычайно компактных поперечных сечениях, обеспечивая превосходную эффективность пространства по сравнению с шариковыми подшипниками эквивалентных размеров.
HK0810
Подшипники иглы используют цилиндрические ролики с соотношением длины к диаметру, превышающим 4: 1. Эта «игольчатая» геометрия обеспечивает исключительную способность радиальной нагрузки в чрезвычайно компактных поперечных сечениях, обеспечивая превосходную эффективность пространства по сравнению с шариковыми подшипниками эквивалентных размеров.
NA69-28
Подшипники иглы используют цилиндрические ролики с соотношением длины к диаметру, превышающим 4: 1. Эта «игольчатая» геометрия обеспечивает исключительную способность радиальной нагрузки в чрезвычайно компактных поперечных сечениях, обеспечивая превосходную эффективность пространства по сравнению с шариковыми подшипниками эквивалентных размеров.
6326 ZZ
Глубокий шарикоподшипник является одним из наиболее широко используемых типов подшипников. Он состоит из внутреннего кольца, внешнего кольца, стальных шариков и клетки (или уплотнения компонентов). Гонкие гоночные трассы на внутренних и внешних кольцах позволяют им выдерживать радиальные нагрузки и ограничить…

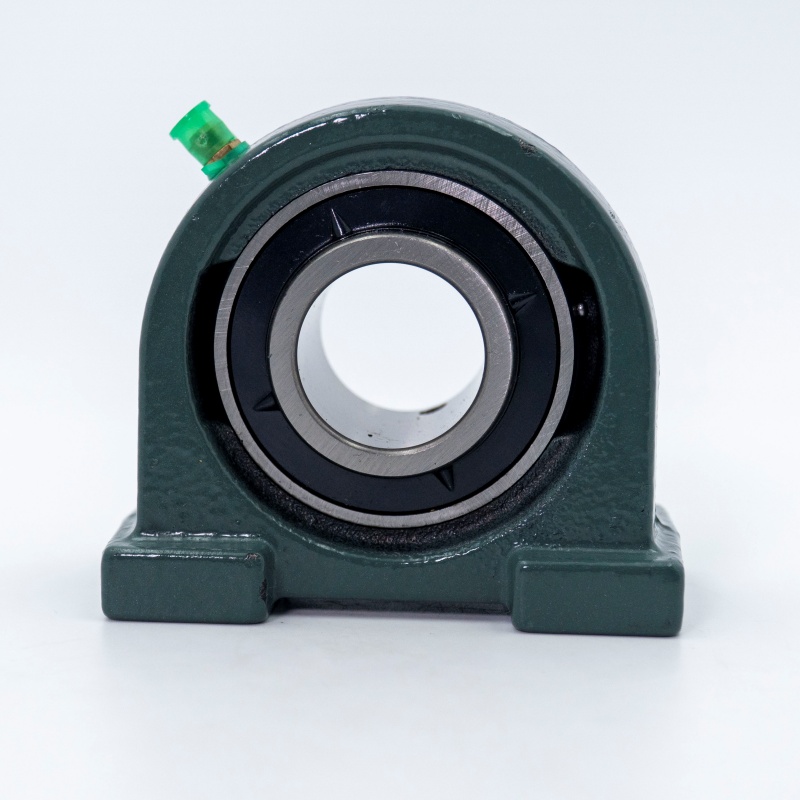

UCPA 208
