Категория
GE15ES 2rs
Сферические равнины, также известные как подшипники сустава, являются механическими компонентами, однозначно разработанными для размещения углового смещения и колебания или вращающихся движений между подключенными частями. В отличие от стандартных шариковых или роликовых подшипников, они имеют сферическую скользящую контактную поверхность (внутреннее кольцо), сочлененное в подходящем сферическом внешнем кольце. Этот дизайн позволяет двигаться в нескольких направлениях одновременно.
Сферический простой подшипник
| Iso | GE15ES 2rs | |
| Диаметр отверстия | d | 15 мм |
| Внешний диаметр | D | 26 мм |
| Ширина | B | 12 мм |
| Ширина Внешнее кольцо | C | 9 мм |
| Основная оценка динамической нагрузки | Dyn.C. | 10,2 кН |
| Базовый рейтинг статической нагрузки | Stat.co | 51 кН |
| Диаметр гоночной трассы внутреннее кольцо | dk | 22 мм |
| Периовать измерение | R1s | 0,3 мм |
| Внешнее кольцо измерения | R2S | 0,3 мм |
| Массовый подшипник | 0,025 кг | |
Структура
Наши сферические подшипники состоят из двух основных компонентов:
- Внутреннее кольцо:Внутреннее кольцо имеет выпуклый сферический внешний диаметр, действующий как раздвижная поверхность.
- Внешнее кольцо:Внешнее кольцо имеет соответствующее вогнутое сферическое отверстие. В зависимости от типа внешнее кольцо может быть простым (для нажатия на корпусы), оснащен фланец (для радиального расположения) или включать в себя интегральный хвостовик (тип конца стержня). Сдвижные контактные поверхности, как правило, разработаны с помощью специальных низкофровых обликов или поверхностных обработок, чтобы минимизировать износ и повысить производительность.
Ключевые характеристики
- Самоурастание:Приспосабливает значительное статическое и динамическое смещение (отклонение вала, монтажные ошибки).
- Высокая грузоподъемность:Спроектирован для выдержания высоких радиальных нагрузок, осевых нагрузок или комбинированных нагрузок в различных направлениях.
- Шоковой поглощение:Способен демпфировать ударные нагрузки и вибрацию.
- Низкие варианты обслуживания:Многие типы оснащены надежными, бесплодными конструкциями или коррозионными материалами для без технического обслуживания или расширенных интервалов обслуживания в суровых условиях.
- Гладкое движение:Сдвижные поверхности с низким содержанием фарки обеспечивают точную артикуляцию.
- Компактный дизайн:Экономия пространства по сравнению с несколькими подшипниками, достигающими сходной артикуляции.
Основные прикладные отрасли
Сферические простые подшипники необходимы в требовании инженерных сред, особенно в:
- Автомобиль и транспорт:Системы подвески, рулевые связи, трансмиссия.
- Промышленная техника:Гидравлические цилиндры, оборудование для обработки материалов, упаковочный механизм, сельскохозяйственный механизм.
- Строительное и инженерное оборудование:Экскаваторские бумовые соединения, соединения кранов, погрузчики.
- Сельское хозяйство:Тракторы, комбайны, плуги.
- Добыча:Надежные подшипники для тренировок, конвейеров, дробилки под экстремальными нагрузками и загрязнением.
- Энергия ветра:Системы высоты и рыскания, требующие надежности при различных нагрузках и погодных условиях.
Типичные применения в машинах и средах
Эти подшипники важны в критических сочленениях, таких как:
- Поворотные очки:Связанное оружие, рычаги сборок.
- Гидравлический/пневматический цилиндр:Глаза с удиванием и CLEVISES.
- Системы управления:Приводы, связи, требующие точного движения.
- Суставы подвески:Сформированные суставы в транспортных средствах и оборудовании.
- Суровая среда:Среда с пылью, грязью, влажностью, высокими/низкими температурами и воздействием химических веществ или морской воды (используя устойчивые к коррозии варианты).
Наши сферические подшипники с точностью инженеры предлагают надежные решения для артикуляции для самых сложных промышленных проблем в мире.
Связаться с нами
Связанные продукты
K10x13x13
Подшипники иглы используют цилиндрические ролики с соотношением длины к диаметру, превышающим 4: 1. Эта «игольчатая» геометрия обеспечивает исключительную способность радиальной нагрузки в чрезвычайно компактных поперечных сечениях, обеспечивая превосходную эффективность пространства по сравнению с шариковыми подшипниками эквивалентных размеров.

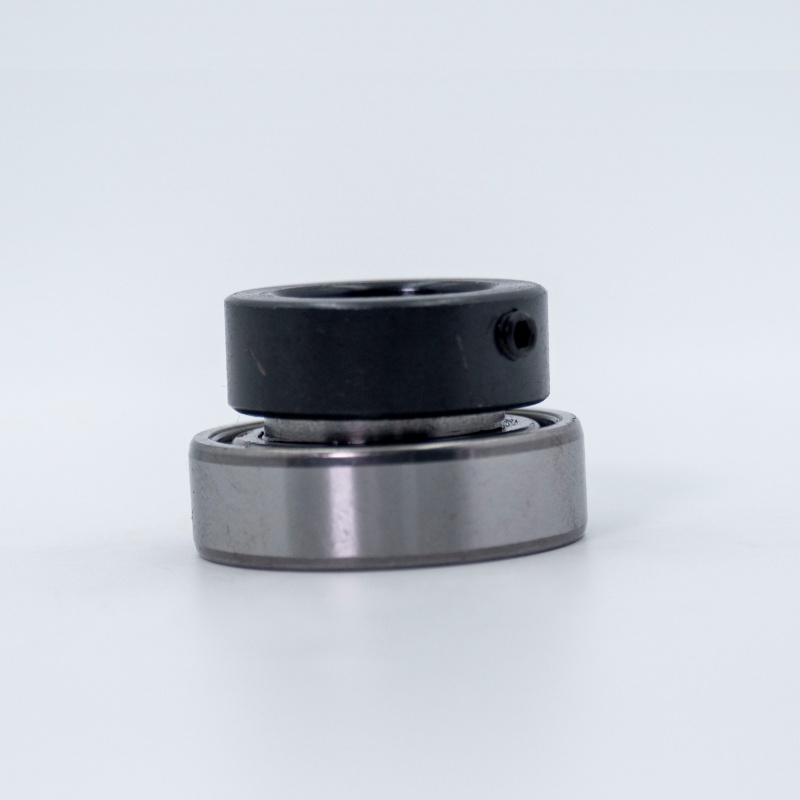

SA207
