Категория
3309
Угловые контактные подшипники с двумя рядами - это специализированный тип катящегося подшипника, характеризующегося два ряда стальных шариков Расположенные между внутренними и внешними гоночными трассами с гоночными дорогами смещение относительно друг друга вдоль оси подшипника. Этот дизайн заставляет контактную линию между шариками и гоночными дорогами сформировать угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключом к тому, чтобы позволить этим подшипникам одновременно поддерживает радиальные и осевые нагрузкиПолем По сравнению с угловатыми контактными шариками, конструкция двойного ряда обеспечивает значительно более высокую способность несущей нагрузки (особенно осевые нагрузки) и жесткость.

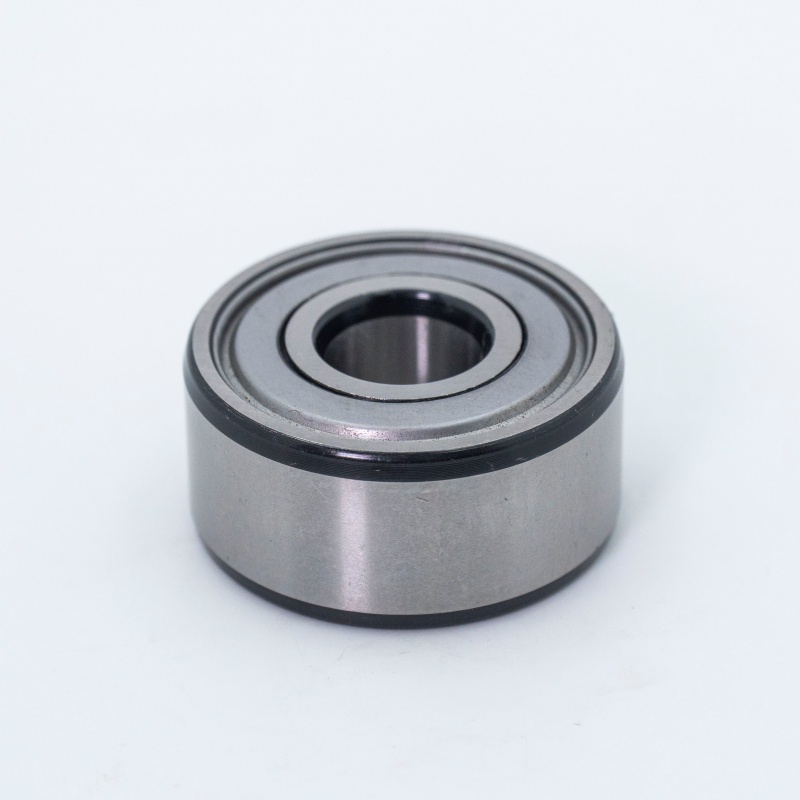

Угловой контактный подшипник с двумя рядами

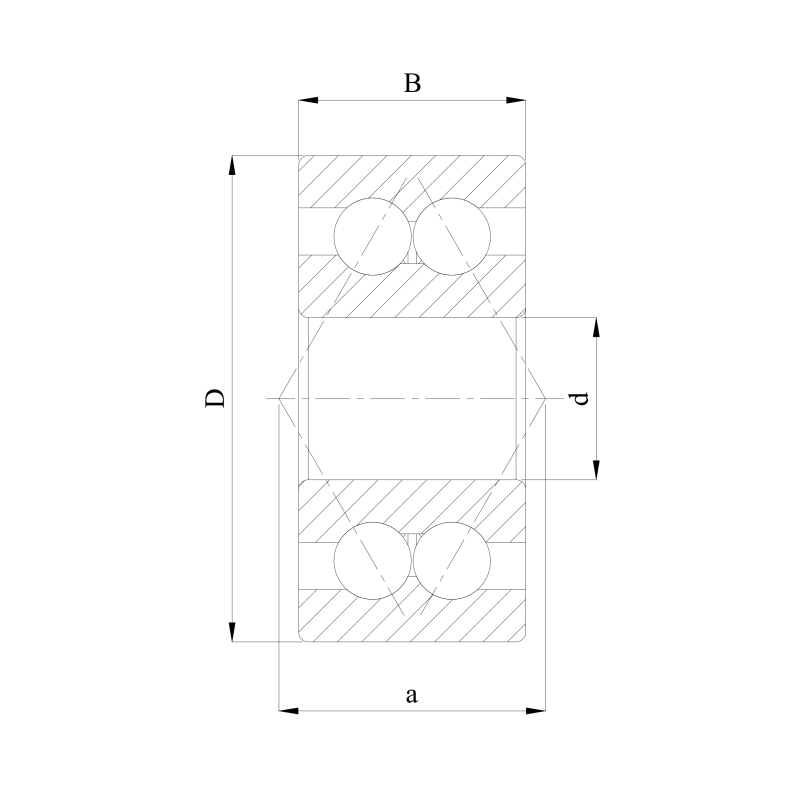

| Iso | 3309 | |
| Гост | 3056309 | |
| Диаметр отверстия | d | 45 мм |
| Внешний диаметр | D | 100 мм |
| Ширина | B | 39,7 мм |
| Основная оценка динамической нагрузки | C | 43,3 кН |
| Базовый рейтинг статической нагрузки | C0 | 44,1 кН |
| Справочная скорость | 2700 р/мин | |
| Ограничивающая скорость | 3600 р/мин | |
| Массовый подшипник | 1,40 кг | |
Характеристики угловых контактных шариков с двумя рядами
- Высокая грузоподъемность:Два ряда шариков существенно увеличивают как радиальную, так и осевую (особенно двунаправленную осевую) способность подшипника.
- Высокая жесткость:Структура двойного ряда обеспечивает превосходную жесткость и стабильность в переворачивающие моменты или комбинированные нагрузки, обеспечивая большую сопротивление деформации.
- Двунаправленная осевая поддержка нагрузки:Это наиболее заметное преимущество подшипников углового контакта с двумя рядами. Один подшипник может поддерживать осевые нагрузки от Оба направления (например, слева и справа) при сохранении высокой точности и жесткости. Нет необходимости сочетать подшипники с одной ряд для достижения двунаправленной поддержки.
- Высокая точность работы:Изготовлен в соответствии с высокими стандартами точности, обеспечивая плавную и точную ротационную производительность.
- Компактность:Несмотря на то, что они имеют два ряда шаров, их дизайн, как правило, более компактный, чем использование комбинации двух парных подшипников с одним рядом с обратно-лицом к лицу, сохраняя монтажное пространство.
- Упрощенная установка:В качестве интегрального блока установка проще, чем парные подшипники с одной строкой, и обеспечивает предопределенный зазор или условие предварительной нагрузки.
- Регулировка предварительной нагрузки:Многие стандартные угловые подшипники с двумя рядами поставляются с оптимизированной предварительной нагрузкой (свет или средством) для наилучшего баланса жесткости, точности работы и срока службы.
Классификация подшипников с угловым контактом с двумя рядами
- Угловые контактные подшипники с двумя рядами в основном классифицируются на основе их угла контакта и функций конструкции:
- Под углом контакта:
- Угол контакта 15 °:Акцент на высокоскоростной возможности; Подходит для умеренных осевых нагрузок, но высокоскоростных требований.
- Угол контакта 25 ° (наиболее распространенный):Предлагает сбалансированную комбинацию радиальной/осевой грузоподъемности, жесткости и скорости; наиболее широко используемый тип.
- Угол контакта 30 °/40 °:Фокусируется на высокой емкости и жесткости с высокой осевой нагрузкой; Подходит для преимущественно осевых нагрузок на относительно более низких скоростях.
- По структурному дизайну:
- Стандартный тип:Сплошное внешнее кольцо и отдельное внутреннее кольцо (ы) (часто с фланцами или ребрами). Наиболее распространенный дизайн (например, 3300, серия 3200).
- Запечатанный/экранированный тип:Оснащен контактными резиновыми уплотнениями (RS/2RS) или безконтактными щитами (ZZ/2Z) для сред, требующих защиты от пыли, влаги или удержания смазки.
- Фланцевое внешнее кольцо:Внешнее кольцо имеет фланец для легкого осевого позиционирования и упрощенной установки.
- Коническое отверстие:Внутреннее кольцо имеет коническое отверстие для регулировки зазора/предварительной нагрузки путем осевого смещения.
- Высокая нагрузка/специальные дизайны:Например, внутренние или наружные кольца с двойным сближением (например, около 3200 серий), оптимизированные для распределения напряжений контакта для дальнейшего повышения способности осевой нагрузки.
- По размеру серии:Классифицируется в соответствии с стандартами серии измерений ISO (например, 32, 33 -й серии), что указывает на различные отношения ширины и диаметра.
- Под углом контакта:
Применение подшипников с двумя рядами угловых контактов с шариками
Используя их высокую жесткость, точность и способность обрабатывать двунаправленную тягу, угловатые подшипники с двумя рядами широко используются в приложениях, требующих поддержки комбинированных нагрузок (особенно двунаправленных осевых сил и переворачивающихся моментов) и требующих высокой точности вращения. Примеры включают:
- Шпинции с помощью машинного инструмента:Подшипники для шпинделей в токарных станках, фрезерных машинах, шлифовальных машинах и т. Д., где они являются одним из наиболее распространенных применений.
- Коробки передач:Поддержка выходных валов в планетарных редукторах и промышленных коробках передач (часто требуя осевой тяги и наклонной поддержки момента).
- Промышленные насосы:Опора вала в центробежных насосах, винтовых насосах и т. Д., Обработка радиальных и двунаправленных осевых нагрузок.
- Строительный/сельскохозяйственный механизм:Драйвные валы, переживают кольца.
- Печатная техника:Подшипники цилиндров, требующие высокой точности и плавной работы.
- Пластиковый и резиновый механизм:Винтовая опора в экструдерах, подшипники рулоны в календерах/смесителях.
- Поклонники/воздуходувки:Поддержка ротора в высокоскоростных вентиляторах.
- Автомобиль:Ограниченные высокопроизводительные приложения (например, подшипники высвобождения сцепления высококачественных сцеплений), но менее распространенные, чем подшипники с однопользовым или четырехточечным контактом из-за пространственных ограничений.
- Роботы суставы.
Примечание: Мы предлагаем широкий ассортимент угловых контактных подшипников с двумя рядами. Пожалуйста, свяжитесь с нами, чтобы выбрать оптимальный подшипник для ваших конкретных требований к применению (величина и направление нагрузки, скорость, требования к точности, монтажное пространство, условия окружающей среды и т. Д.).
